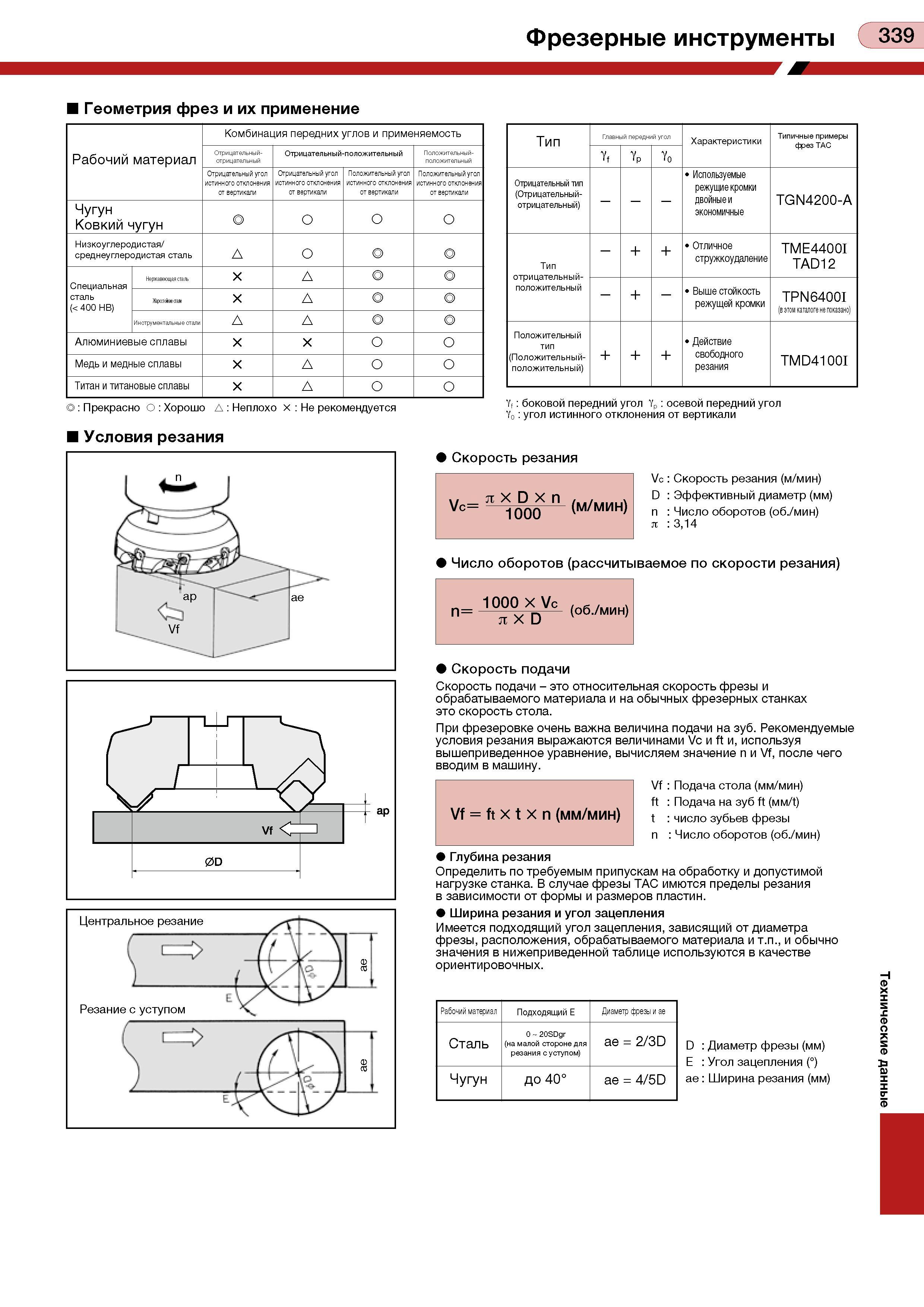

Фрезерные инструменты С 339 Геометрия фрез и их применение Рабочий материал Комбинация переднихуглов и применяемость Отрицательный- отрицательный Отрицательный-положительный Положительный- положительный Отрицательный угол истинного отклонения от вертикали Отрицательный угол истинного отклонения от вертикали Положительный угол истинного отклонения от вертикали Положительныйугол истинного отклонения от вертикали Чугун Ковкий чугун Низкоуглеродистая/ среднеуглеродистая сталь А О Специальная сталь (< 400 НВ) Нержавеющая сталь X А X А Инструментальные стали А А Алюминиевые сплавы X X Медь и медные сплавы X А Титан и титановые сплавы X А Тип Главный передний угол Характеристики Типичные примеры фрез ТАС Yf Yp Y0 Отрицательный тап (Отрицательный-отрицательный) Используемые режущиекромки двойные и экономичные TGN4200-A Тип отрицательный- положительный - + + Отличное стружкоудаление TME4400I TAD12 - + - Выше стойкость режущей кромки TPN6400I (в этом каталоге не показано) Положительный тип (Положительный- положительный) + + + Действие свободного резания TMD4100I О : Прекрасно О : Хорошо А : Неплохо х : Не рекомендуется Условия резания Yf: боковой передний угол Yp: осевой передний угол Y0: угол истинного отклонения от вертикали Скорость резания w пXDXn Vc 1000 (м/мин) Число оборотов (рассчить „ 1000 X Vc П_ п XD (об./мин) Vc : Скорость резания (м/мин) D : Эффективный диаметр (мм) п : Число оборотов (об./мин) п : 3,14 Скорость подачи Скорость подачи - это относительная скорость фрезы и обрабатываемого материала и на обычных фрезерных станках это скорость стола. При фрезеровке очень важна величина подачи на зуб. Рекомендуемые условия резания выражаются величинами Vc и ft и, используя вышеприведенное уравнение, вычисляем значение п и Vf, после чего вводим в машину. Vf = ft X t х п (мм/мин) Vf : Подача стола (мм/мин) ft : Подача на зуб ft (мм/t) t : число зубьев фрезы п : Число оборотов (об./мин) Глубина резания Определить по требуемым припускам на обработку и допустимой нагрузке станка. В случае фрезы ТАС имются пределы резания в зависимости от формы и размеров пластин. Ширина резания и угол зацепления Имеется подходящий угол зацепления, зависящий от диаметра фрезы, расположения, обрабатываемого материала и т.п., и обычно значения в нижеприведенной таблице используются в качестве ориентировочных. Рабочий материал Подходящий Е Диаметр фрезы и ае Сталь 0 - 20SDgr (на малой стороне для резания суступом) ае = 2/3D Чугун до 40° ае = 4/5D D : Диаметр фрезы (мм) Е : Угол зацепления (°) ае: Ширина резания (мм) С О S ь ш
