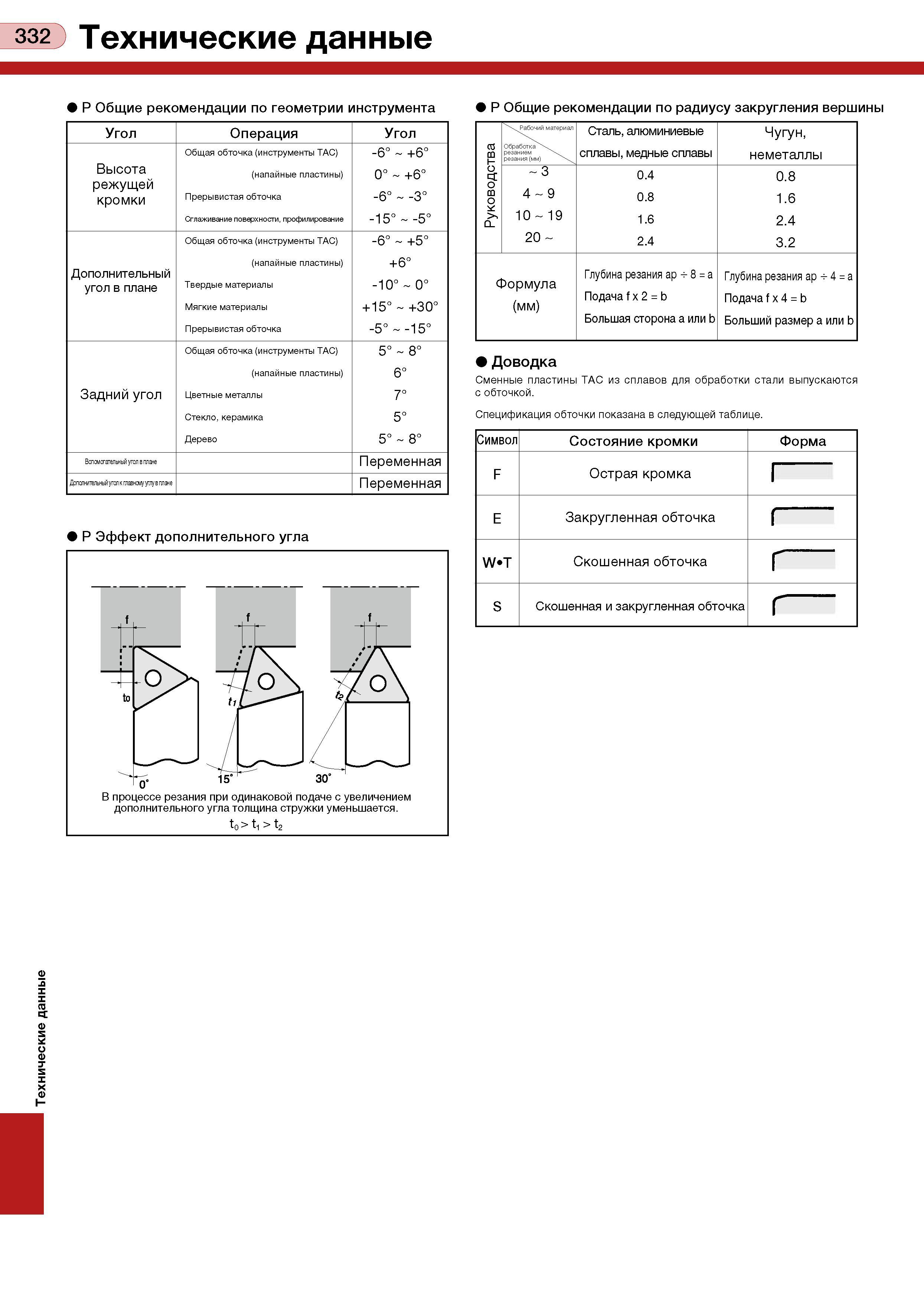

Технические данные зз2 Технические данные Р Общие рекомендации по геометрии инструмента Р Общие рекомендации по радиусу закругления вершины Угол Операция Угол Высота режущей кромки Общая обточка (инструменты ТАС) (напайные пластины) Прерывистая обточка Сглаживание поверхности, профилирование -6° +6° 0° +6° -6° -3° -15° -5° Дополнительный угол в плане Общая обточка (инструменты ТАС) (напайные пластины) Твердые материалы Мягкие материалы Прерывистая обточка -6° +5° +6° -10° 0° + 15° +30° -5° -15° Задний угол Общая обточка (инструменты ТАС) (напайные пластины) Цветные металлы Стекло, керамика Дерево 5° 8° 6° 7° 5° 5° 8° Вспсмсгагельный угол в плане Переменная Дополнительный угол главному углувплане Переменная Р Эффект дополнительного угла В процессе резания при одинаковой подаче с увеличением дополнительного угла толщина стружки уменьшается. t0>tl> 2 о ч о ш о CL -..Рабочий материал Обработка'''- резанием резания (мм) Сталь, алюминиевые сплавы, медные сплавы Чугун, неметаллы 3 0.4 0.8 4 9 0.8 1.6 10 19 1.6 2.4 20 2.4 3.2 Формула (мм) Глубина резания ар + 8 = а Подача fx2 = b Большая сторона а или Ь Глубина резания ар + 4 = а Подача fx 4 = Ь Больший размер а или Ь Доводка Сменные пластины ТАС из сплавов для обработки стали выпускаются с обточкой. Спецификация обточки показана в следующей таблице. Символ F Состояние кромки Острая кромка Закругленная обточка Форма W T Скошенная обточка Скошенная и закругленная обточка
