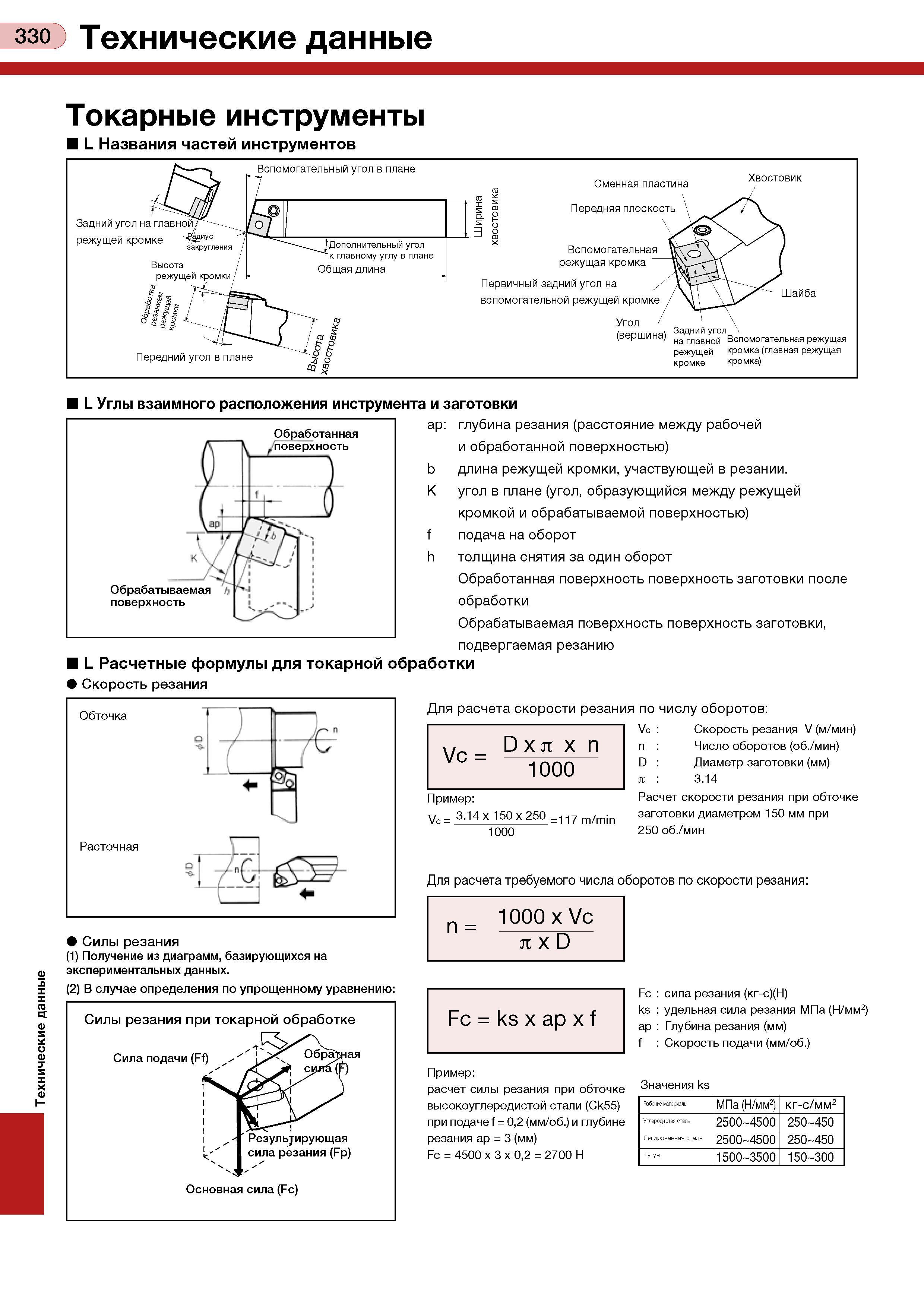

Технические данные ззо Технические данные Токарные инструменты L Названия частей инструментов Задний угол на главной режущей кромке Вспомогательный угол в плане Дополнительный угол к главному углу в плане Общая длина Сменная пластина Передняя плоскость Вспомогательная режущая кромка Хвостовик Первичный задний угол на вспомогательной режущей кромке Шайба Передний угол в плане Угол ГвепшиняЧ Задний угол \рс шипа; на главно Вспомогательная режущая режущей кромка (главная режущая кромке кромка) L Углы взаимного расположения инструмента и заготовки глубина резания (расстояние между рабочей ар: b К f h и обработанной поверхностью) длина режущей кромки, участвующей в резании. угол в плане (угол, образующийся между режущей кромкой и обрабатываемой поверхностью) подача на оборот толщина снятия за один оборот Обработанная поверхность поверхность заготовки после обработки Обрабатываемая поверхность поверхность заготовки, подвергаемая резанию L Расчетные формулы для токарной обработки Скорость резания Обточка Расточная Для расчета скорости резания по числу оборотов: Скорость резания V (м/мин) Число оборотов (об./мин) Диаметр заготовки (мм) 3.14 Расчет скорости резания при обточке заготовки диаметром 150 мм при 250 об./мин Vc п D п Пример: Ус= 3.14х 150x250 =117 m/min 1000 Для расчета требуемого числа оборотов по скорости резания: Силы резания (1) Получение из диаграмм, базирующихся на экспериментальных данных. (2) В случае определения по упрощенному уравнению: Силы резания при ток Силаподачи(РА 1 арной обработке 1 >с Обратная С0Л ) 1 1 I 1 Основная 1 ‘ Результирующая сила резания (Fp) ч сила (Fc) Пример: расчет силы резания при обточке высокоуглеродистой стали (Ск55) при подаче f = 0,2 (мм/об.) и глубине резания ар = 3 (мм) Fc = 4500 хЗхО,2 = 2700 Н Fc : сила резания (кг-с)(Н) ks : удельная сила резания МПа (Н/мм2; ар : Глубина резания (мм) f : Скорость подачи (мм/об.) Значения ks Рабочие материалы МПа (Н/мм2) кг-с/мм2 Углеродастая сталь 2500-4500 250-450 Легированная сталь 2500-4500 250-450 Ч г „ 1500-3500 150-300
