333 Каталог TUNGALOY 2008 Режущий инструмент для металлорежущих станков Стр.329

Каталог TUNGALOY 2008 Режущий инструмент Стр. 329 0333 Lab2u

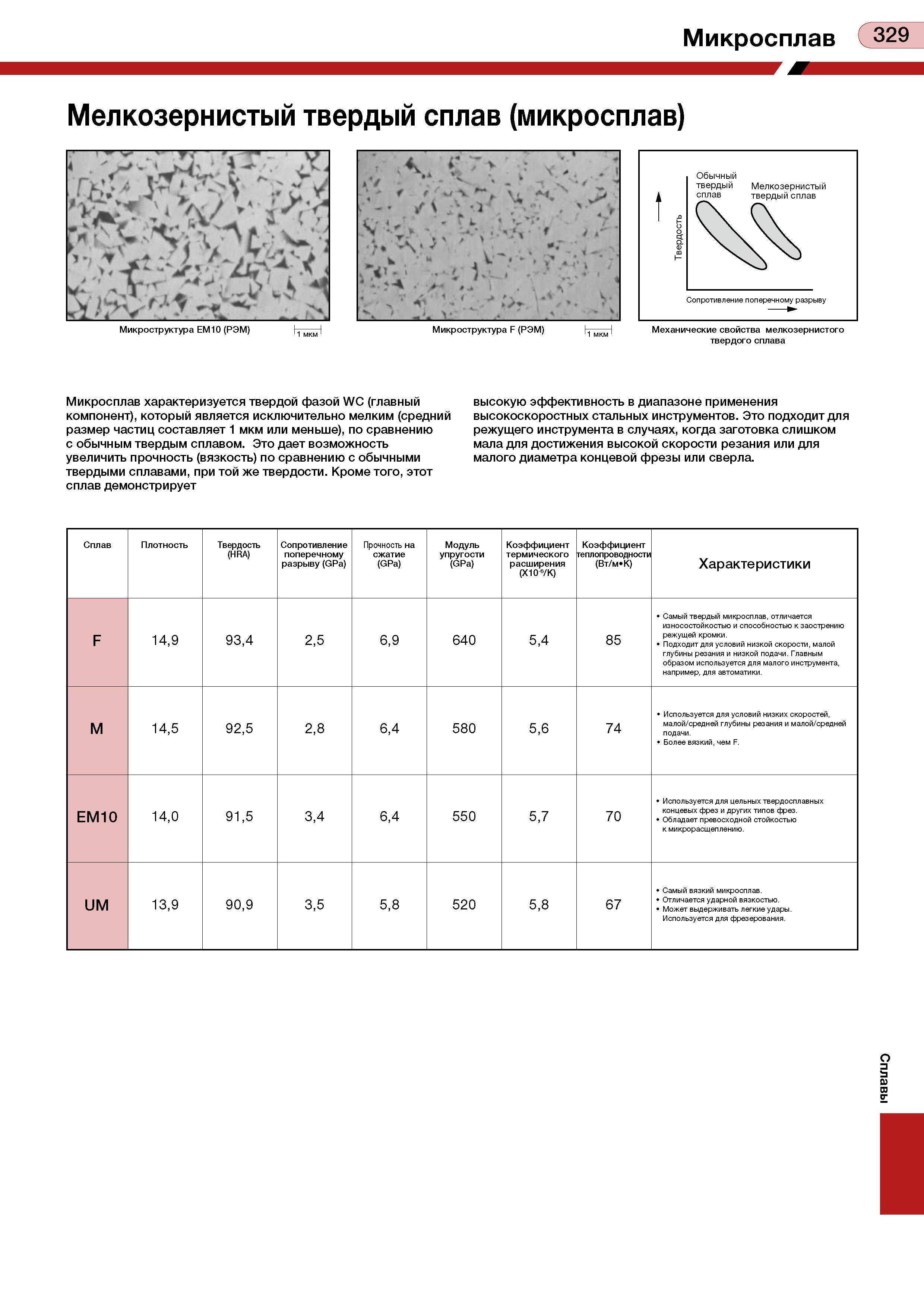

Микросплав 329 Мелкозернистый твердый сплав (микросплав) JЬул > -Л / с х vv/ L ' ; Ч > f ЙЙ >> ЙЙм : л kUa_ :. - Микроструктура ЕМ10 (РЭМ) Обычный твердый Мелкозернистый твердый сплав Сопротивление поперечному разрыву Механические свойства мелкозернистого твердого сплава Микросплав характеризуется твердой фазой WC (главный высокую эффективность в диапазоне применения компонент), который является исключительно мелким (средний высокоскоростных стальных инструментов. Это подходит для размер частиц составляет 1 мкм или меньше), по сравнению с обычным твердым сплавом. Это дает возможность увеличить прочность (вязкость) по сравнению с обычными твердыми сплавами, при той же твердости. Кроме того, этот сплав демонстрирует режущего инструмента в случаях, когда заготовка слишком мала для достижения высокой скорости резания или для малого диаметра концевой фрезы или сверла. Сплав Плотность Твердость (HRA) Сопротивление поперечному разрыву (GPa) Прочность на сжатие (GPa) Модуль упругости (GPa) Коэффициент термического расширения (Х106/К) Коэффициент теплопроводности (Вт/м К) Характеристики F 14,9 93,4 2,5 6,9 640 5,4 85 Самый твердый микросплав, отличается износостойкостью и способностью к заострению режущей кромки. Подходит для условий низкой скорости, малой глубины резания и низкой подачи. Главным образом используется для малого инструмента, например, для автоматики. М 14,5 92,5 2,8 6,4 580 5,6 74 Используется для условий низких скоростей, малой/средней глубины резания и малой/средней подачи. Более вязкий, чем F. ЕМ10 14,0 91,5 3,4 6,4 550 5,7 70 Используется для цельных твердосплавных концевых фрез и других типов фрез. Обладает превосходной стойкостью к микрорасщеплению. им 13,9 90,9 3,5 5,8 520 5,8 67 Самый вязкий микросплав. Отличается ударной вязкостью. Может выдерживать легкие удары. Используется для фрезерования. Сплавы
