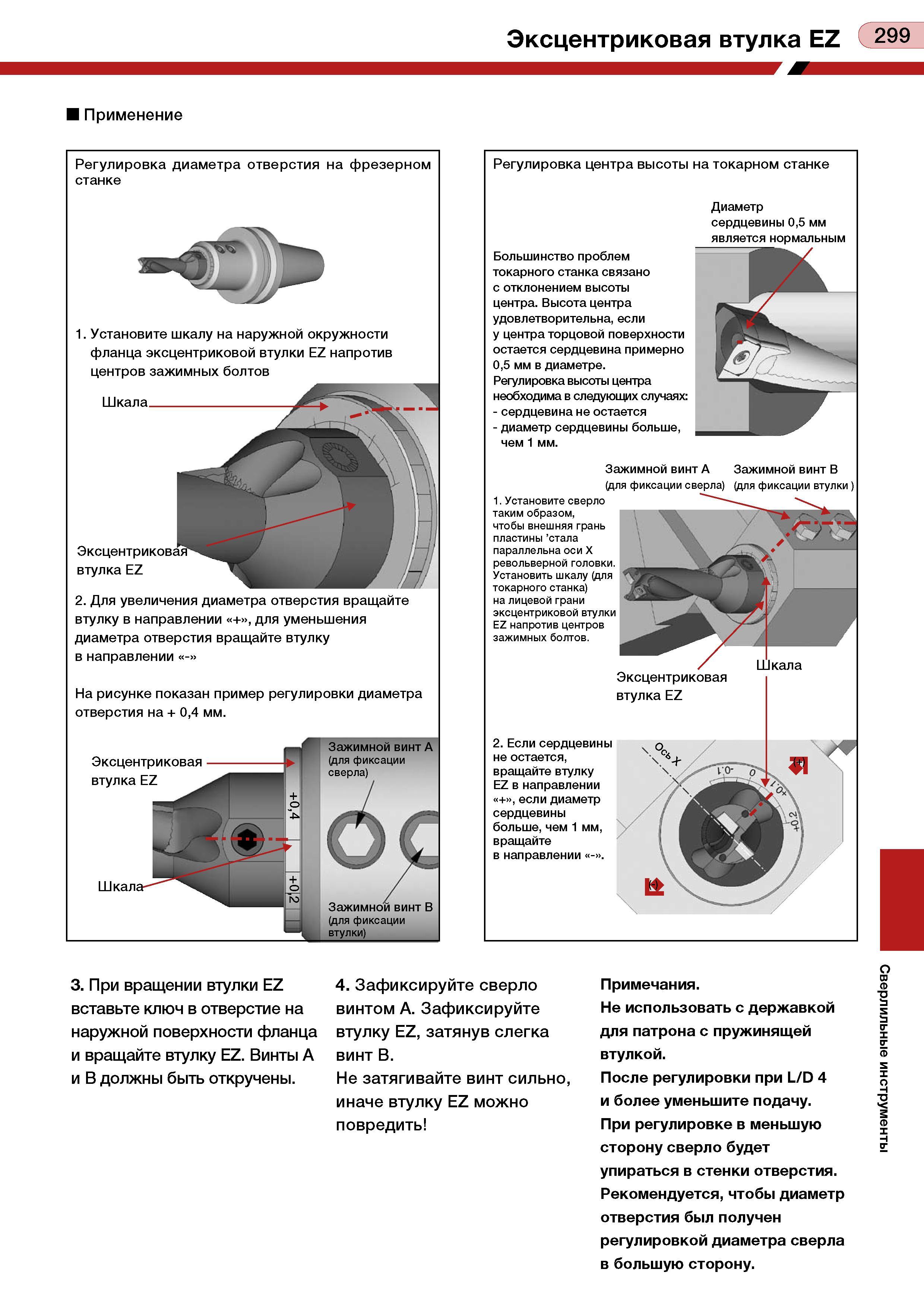

Эксцентриковая втулка EZ С 299 Применение Регулировка диаметра отверстия на фрезерном станке 1. Установите шкалу на наружной окружности фланца эксцентриковой втулки EZ напротив центров зажимных болтов Шкала Эксцентрикова: втулка EZ 2. Для увеличения диаметра отверстия вращайте втулку в направлении + , для уменьшения диаметра отверстия вращайте втулку в направлении - На рисунке показан пример регулировки диаметра отверстия на + 0,4 мм. Эксцентриковая втулка EZ Шкал. Зажимной винтА (для фиксации сверла) Зажимной винт В (для фиксации ’“Ч ВТУЛКИ) Регулировка центра высоты на токарном станке Диаметр сердцевины 0,5 мм является нормальным Большинство проблем токарного станка связано с отклонением высоты центра. Высота центра удовлетворительна, если у центра торцовой поверхности остается сердцевина примерно 0.5 мм в диаметре. Регулировка высоты центра необходима в следующих случаях: - сердцевина не остается - диаметр сердцевины больше, чем 1 мм. Зажимной винт А Зажимной винт В (для фиксации сверла) (для фиксации втулки ) 1. Установите сверло таким образом, чтобы внешняя грань пластины ’стала параллельна оси X револьверной головки. Установить шкалу (для токарного станка) на лицевой грани эксцентриковой втулки EZ напротив центров зажимных болтов. Эксцентриковая втулка EZ Шкала 2. Если сердцевины не остается, вращайте втулку EZ в направлении + , если диаметр сердцевины больше, чем 1 мм, вращайте в направлении - . /ф 3. При вращении втулки EZ вставьте ключ в отверстие на наружной поверхности фланца и вращайте втулку EZ. Винты А и В должны быть откручены. 4. Зафиксируйте сверло винтом А. Зафиксируйте втулку EZ, затянув слегка винт В. Не затягивайте винт сильно, иначе втулку EZ можно повредить Примечания. Не использовать с державкой для патрона с пружинящей втулкой. После регулировки при L/D 4 и более уменьшите подачу. При регулировке в меньшую сторону сверло будет упираться в стенки отверстия. Рекомендуется, чтобы диаметр отверстия был получен регулировкой диаметра сверла в большую сторону. Сверлильные инструменты
