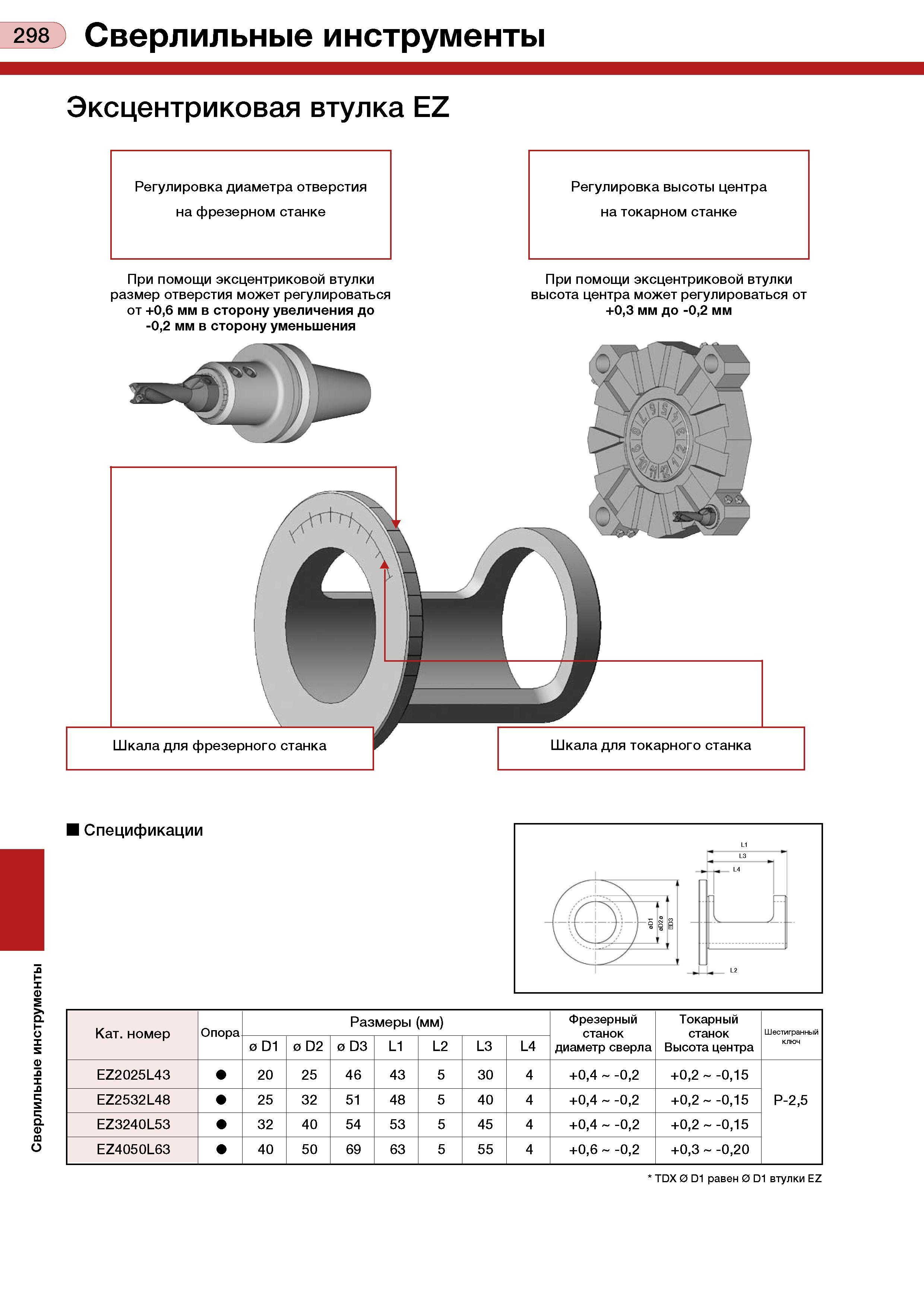

Сверлильные инструменты гэв Сверлильные инструменты Эксцентриковая втулка EZ Регулировка диаметра отверстия на фрезерном станке Регулировка высоты центра на токарном станке При помощи эксцентриковой втулки размер отверстия может регулироваться от +0,6 мм в сторону увеличения до -0,2 мм в сторону уменьшения При помощи эксцентриковой втулки высота центра может регулироваться от +0,3 мм до -0,2 мм Шкала для фрезерного станка Шкала для токарного станка Спецификации I Кат. номер Опора Размеры (мм) Фрезерный станок диаметр сверла Токарный станок Высота центра 0 D1 0 D2 0 D3 L1 L2 L3 L4 EZ2025L43 20 25 46 43 5 30 4 +0,4 -0,2 +0,2 -0,15 EZ2532L48 25 32 51 48 5 40 4 +0,4 -0,2 +0,2 0,15 EZ3240L53 32 40 54 53 5 45 4 +0,4 -0,2 +0,2 -0,15 EZ4050L63 40 50 69 63 5 55 4 +0,6 -0,2 +0,3 -0,20 Шестигранный ключ Р-2,5 TDX 0 D1 равен 0 D1 втулки EZ
