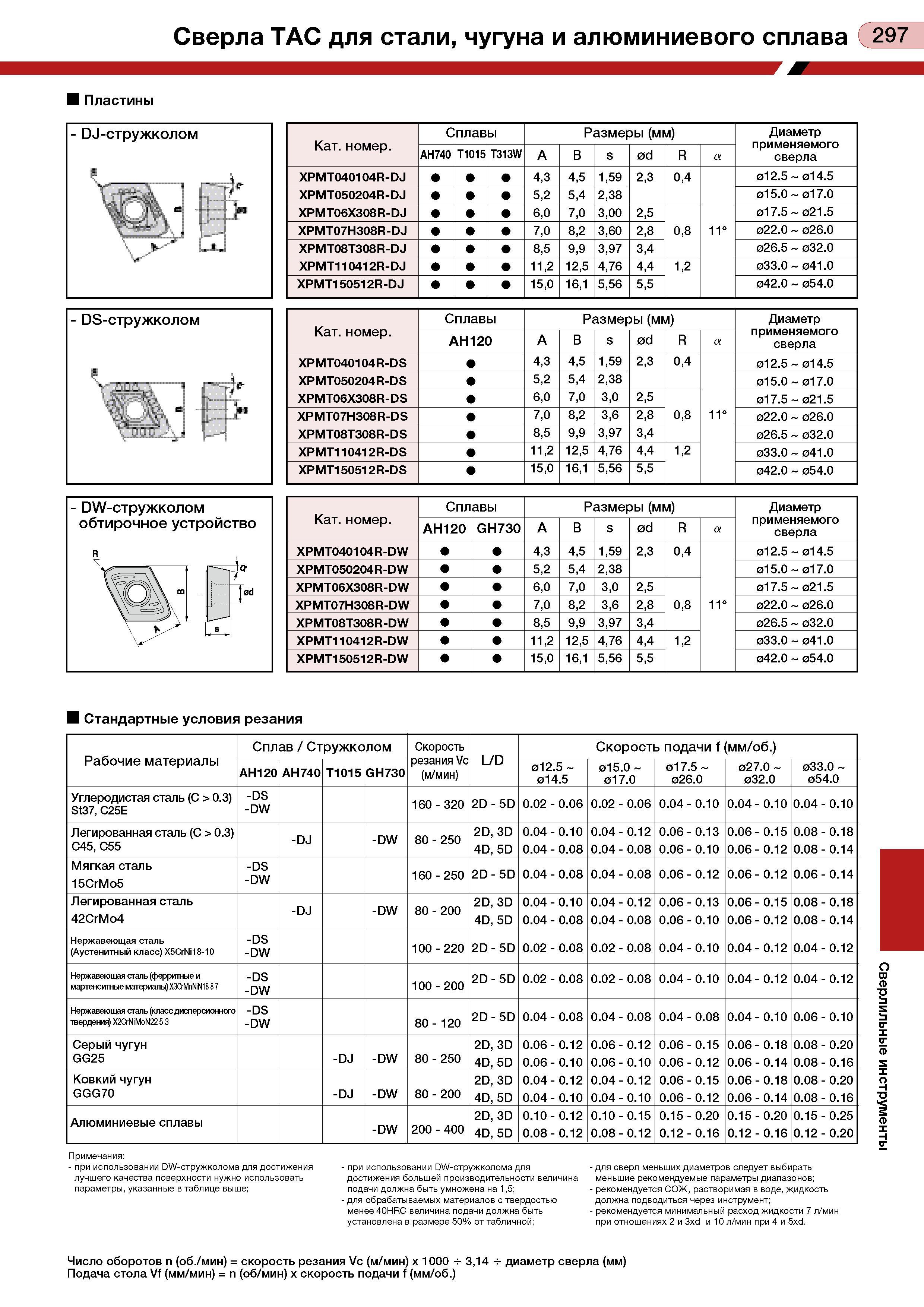

Сверла ТАС для стали, чугуна и алюминиевого сплава (297 Пластины - DS-стружколом DW-стружколом обтирочное устройство jad Кат. номер. Сплавы Размеры (мм) Диаметр применяемого сверла АН740 Т1015 T313W А В S 0d R а XPMT040104R-DJ 4,3 4,5 1,59 2,3 0,4 012.5 014.5 XPMT050204R-DJ 5,2 5,4 2,38 015.О 017.0 XPMT06X308R-DJ 6,0 7,0 3,00 2,5 017.5-021.5 XPMT07H308R-DJ 7,0 8,2 3,60 2,8 0,8 11° 022.0 026.0 XPMT08T308R-DJ 8,5 9,9 3,97 3,4 026.5 032.0 XPMT110412R-DJ 11,2 12,5 4,76 4,4 1,2 033.0 041.0 XPMT150512R-DJ 15,0 16,1 5,56 5,5 042.0 054.0 Кат. номер. Сплавы Размеры (мм) Диаметр АН120 А В S 0d R а применяемого сверла XPMT040104R-DS 4,3 4,5 1,59 2,3 0,4 012.5 014.5 XPMT050204R-DS 5,2 5,4 2,38 015.О 017.0 XPMT06X308R-DS 6,0 7,0 3,0 2,5 017.5-021.5 XPMT07H308R-DS 7,0 8,2 3,6 2,8 0,8 11° 022.0 026.0 XPMT08T308R-DS 8,5 9,9 3,97 3,4 026.5 032.0 XPMT110412R-DS 11,2 12,5 4,76 4,4 1,2 033.0 041.0 XPMT150512R-DS 15,0 16,1 5,56 5,5 042.0 054.0 Кат. номер. Сплавы Размеры (мм) Диаметр АН120 GH730 А В S 0d R а применяемого сверла XPMT040104R-DW 4,3 4,5 1,59 2,3 0,4 012.5 014.5 XPMT050204R-DW 5,2 5,4 2,38 015.О 017.0 XPMT06X308R-DW 6,0 7,0 3,0 2,5 017.5-021.5 XPMT07H308R-DW 7,0 8,2 3,6 2,8 0,8 11° 022.0 026.0 XPMT08T308R-DW 8,5 9,9 3,97 3,4 026.5 032.0 XPMT110412R-DW 11,2 12,5 4,76 4,4 1,2 033.0 041.0 XPMT150512R-DW 15,0 16,1 5,56 5,5 042.0 054.0 В Стандартные условия резания Рабочие материалы Сплав / Стружколом Скорость резания Vc (м/мин) L/D Скорость подачи f (мм/об.) АН120 АН740 Т1015 GH730 012.5 014.5 015.0 017.0 017.5- 026.0 027.0 032.0 033.0 054.0 Углеродистая сталь (С > 0.3) St37, С25Е -DS -DW 160-320 2D-5D 0.02 - 0.06 0.02 - 0.06 0.04-0.10 0.04-0.10 0.04-0.10 Легированная сталь (С > 0.3) С45, С55 -DJ -DW 80 - 250 2D, 3D 4D, 5D 0.04-0.10 0.04 - 0.08 0.04-0.12 0.04 - 0.08 0.06-0.13 0.06-0.10 0.06-0.15 0.06-0.12 0.08-0.18 0.08-0.14 Мягкая сталь 15СгМо5 -DS -DW 160-250 2D-5D 0.04 - 0.08 0.04 - 0.08 0.06-0.12 0.06-0.12 0.06-0.14 Легированная сталь 42СгМо4 -DJ -DW 80 - 200 2D, 3D 4D, 5D 0.04-0.10 0.04 - 0.08 0.04-0.12 0.04 - 0.08 0.06-0.13 0.06-0.10 0.06-0.15 0.06-0.12 0.08-0.18 0.08-0.14 Нержавеющая сталь (Аустенитный класс) X5CrNi18-10 -DS -DW 100-220 2D-5D 0.02 - 0.08 0.02 - 0.08 0.04-0.10 0.04-0.12 0.04-0.12 Нержавеющая сталь (ферритные и мартенситные материалы) X3CrMnNiN18 8 7 -DS -DW 100-200 2D-5D 0.02 - 0.08 0.02 - 0.08 0.04-0.10 0.04-0.12 0.04-0.12 Нержавеющая сталь (класс дисперсионного твердения) X2CrNiMoN22 5 3 -DS -DW 80-120 2D-5D 0.04 - 0.08 0.04 - 0.08 0.04 - 0.08 0.04-0.10 0.06-0.10 Серый чугун GG25 -DJ -DW 80 - 250 2D, 3D 4D, 5D 0.06-0.12 0.06-0.10 0.06-0.12 0.06-0.10 0.06-0.15 0.06-0.12 0.06-0.18 0.06-0.14 0.08 - 0.20 0.08-0.16 Ковкий чугун GGG70 -DJ -DW 80 - 200 2D, 3D 4D, 5D 0.04-0.12 0.04-0.10 0.04-0.12 0.04-0.10 0.06-0.15 0.06-0.12 0.06-0.18 0.06-0.14 0.08 - 0.20 0.08-0.16 Алюминиевые сплавы -DW 200 - 400 2D, 3D 4D, 5D 0.10-0.12 0.08-0.12 0.10-0.15 0.08-0.12 0.15-0.20 0.12-0.16 0.15-0.20 0.12-0.16 0.15- 0.25 0.12-0.20 Примечания: - при использовании DW-стружколома для достижения лучшего качества поверхности нужно использовать параметры, указанные в таблице выше; при использовании DW-стружколомадля достижения большей производительности величина подачи должна быть умножена на 1,5; для обрабатываемых материалов с твердостью менее 40HRC величина подачи должна быть установлена в размере 50% от табличной; для сверл меньших диаметров следует выбирать меньшие рекомендуемые параметры диапазонов; рекомендуется СОЖ, растворимая в воде, жидкость должна подводиться через инструмент; рекомендуется минимальный расходжидкости 7 л/мин при отношениях 2 и 3xd и 10 л/мин при 4 и 5xd. Число оборотов п (об./мин) = скорость резания Vc (м/мин) х 1000 н- 3,14 н- диаметр сверла (мм) Подача стола Vf (мм/мин) = п (об/мин) х скорость подачи f (мм/об.) Сверлильные инструменты
