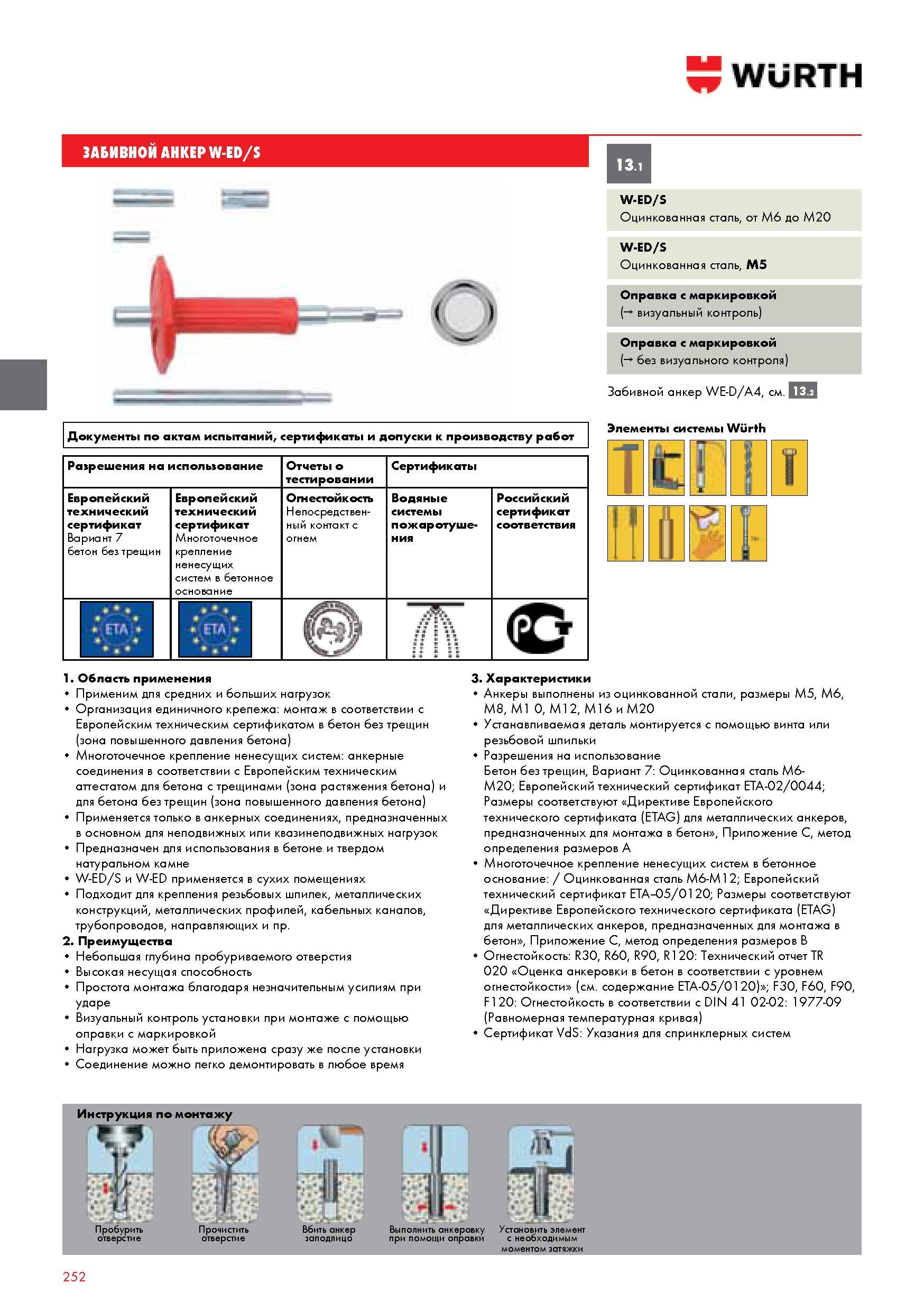

ЗАБИВНОЙ АНКЕР W-ED S WURTH Применим для средних и больших нагрузок Организация единичного крепежа монтаж в соответствии с Европейским техническим сер Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 252 0252 Lab2u

ЗАБИВНОЙ АНКЕР W-ED S WURTH Применим для средних и больших нагрузок Организация единичного крепежа монтаж в соответствии с Европейским техническим сертификатом в бетон без трещин (зона повышенного давления бетона) Многоточечное крепление ненесущих систем анкерные соединения в соответствии с Европейским техническим аттестатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона повышенного давления бетона) Применяется только в анкерных соединениях предназначенных в основном для неподвижных или квазинеподвижных нагрузок Предназначен для использования в бетоне и твердом натуральном камне W-ED S и W-ED применяется в сухих помещениях Подходит для крепления резьбовых шпилек металлических конструкций металлических профилей кабельных каналов трубопроводов направляющих и пр. 2. Преимущества Небольшая глубина пробуриваемого отверстия Высокая несущая способность Простота монтажа благодаря незначительным усилиям при ударе Визуальный контроль установки при монтаже с помощью оправки с маркировкой Нагрузка может быть приложена сразу же после установки Соединение можно легко демонтировать в любое время 3. Характеристики Анкеры выполнены из оцинкованной стали размеры M5 M6 M8 M1 0 M12 M16 и M20 Устанавливаемая деталь монтируется с помощью винта или резьбовой шпильки Разрешения на использование Бетон без трещин Вариант 7 Оцинкованная сталь M6-M20 Европейский технический сертификат ETA-02 0044 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Многоточечное крепление ненесущих систем в бетонное основание Оцинкованная сталь M6-M12 Европейский технический сертификат ETA-05 0120 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров B Огнестойкость R30 R60 R90 R120 Технический отчет TR 020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-05 0120) F30 F60 F90 F120 Огнестойкость в соответствии с DIN 41 02-02 1977-09 (Равномерная температурная кривая) Сертификат VdS Указания для спринклерных систем 252 Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Сертификаты Европейский технический сертификат Вариант 7 бетон без трещин Европейский технический сертификат Многоточечное крепление ненесущих систем в бетонное основание Огнестойкость Непосредственный контакт с огнем Водяные системы пожаротуше- ния Российский сертификат соответствия Ж W-ED S Оцинкованная сталь от М6 до М20 W-ED S Оцинкованная сталь М5 Оправка с маркировкой ( визуальный контроль) Оправка с маркировкой ( без визуального контроля) Забивной анкер WE-D A4 см. Элементы системы Wurth Шш I 13.1 1. Область применения
