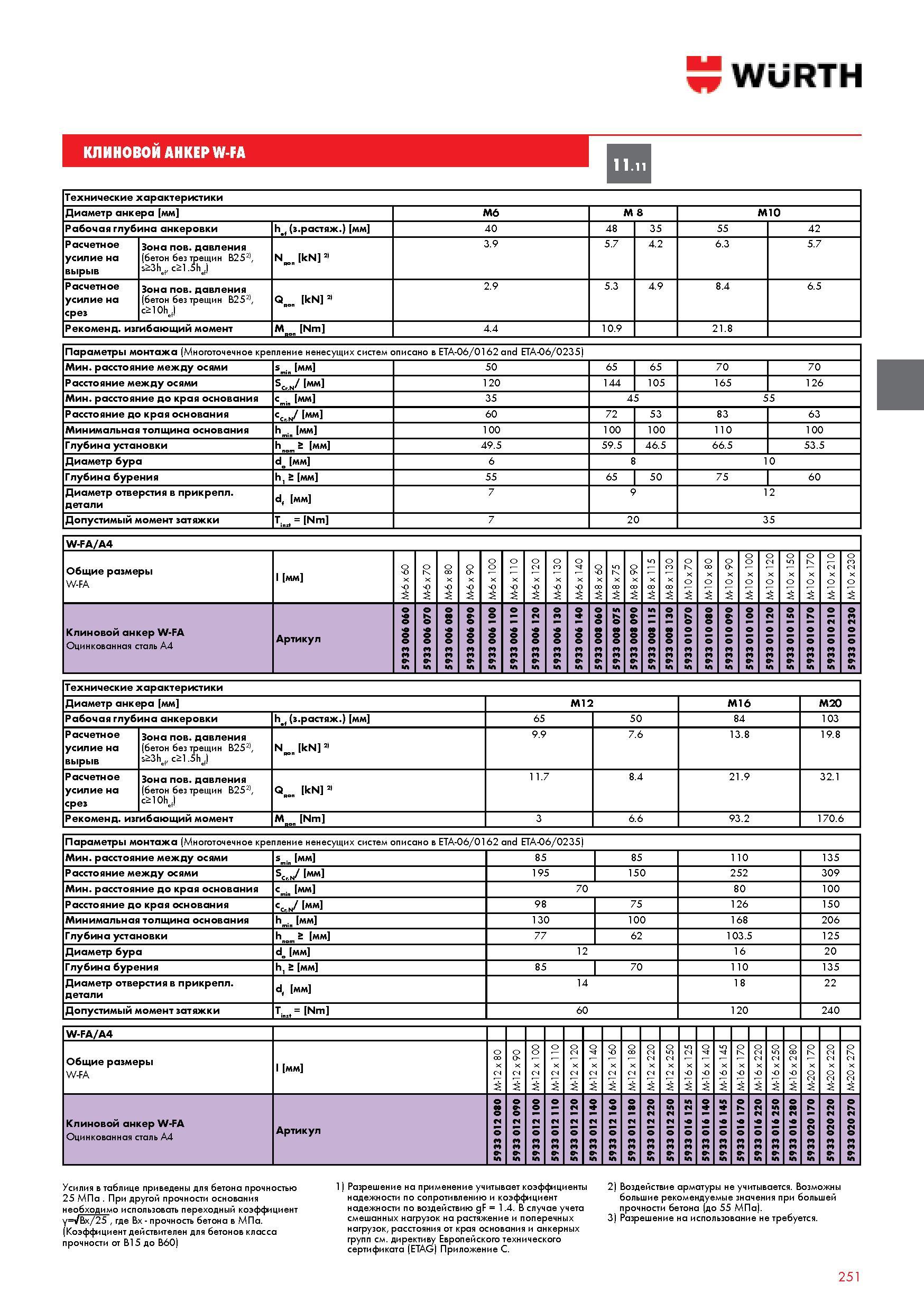

КЛИНОВОЙ АНКЕР W-FA WURTH Технические характеристики Диаметр анкера мм М6 М 8 М10 Рабочая глубина анкеровки h( (з растяж ) мм 40 48 35 55 42 Расчетное Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 251 0251 Lab2u

КЛИНОВОЙ АНКЕР W-FA WURTH Технические характеристики Диаметр анкера мм М6 М 8 М10 Рабочая глубина анкеровки h( (з.растяж.) мм 40 48 35 55 42 Расчетное усилие на вырыв Зона пов. давления (бетон без трещин B252) s3hel c1.5hj N n kN 21 3.9 5.7 4.2 6.3 5.7 Расчетное усилие на срез Зона пов. давления (бетон без трещин B252) c10he ) Qnen kN 21 2.9 5.3 4.9 8.4 6.5 Рекоменд. изгибающий момент Мдоп Nm 4.4 10.9 21.8 Параметры монтажа (Многоточечное крепление ненесущих систем описано в ETA-06 0162 and ETA-06 0235) Минимальное расстояние между осями Sm мм 50 65 65 70 70 Расстояние между осями Scn мм 120 144 105 165 126 Минимальное расстояние до края основания Cm.n мм 35 45 55 Расстояние до края основания C n мм 60 72 53 83 63 Минимальная толщина основания hm.n мм 100 100 100 110 100 Глубина установки hnom 5 мм 49.5 59.5 46.5 66.5 53.5 Диаметр бура de мм 6 8 10 Глубина бурения h 5 мм 55 65 50 75 60 Диаметр отверстия в прикрепл. детали d мм 7 9 12 Допустимый момент затяжки Tinst Nm 7 20 35 Общие размеры W-FA Клиновой анкер W-FA Оцинкованная сталь A4 W-FA A4 мм Артикул Технические характеристики Диаметр анкера мм M12 M16 M20 Рабочая глубина анкеровки he (з.растяж.) мм 65 50 84 103 Расчетное усилие на вырыв Зона пов. давления (бетон без трещин B252) s3he c1.5hj N kN 21 9.9 7.6 13.8 19.8 Расчетное усилие на срез Зона пов. давления (бетон без трещин B252) c10hj QBe kN 21 11.7 8.4 21.9 32.1 Рекоменд. изгибающий момент Мдоп Nm 3 6.6 93.2 170.6 Параметры монтажа (Многоточечное крепление ненесущих систем описано в ETA-06 0162 and ETA-06 0235) Минимальное расстояние между осями Расстояние между осями CrN мм Минимальное расстояние до края основания Расстояние до края основания с. мм Минимальная толщина основания Глубина установки Диаметр бура Глубина бурения Диаметр отверстия в прикрепл. детали Допустимый момент затяжки nst Nm Общие размеры W-FA Клиновой анкер W-FA Оцинкованная сталь A4 мм 85 85 S 252 309 c мм 70 80 98 75 h мм 206 h 5 мм 77 62 d мм 20 h 5 мм 85 70 4 22 d мм T 60 240 W-FA A4 мм Артикул Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент yVBx 25 где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 1) Разрешение на применение учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG) Приложение C. 2) Воздействие арматуры не учитывается. Возможны большие рекомендуемые значения при большей прочности бетона (до 55 МПа). 3) Разрешение на использование не требуется. 251
