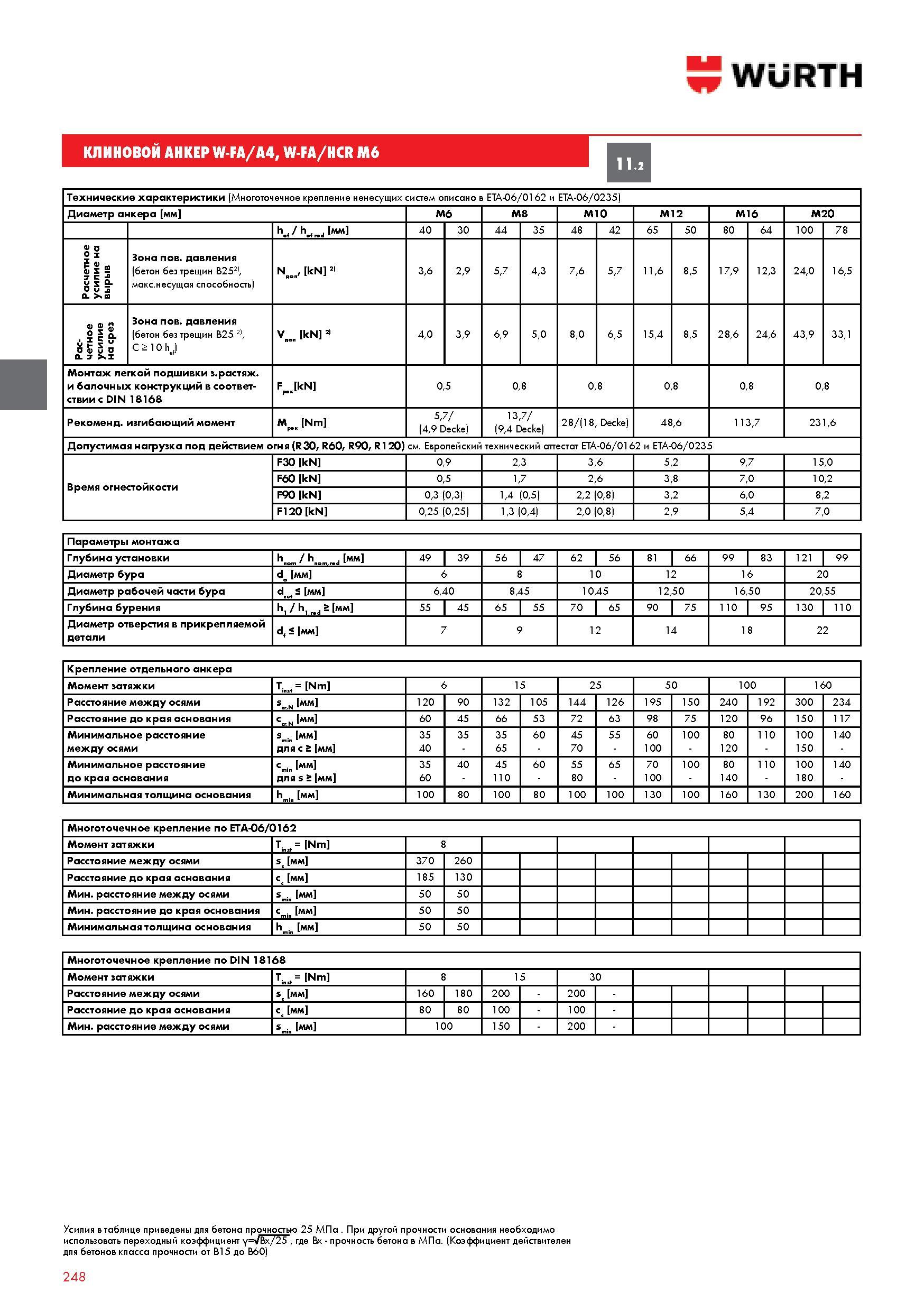

КЛИНОВОЙ АНКЕР W-FA A4 W-FA HCR М6 WURTH 11.2 Технические характеристики (Многоточечное крепление ненесущих систем описано в ETA-06 0162 и ETA-06 0235) Диаметр анкера мм М6 М8 М10 М12 М16 М20 h.f h.f red мм 40 30 44 35 48 42 65 50 80 64 100 78 Расчетное усилие на вырыв Зона пов. давления (бетон без трещин В252) макс.несущая способность) Nnen kN 21 36 29 57 43 76 57 116 85 179 123 240 165 Расчетное усилие на срез Зона пов. давления (бетон без трещин В25 2) С 210 hj Ven kN 21 40 39 69 50 80 65 154 85 286 246 439 331 Монтаж легкой подшивки з.растяж. и балочных конструкций в соответствии с DIN 18168 FpJkN 05 08 08 08 08 08 Рекоменд. изгибающий момент Nm 57 (49 Decke) 137 (94 Decke) 28 (18 Decke) 486 1137 2316 Допустимая нагрузка под действием огня (R30 R60 R90 R120) см. Европейский технический аттестат ETA-06 0162 и ETA-06 0235 Время огнестойкости F30 kN 09 23 36 52 97 150 F60 kN 05 17 26 38 70 102 F90 kN 03 (03) 14 (05) 22 (08) 32 60 82 F120 kN 025 (025) 13 (04) 20 (08) 29 54 70 Параметры монтажа Глубина установки hnom hne мм 49 39 56 47 62 56 81 66 99 83 121 99 Диаметр бура de мм 6 8 10 12 16 20 Диаметр рабочей части бура dcu S мм 640 845 1045 1250 1650 2055 Глубина бурения К h1red - мм 55 45 65 55 70 65 90 75 110 95 130 I 110 Диаметр отверстия в прикрепляемой детали d S мм 7 9 12 14 18 22 Крепление отдельного анкера Момент затяжки Tin Nm 6 15 25 50 100 160 Расстояние между осями S мм 120 90 132 105 144 126 195 150 240 192 300 234 Расстояние до края основания cN мм 60 45 66 53 72 63 98 75 120 96 150 117 Минимальное расстояние между осями Smin мм для с - мм 35 40 35 35 65 60 45 70 55 60 100 100 80 120 110 100 150 140 Минимальное расстояние до края основания Cmin мм для s - мм 35 60 40 45 110 60 55 80 65 70 100 100 80 140 110 100 180 140 Минимальная толщина основания hmin мм 100 80 100 80 100 100 130 100 160 130 200 160 Многоточечное крепление по ЕТА-06 0162 Момент затяжки Tins Nm 8 Расстояние между осями st мм 370 260 Расстояние до края основания С мм 185 130 Минимальное расстояние между осями Smin мм 50 50 Минимальное расстояние до края основания Cmin мм 50 50 Минимальная толщина основания hmin мм 50 50 Многоточечное крепление по DIN 18168 Момент затяжки Tins Nm 8 15 30 Расстояние между осями st мм 160 180 200 200 Расстояние до края основания С мм 80 80 100 100 Минимальное расстояние между осями Smin мм 100 150 200 Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент yVBx 25 где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 248
