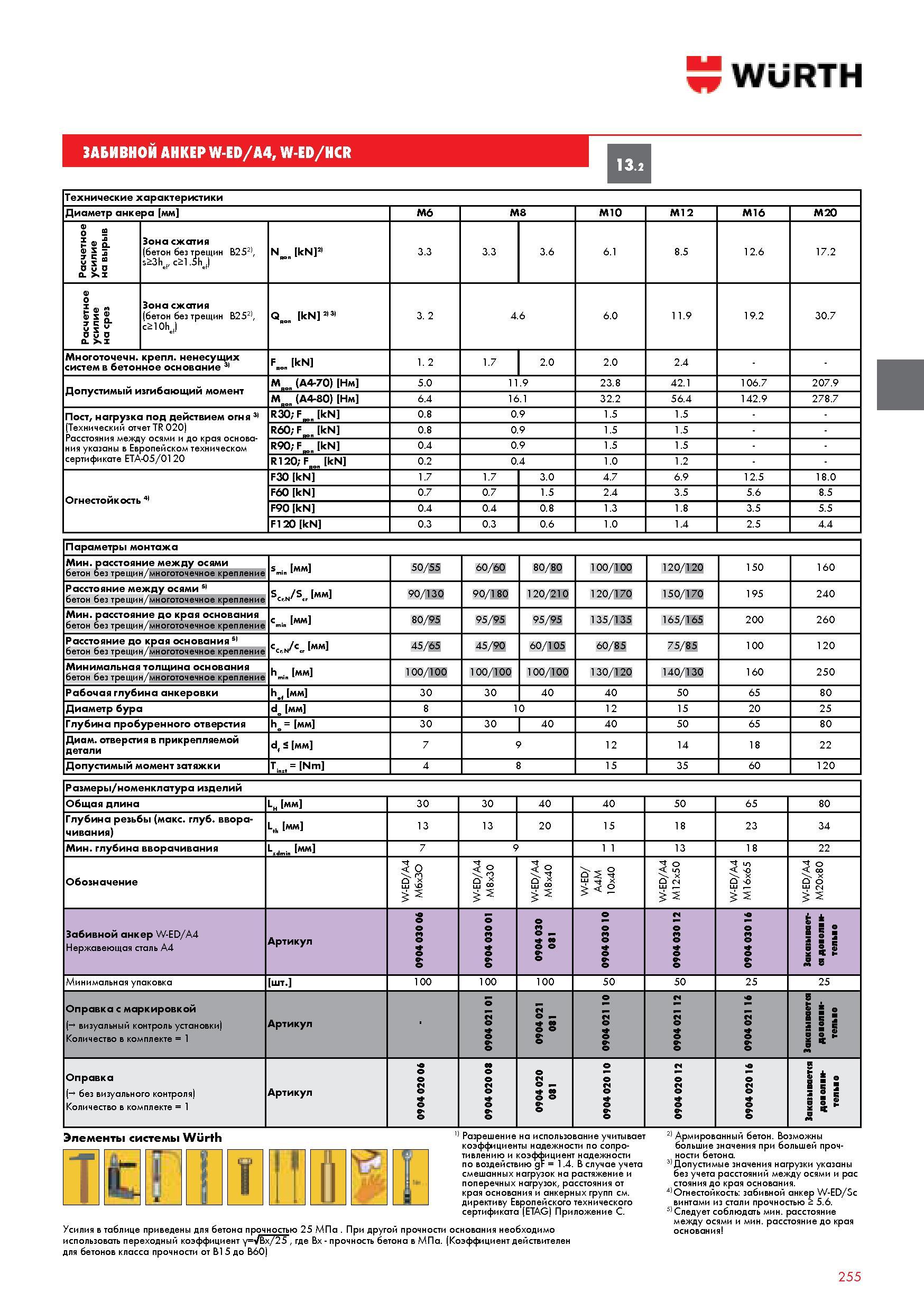

ЗАБИВНОЙ АНКЕР W-ED A4 W-ED HCR WURTH 13 2 Технические характеристики Диаметр анкера мм M6 M8 M10 M12 M16 M20 Расчетное усилие на вырыв Зона сжатия (б Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 255 0255 Lab2u

ЗАБИВНОЙ АНКЕР W-ED A4 W-ED HCR WURTH 13.2 Технические характеристики Диаметр анкера мм M6 M8 M10 M12 M16 M20 Расчетное усилие на вырыв Зона сжатия (бетон без трещин B252) s3hel c1.5hj N n kN 2' 3.3 3.3 3.6 6.1 8.5 12.6 17.2 Расчетное усилие на срез Зона сжатия (бетон без трещин B252) c10hj Qnen kN 2) 3) 3. 2 4.6 6.0 11.9 19.2 30.7 Многоточечн. крепл. ненесущих систем в бетонное основание 31 kN 1. 2 1.7 2.0 2.0 2.4 Допустимый изгибающий момент Мдоп (A4-70) Нм 5.0 11.9 23.8 42.1 106.7 207.9 Мдоп (A4-80) Нм 6.4 16.1 32.2 56.4 142.9 278.7 Пост нагрузка под действием огня 31 (Технический отчет TR 020) Расстояния между осями и до края основания указаны в Европейском техническом сертификате ЕТА-05 0120 R30 F kN 0.8 0.9 1.5 1.5 R60 F kN 0.8 0.9 1.5 1.5 R90 F kN 0.4 0.9 1.5 1.5 R120 F kN 0.2 0.4 1.0 1.2 Огнестойкость 41 F30 kN 1.7 1.7 3.0 4.7 6.9 12.5 18.0 F60 kN 0.7 0.7 1.5 2.4 3.5 5.6 8.5 F90 kN 0.4 0.4 0.8 1.3 1.8 3.5 5.5 F120 kN 0.3 0.3 0.6 1.0 1.4 2.5 4.4 Параметры монтажа Минимальное расстояние между осями бетон без трещин многоточечное крепление smin мм 50 55 60 60 80 80 100 100 120 120 150 160 Расстояние между осями 51 бетон без трещин многоточечное крепление SCrN Str мм 90 130 90 180 120 210 120 170 150 170 195 240 Минимальное расстояние до края основания бетон без трещин многоточечное крепление Cmin мм 80 95 95 95 95 95 135 135 165 165 200 260 Расстояние до края основания 51 бетон без трещин многоточечное крепление cCrN c мм 45 65 45 90 60 105 60 85 75 85 100 120 Минимальная толщина основания бетон без трещин многоточечное крепление hmin мм 100 100 100 100 100 100 130 120 140 130 160 250 Рабочая глубина анкеровки h f мм 30 30 40 40 50 65 80 Диаметр бура de мм 8 10 12 15 20 25 Глубина пробуренного отверстия he мм 30 30 40 40 50 65 80 Диаметр отверстия в прикрепляемой детали df S мм 7 9 12 14 18 22 Допустимый момент затяжки Tins. Nm 4 8 15 35 60 120 Размеры номенклатура изделий Общая длина LH мм 30 30 40 40 50 65 80 Глубина резьбы (макс. глуб. вворачивания) Lh мм 13 13 20 15 18 23 34 Мин. глубина вворачивания "sdmin мм 7 9 1 1 13 18 22 Обозначение W-ED A4 МбхЗО 8 о W-ED A4 М8х40 o' 5 3S О сч 3S ш Забивной анкер W-ED A4 Нержавеющая сталь А4 Артикул 0 3 4 0 09 01 0 3 4 0 09 0 3 01 09 0 3 4 0 09 0 3 4 0 09 0 3 4 0 09 1м 8 S В Минимальная упаковка шт. 100 100 100 50 50 25 25 Оправка с маркировкой ( визуальный контроль установки) Количество в комплекте 1 Артикул 01 4 0 09 S 09 4 0 09 4 0 09 4 0 09 Закаываетя доволаи- телыо Оправка ( без визуального контроля) Количество в комплекте 1 Артикул 0 4 0 09 0 4 0 09 0 S 09 0 4 0 09 0 4 0 09 0 4 0 09 1 И и1 Элементы системы Wurth шт ) Разрешение на использование учитывае коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF 1.4. В случае учетс смешанных нагрузок на растяжение и поперечных нагрузок расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG) Приложение С. Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент yVBx 25 где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Допустимые значения нагрузки указаны без учета расстояний между осями и рас стояния до края основания. 4) Огнестойкость забивной анкер W-ED Sc винтами из стали прочностью 5.6. 5) Следует соблюдать мин. расстояние между осями и мин. расстояние до края основания 255
