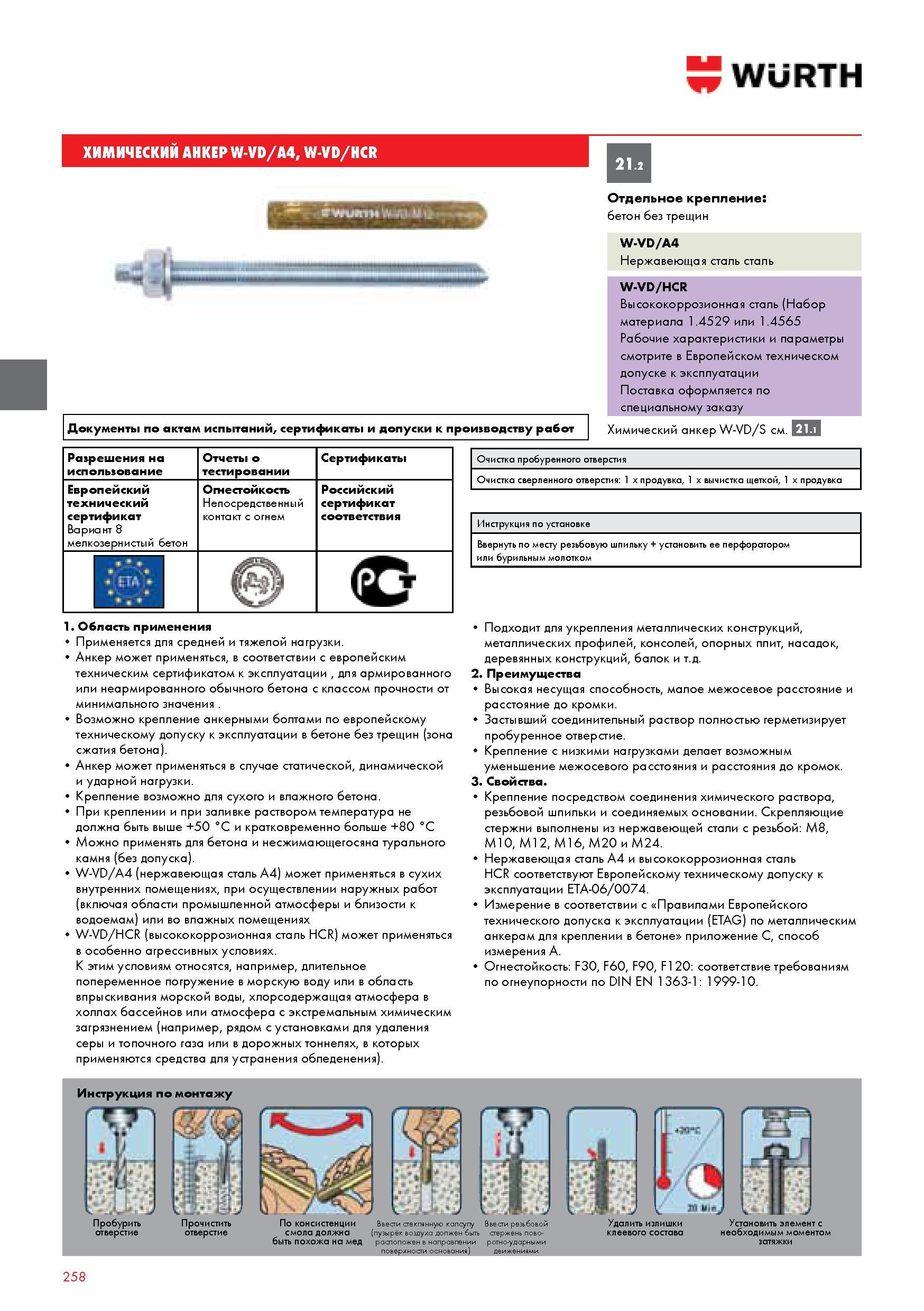

258 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.258

ХИМИЧЕСКИЙ АНКЕР W-VD A4 W-VD HCR WURTH Отдельное крепление бетон без трещин W-VD A4 Нержавеющая сталь сталь Документы по актам испытаний сертификаты Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 258 0258 Lab2u

ХИМИЧЕСКИЙ АНКЕР W-VD A4 W-VD HCR WURTH Отдельное крепление бетон без трещин W-VD A4 Нержавеющая сталь сталь Документы по актам испытаний сертификаты и допуски к производству работ W-VD HCR Высококоррозионная сталь (Набор материала 1.4529 или 1.4565 Рабочие характеристики и параметры смотрите в Европейском техническом допуске к эксплуатации Поставка оформляется по специальному заказу Химический анкер W-VD S см. Разрешения на использование Европейский технический сертификат Вариант 8 мелкозернистый бетон Отчеты о тестировании Огнестойкость Непосредственны контакт с огнем Сертификаты Российский сертификат соответствия Очистка пробуренного отверстия Очистка сверленного отверстия 1 х продувка 1 х вычистка щеткой 1 х продувка Инструкция по установке Ввернуть по месту резьбовую шпильку + установить ее перфоратором или бурильным молотком 1. Область применения Применяется для средней и тяжелой нагрузки. Анкер может применяться в соответствии с европейским техническим сертификатом к эксплуатации для армированного или неармированного обычного бетона с классом прочности от минимального значения Возможно крепление анкерными болтами по европейскому техническому допуску к эксплуатации в бетоне без трещин (зона сжатия бетона). Анкер может применяться в случае статической динамической и ударной нагрузки. Крепление возможно для сухого и влажного бетона. При креплении и при заливке раствором температура не должна быть выше +50 С и кратковременно больше +80 С Можно применять для бетона и несжимающегосяна турального камня (без допуска). W-VD A4 (нержавеющая сталь А4) может применяться в сухих внутренних помещениях при осуществлении наружных работ (включая области промышленной атмосферы и близости к водоемам) или во влажных помещениях W-VD HCR (высококоррозионная сталь HCR) может применяться в особенно агрессивных условиях. К этим условиям относятся например длительное попеременное погружение в морскую воду или в область впрыскивания морской воды хлорсодержащая атмосфера в холлах бассейнов или атмосфера с экстремальным химическим загрязнением (например рядом с установками для удаления серы и топочного газа или в дорожных тоннелях в которых применяются средства для устранения обледенения). Подходит для укрепления металлических конструкций металлических профилей консолей опорных плит насадок деревянных конструкций балок 2. Преимущества Высокая несущая способность малое межосевое расстояние и расстояние до кромки. Застывший соединительный раствор полностью герметизирует пробуренное отверстие. Крепление с низкими нагрузками делает возможным уменьшение межосевого расстояния и расстояния до кромок. 3. Свойства. Крепление посредством соединения химического раствора резьбовой шпильки и соединяемых основании. Скрепляющие стержни выполнены из нержавеющей стали с резьбой М8 M10 M12 M16 М20 и М24. Нержавеющая сталь А4 и высококоррозионная сталь HCR соответствуют Европейскому техническому допуску к эксплуатации ЕТА-06 0074. Измерение в соответствии с Правилами Европейского технического допуска к эксплуатации (ETAG) по металлическим анкерам для креплении в бетоне приложение С способ измерения А. Огнестойкость F30 F60 F90 F120 соответствие требованиям по огнеупорности по DIN EN 1363-1 1999-10. 21.2 258
