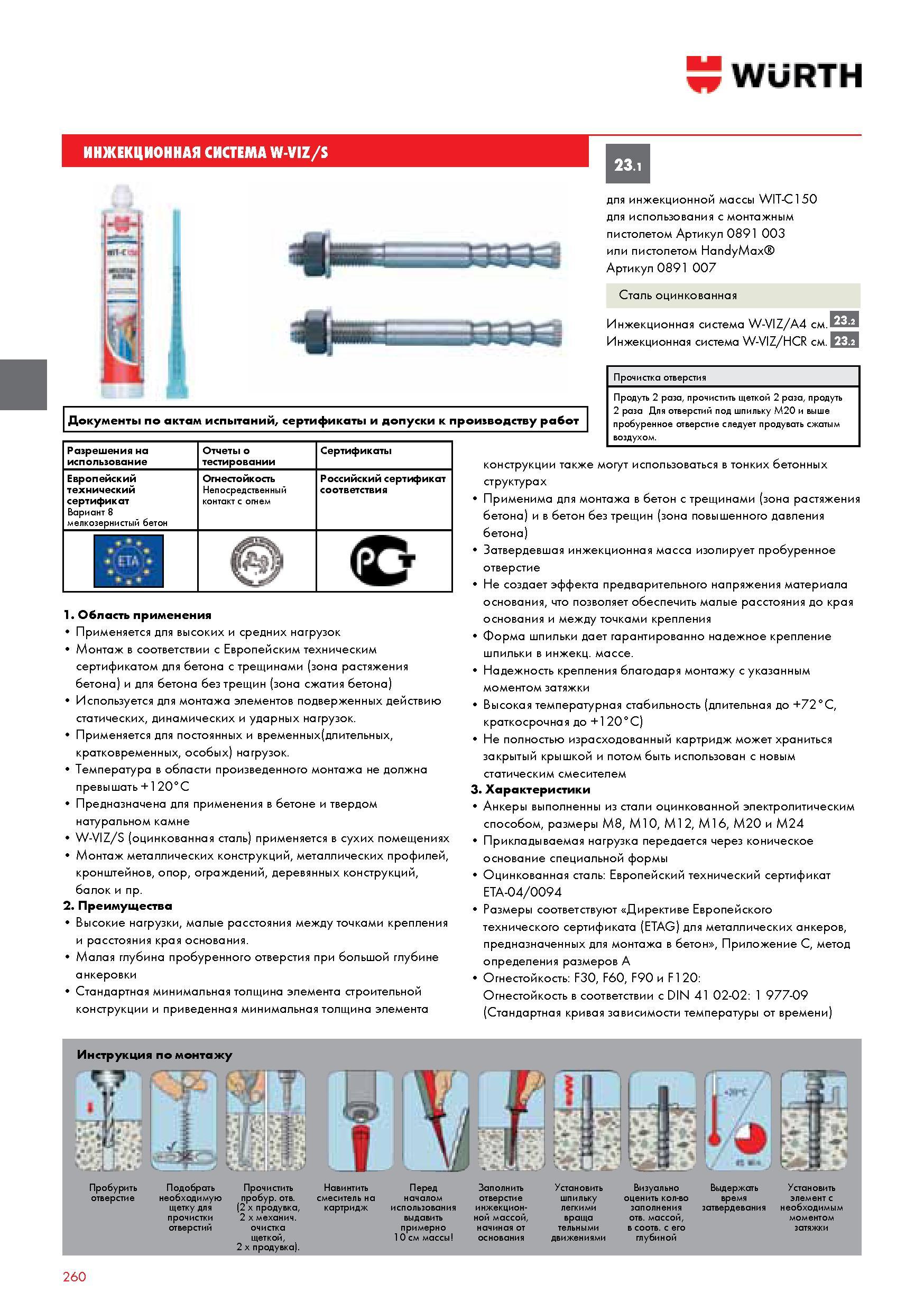

260 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.260

ИНЖЕКЦИОННАЯ СИСТЕМА W-VIZ S WURTH для инжекционной массы WIT-C150 для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax А Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 260 0260 Lab2u

ИНЖЕКЦИОННАЯ СИСТЕМА W-VIZ S WURTH для инжекционной массы WIT-C150 для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 Сталь оцинкованная Инжекционная система W-VIZ A4 см. Инжекционная система W-VIZ HCR см. РЯЯ Документы по актам испытаний сертификаты и допуски к производству работ Европейский технический сертификат Вариант 8 мелкозернистый бетон Отчеты о тестировании Огнестойкость Непосредственны контакт с огнем Российский сертификат соответствия Прочи а отверстия Продуть 2 раза прочистить щеткой 2 раза продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное отверстие следует продувать сжатым воздухом. 1. Область применения Применяется для высоких и средних нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Используется для монтажа элементов подверженных действию статических динамических и ударных нагрузок. Применяется для постоянных и временных(длительных кратковременных особых) нагрузок. Температура в области произведенного монтажа не должна превышать + 120C Предназначена для применения в бетоне и твердом натуральном камне W-VIZ S (оцинкованная сталь) применяется в сухих помещениях Монтаж металлических конструкций металлических профилей кронштейнов опор ограждений деревянных конструкций балок и пр. 2. Преимущества Высокие нагрузки малые расстояния между точками крепления и расстояния края основания. Малая глубина пробуренного отверстия при большой глубине анкеровки Стандартная минимальная толщина элемента строительной конструкции и приведенная минимальная толщина элемента конструкции также могут использоваться в тонких бетонных структурах Применима для монтажа в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает эффекта предварительного напряжения материала основания что позволяет обеспечить малые расстояния до края основания и между точками крепления Форма шпильки дает гарантированно надежное крепление шпильки в инжекц. массе. Надежность крепления благодаря монтажу с указанным моментом затяжки Высокая температурная стабильность (длительная до +72C краткосрочная до +120C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Анкеры выполненны из стали оцинкованной электролитическим способом размеры M8 M10 M12 M16 M20 и M24 Прикладываемая нагрузка передается через коническое основание специальной формы Оцинкованная сталь Европейский технический сертификат ETA-04 0094 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость F30 F60 F90 и F120 Огнестойкость в соответствии с DIN 41 02-02 1 977-09 (Стандартная кривая зависимости температуры от времени) Инструкция по монтажу смеситель н картридж Перед началом использован выдавить примерн 10 с массы Заполнить отверстие инжекцион- начиная от основания Установить шпильку легкими враща тельными движениями Установить элемент с необходимым моментом затяжки 23.1 Сертификаты щеткой 2 x продувка) 260
