263 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.263

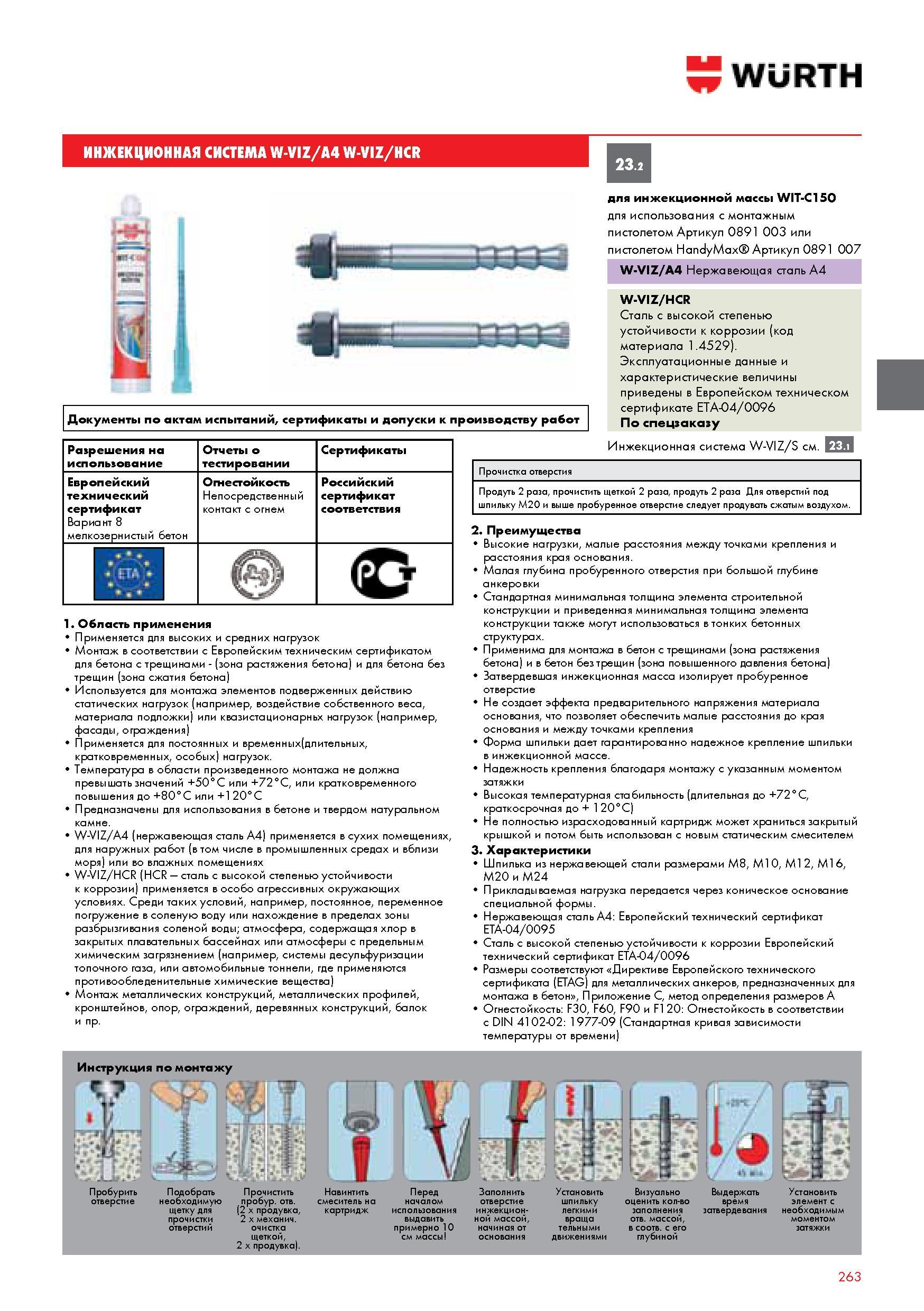

ИНЖЕКЦИОННАЯ СИСТЕМА W-VIZ A4 W-VIZ HCR WURTH Продуть 2 раза прочистить щеткой 2 раза продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 263 0263 Lab2u

ИНЖЕКЦИОННАЯ СИСТЕМА W-VIZ A4 W-VIZ HCR WURTH Продуть 2 раза прочистить щеткой 2 раза продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное отверстие следует продувать сжатым воздухом. 1. Область применения Применяется для высоких и средних нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами - (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Используется для монтажа элементов подверженных действию статических нагрузок (например воздействие собственного веса материала подложки) или квазистационарньх нагрузок (например фасады ограждения) Применяется для постоянных и временных(длительных кратковременных особых) нагрузок. Температура в области произведенного монтажа не должна превышать значений +50C или +72C или кратковременного повышения до +80C или + 120C Предназначены для использования в бетоне и твердом натуральном камне. W-VIZ A4 (нержавеющая сталь A4) применяется в сухих помещениях для наружных работ (в том числе в промышленных средах и вблизи моря) или во влажных помещениях W-VIZ HCR (HCR сталь с высокой степенью устойчивости к коррозии) применяется в особо агрессивных окружающих условиях. Среди таких условий например постоянное переменное погружение в соленую воду или нахождение в пределах зоны разбрызгивания соленой воды атмосфера содержащая хлор в закрытых плавательных бассейнах или атмосферы с предельным химическим загрязнением (например системы десульфуризации топочного газа или автомобильные тоннели где применяются противообледенительные химические вещества) Монтаж металлических конструкций металлических профилей кронштейнов опор ограждений деревянных конструкций балок и пр. 2. Преимущества Высокие нагрузки малые расстояния между точками крепления и расстояния края основания. Малая глубина пробуренного отверстия при большой глубине анкеровки Стандартная минимальная толщина элемента строительной конструкции и приведенная минимальная толщина элемента конструкции также могут использоваться в тонких бетонных структурах. Применима для монтажа в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает эффекта предварительного напряжения материала основания что позволяет обеспечить малые расстояния до края основания и между точками крепления Форма шпильки дает гарантированно надежное крепление шпильки в инжекционной массе. Надежность крепления благодаря монтажу с указанным моментом затяжки Высокая температурная стабильность (длительная до +72C краткосрочная до + 120C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Шпилька из нержавеющей стали размерами M8 M10 M12 M16 M20 и M24 Прикладываемая нагрузка передается через коническое основание специальной формы. Нержавеющая сталь A4 Европейский технический сертификат ETA-04 0095 Сталь с высокой степенью устойчивости к коррозии Европейский технический сертификат ETA-04 0096 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость F30 F60 F90 и F120 Огнестойкость в соответствии с DIN 4102-02 1977-09 (Стандартная кривая зависимости температуры от времени) Инструкция по монтажу Установить элемент с необходимым моментом затяжки 23.2 отверстия 263 Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 8 мелкозернистый бетон Отчеты о тестировании Огнестойкость Непосредственны контакт с огнем Сертификаты Российский сертификат соответствия для инжекционной массы WIT-C150 для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 W-VIZ A4 Нержавеющая сталь А4 W-VIZ HCR Сталь с высокой степенью устойчивости к коррозии (код материала 1.4529). Эксплуатационные данные и характеристические величины приведены в Европейском техническом сертификате ЕТА-04 0096 По спецзаказу Инжекционная система W-VIZ S см. Прочи
