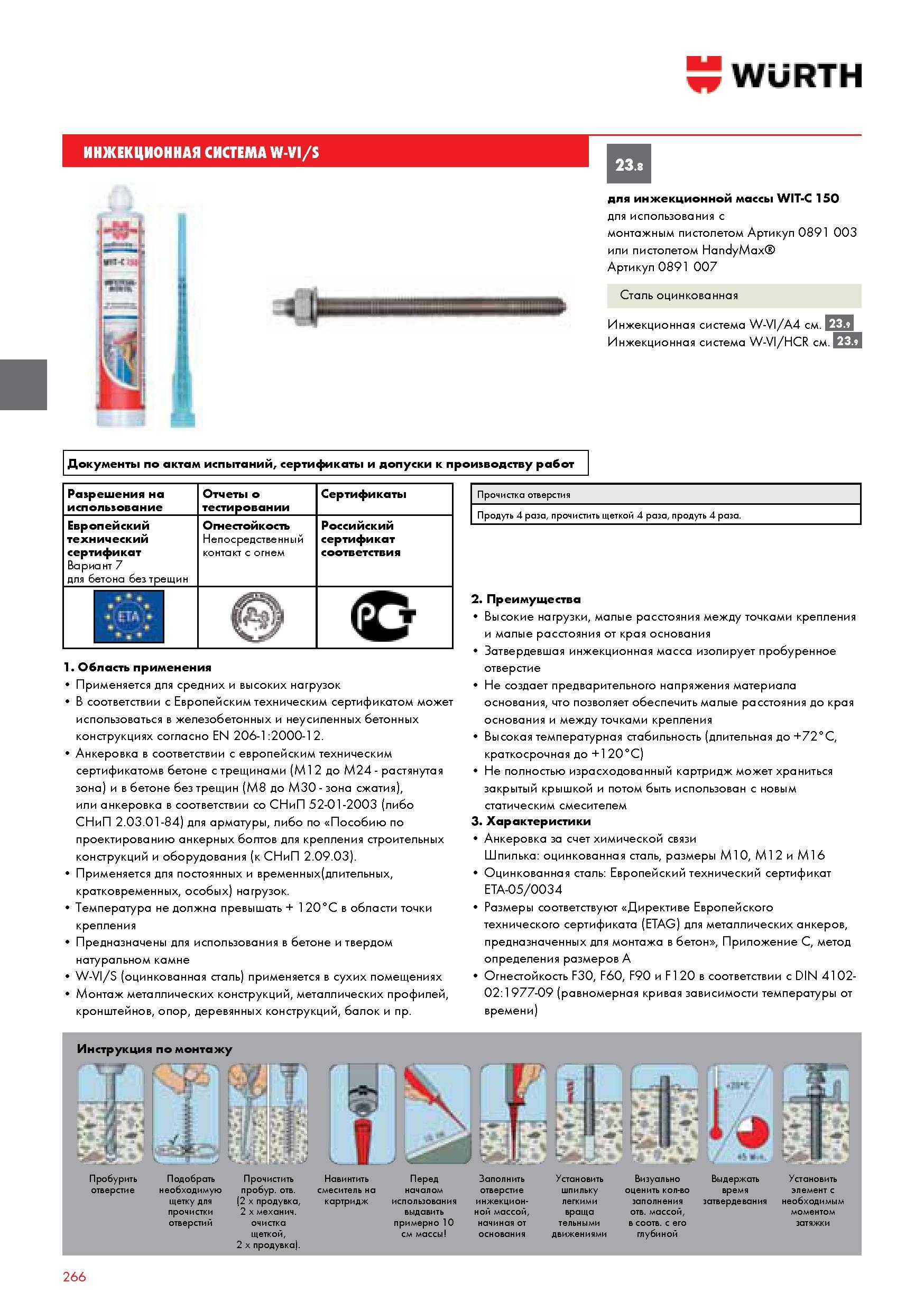

266 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.266

ИНЖЕКЦИОННАЯ СИСТЕМА W-VI S WURTH для инжекционной массы WIT-С 150 для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax А Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 266 0266 Lab2u

ИНЖЕКЦИОННАЯ СИСТЕМА W-VI S WURTH для инжекционной массы WIT-С 150 для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 Сталь оцинкованная Инжекционная система W-VI A4 см. 23.9 j Инжекционная система W-VI HCR см. 23.9 Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 7 для бетона без трещи Отчеты о тестировании Огнестойкость Непосредственны контакт с огнем Сертификаты Российский сертификат соответствия 1. Область применения Применяется для средних и высоких нагрузок В соответствии с Европейским техническим сертификатом может использоваться в железобетонных и неусиленных бетонных конструкциях согласно EN 206-1:2000-12. Анкеровка в соответствии с европейским техническим сертификатомв бетоне с трещинами (M12 до M24 - растянутая зона) и в бетоне без трещин (M8 до M30 - зона сжатия) или анкеровка в соответствии со СНиП 52-01-2003 (либо СНиП 2.03.01-84) для арматуры либо по Пособию по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03). Применяется для постоянных и временных(длительных кратковременных особых) нагрузок. Температура не должна превышать + 120С в области точки крепления Предназначены для использования в бетоне и твердом натуральном камне W-VI S (оцинкованная сталь) применяется в сухих помещениях Монтаж металлических конструкций металлических профилей кронштейнов опор деревянных конструкций балок и пр. Прочи Продуть 4 раза прочистить щеткой 4 раза продуть 4 раза. 2. Преимущества Высокие нагрузки малые расстояния между точками крепления и малые расстояния от края основания Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает предварительного напряжения материала основания что позволяет обеспечить малые расстояния до края основания и между точками крепления Высокая температурная стабильность (длительная до +72C краткосрочная до +120oC) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Анкеровка за счет химической связи Шпилька оцинкованная сталь размеры M10 M12 и M16 Оцинкованная сталь Европейский технический сертификат ETA-05 0034 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость F30 F60 F90 и F120 в соответствии с DIN 410202:1977-09 (равномерная кривая зависимости температуры от времени) Инструкция по монтажу Установить элемент с необходимым моментом затяжки 23.8 отверстии 266
