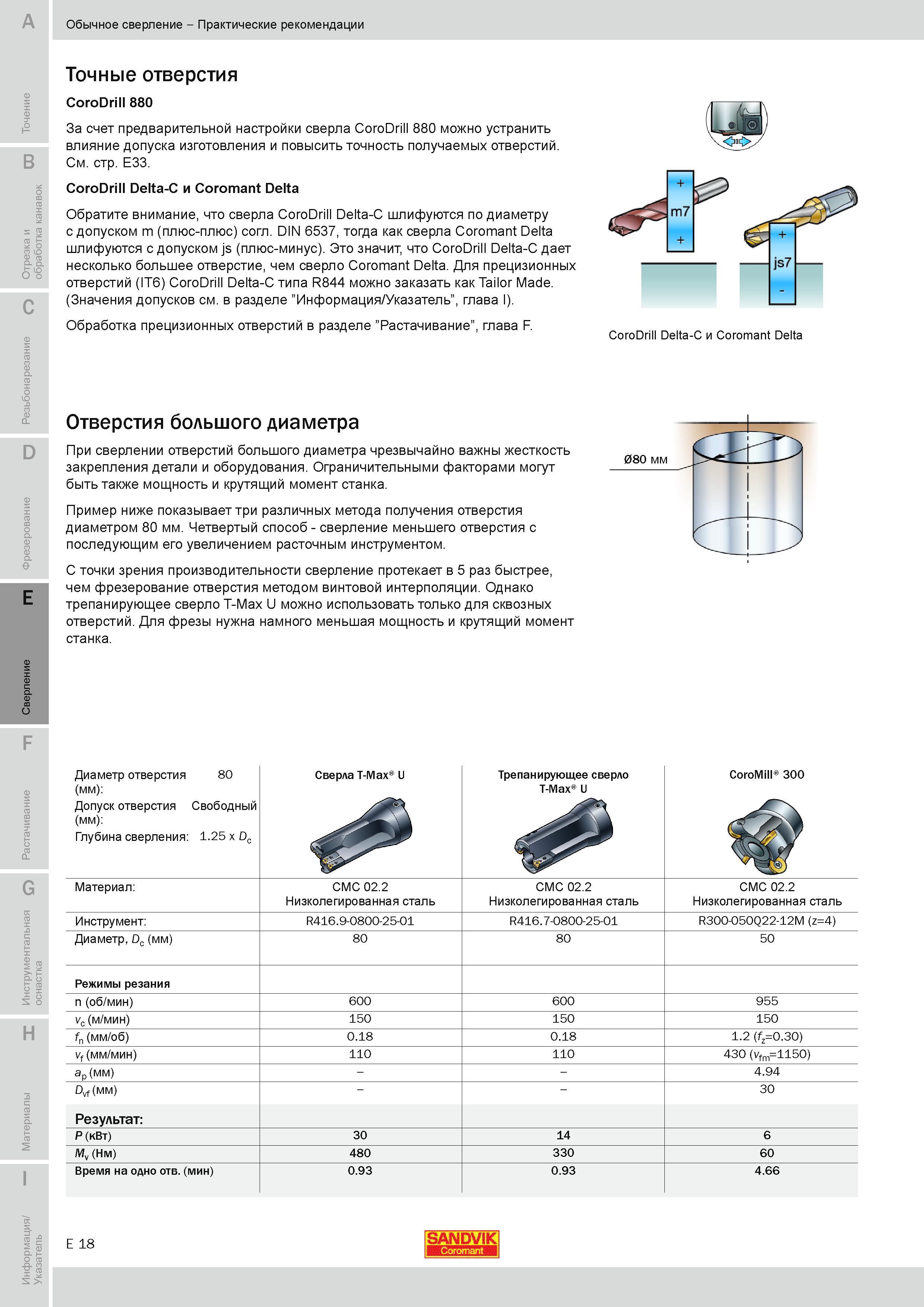

За счет предварительной настройки сверла Sandvik Coromant CoroDrill 880 можно устранить влияние допуска изготовления и повысить точность получаемых

За счет предварительной настройки сверла Sandvik Coromant CoroDrill 880 можно устранить влияние допуска изготовления и повысить точность получаемых отверстий CoroDrill Delta-C и Coromant Delta Обратите внимание что сверла CoroDrill Delta-C шлифуются по диаметру с допуском m (плюс-плюс) согл. DIN 6537 тогда как сверла Coromant Delta шлифуются с допуском js (плюс-минус). Это значит что CoroDrill Delta-C дает несколько большее отверстие чем сверло Coromant Delta. Для прецизионных отверстий (IT6) CoroDrill Delta-C типа R844 можно заказать как Tailor Made. (Значения допусков см. в разделе Информация Указатель глава I). Обработка прецизионных отверстий в разделе Растачивание глава F. CoroDrill Delta-C и Coromant Delta D E Отверстия большого диаметра При сверлении отверстий большого диаметра чрезвычайно важны жесткость закрепления детали и оборудования. Ограничительными факторами могут быть также мощность и крутящий момент станка. Пример ниже показывает три различных метода получения отверстия диаметром 80 мм. Четвертый способ - сверление меньшего отверстия с последующим его увеличением расточным инструментом. С точки зрения производительности сверление протекает в 5 раз быстрее чем фрезерование отверстия методом винтовой интерполяции. Однако трепанирующее сверло T-Max U можно использовать только для сквозных отверстий. Для фрезы нужна намного меньшая мощность и крутящий момент станка. F G Диаметр отверстия 80 (мм) Допуск отверстия Свободный (мм) Глубина сверления 1.25 x Dc Сверла T-Max U Трепанирующее сверло T-Max U CoroMill 300 Материал CMC 02.2 Низколегированная сталь CMC 02.2 Низколегированная сталь CMC 02.2 Низколегированная сталь Инструмент R416.9-0800-25-01 R416.7-0800-25-01 R300-050Q22-12M (z4) Диаметр Dc (мм) 80 80 50 Режимы резания n (об/мин) 600 600 955 vc (м/мин) 150 150 150 fn (мм/об) 0.18 0.18 1.2 (fz0.30) vf (мм/мин) 110 110 430 (vfm1150) Ap (мм) 4.94 Dvf (мм) 30 Результат P (кВт) 30 14 6 Mv (Нм) 480 330 60 Время на одно отв. (мин) 0.93 0.93 4.66 H CL (Г о E 18 SANDVIK Обычное сверление Практические рекомендации Точные отверстия CoroDrill 880
