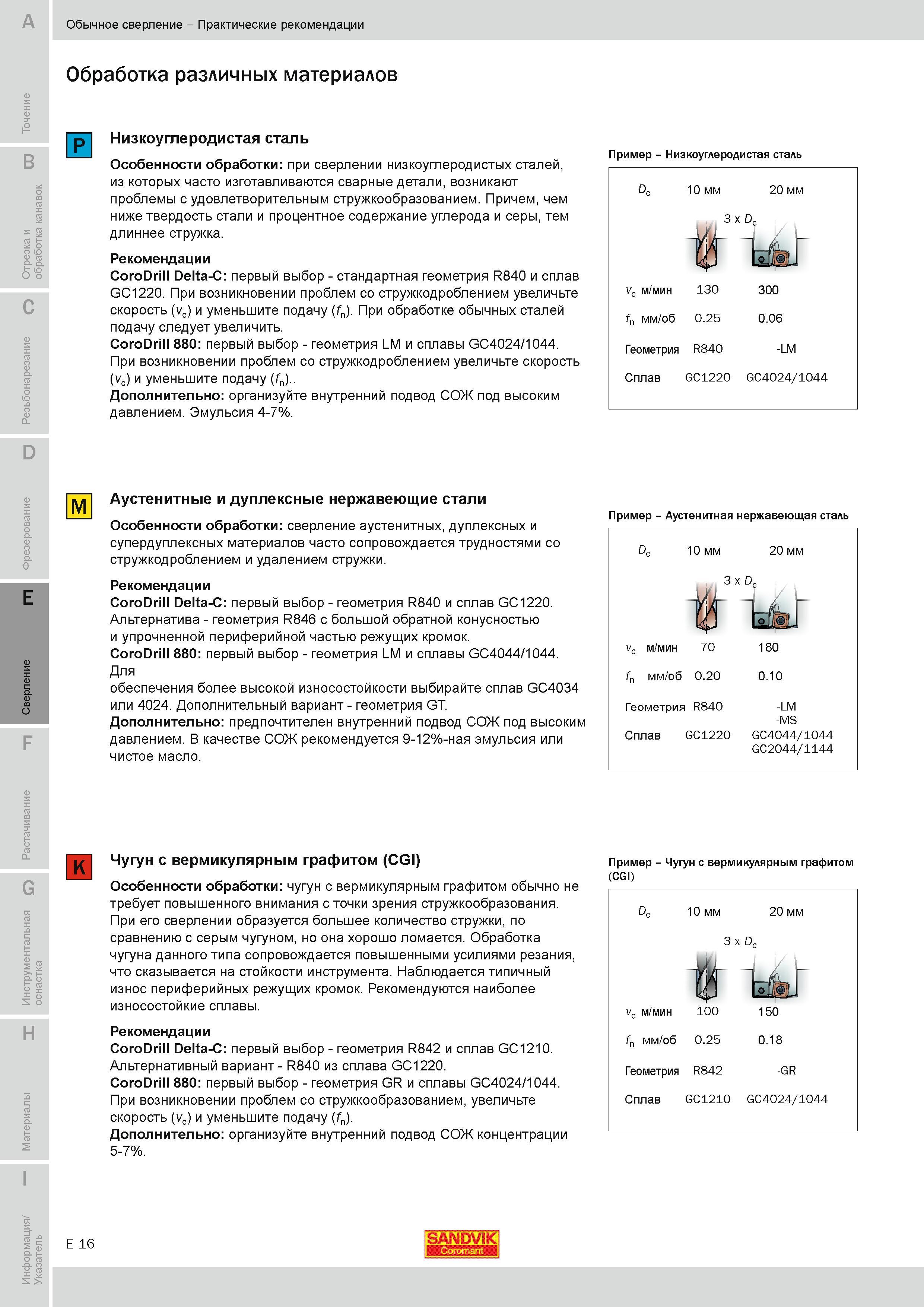

Особенности обработки при сверлении низкоуглеродистых сталей из которых часто изготавливаются сварные детали возникают проблемы с удовлетворительны

Особенности обработки при сверлении низкоуглеродистых сталей из которых часто изготавливаются сварные детали возникают проблемы с удовлетворительным стружкообразованием. Причем чем ниже твердость стали и процентное содержание углерода и серы тем длиннее стружка. Рекомендации CoroDrill Delta-C первый выбор - стандартная геометрия R840 и сплав GC1220. При возникновении проблем стружкодроблением увеличьте скорость (vc) и уменьшите подачу (fn). При обработке обычных сталей подачу следует увеличить. CoroDrill 880 первый выбор - геометрия LM и сплавы GC4024 1044. При возникновении проблем стружкодроблением увеличьте скорость (vc) и уменьшите подачу (fn).. Дополнительно организуйте внутренний подвод СОЖ под высоким давлением. Эмульсия 4-7%. Пример - Низкоуглеродистая сталь Dc 10 мм 20 мм 3 x D -A L- У 1- 1 djfcf vc м/мин 130 300 fn мм/об 0.25 0.06 Геометрия R840 -LM Сплав GC1220 GC4024 1044 M Дустенитные и дуплексные нержавеющие стали Особенности обработки сверление аустенитных дуплексных и супердуплексных материалов часто сопровождается трудностями стружкодроблением и удалением стружки. Рекомендации CoroDrill Delta-C первый выбор - геометрия R840 и сплав GC1220. Альтернатива - геометрия R846 с большой обратной конусностью и упрочненной периферийной частью режущих кромок. CoroDrill 880 первый выбор - геометрия LM и сплавы GC4044 1044. Для обеспечения более высокой износостойкости выбирайте сплав GC4034 или 4024. Дополнительный вариант - геометрия GT. Дополнительно предпочтителен внутренний подвод СОЖ под высоким давлением. В качестве СОЖ рекомендуется 9-12%-ная эмульсия или чистое масло. Пример - Аустенитная нержавеющая сталь Dc 10 мм 20 мм 3 x D f 1 dfcf vc м/мин 70 180 fn мм/об 0.20 0.10 Геометрия R840 -LM -MS Сплав GC1220 GC4044 1044 GC2044 1144 Чугун с вермикулярным графитом (CGI) Особенности обработки чугун с вермикулярным графитом обычно не требует повышенного внимания с точки зрения стружкообразования. При его сверлении образуется большее количество стружки по сравнению с серым чугуном но она хорошо ломается. Обработка чугуна данного типа сопровождается повышенными усилиями резания что сказывается на стойкости инструмента. Наблюдается типичный износ периферийных режущих кромок. Рекомендуются наиболее износостойкие сплавы. Рекомендации CoroDrill Delta-C первый выбор - геометрия R842 и сплав GC1210. Альтернативный вариант - R840 из сплава GC1220. CoroDrill 880 первый выбор - геометрия GR и сплавы GC4024 1044. При возникновении проблем стружкообразованием увеличьте скорость (vc) и уменьшите подачу (fn). Дополнительно организуйте внутренний подвод СОЖ концентрации 5-7%. Пример - Чугун с вермикулярным графитом (CGI) Dc 10 мм 20 мм 3 x Dc Utl 1 f vc м/мин 100 150 fn мм/об 0.25 0.18 Геометрия R842 -GR Сплав GC1210 GC4024 1044 E 16 SANDVIK Обычное сверление Практические рекомендации Обработка различных материалов Низкоуглеродистая сталь
