Высокопроизводительные корпусные торцевые фрезы GESAC MFB160 для фрезерования плоских поверхностей заготовок из чугуна Общий вид инструмента

Высокопроизводительные корпусные торцевые фрезы GESAC MFB160 для фрезерования плоских поверхностей заготовок из чугуна Общий вид инструмента

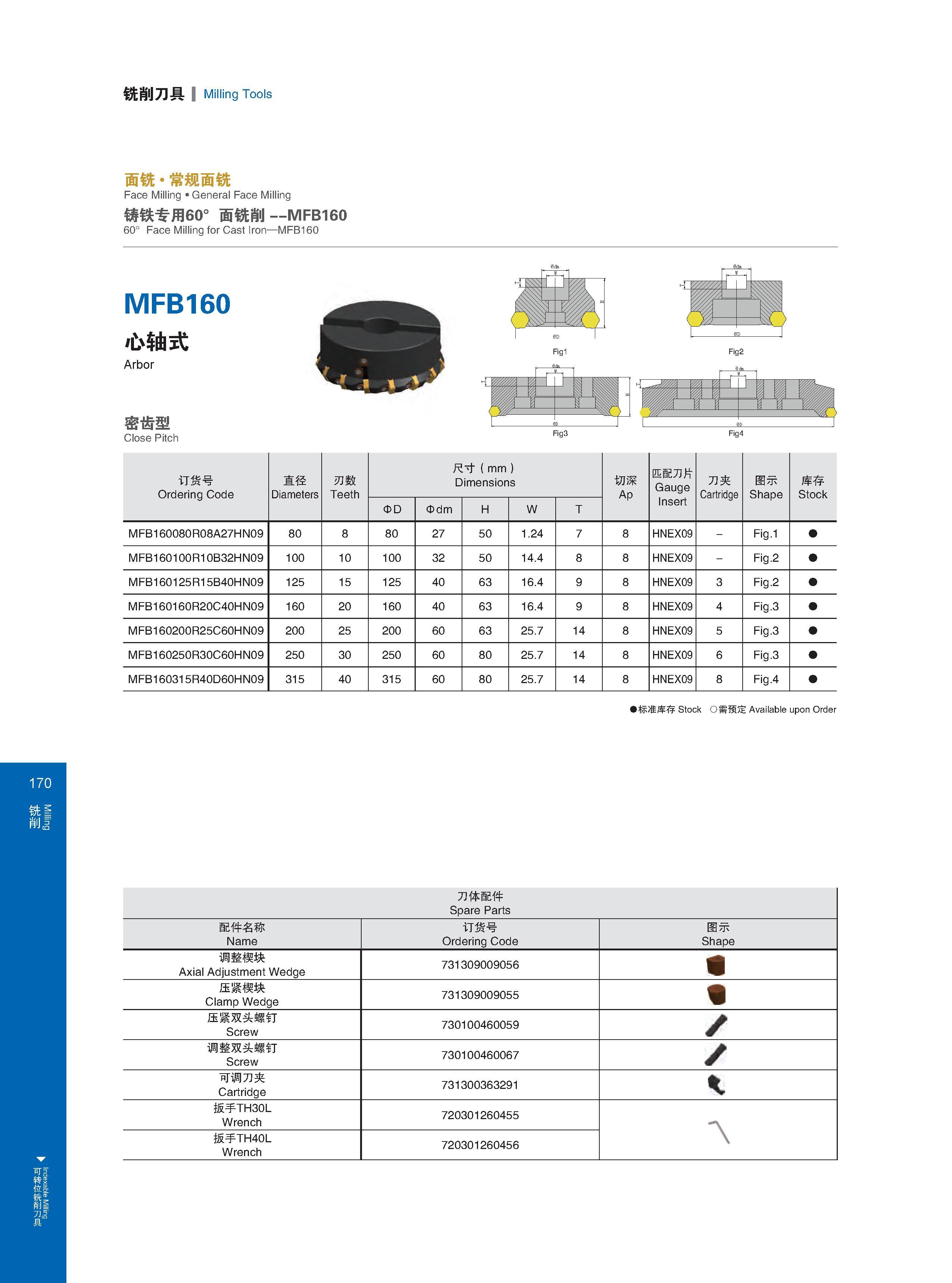

Высокопроизводительные корпусные торцевые фрезы GESAC MFB160 для фрезерования плоских поверхностей заготовок из чугуна Общий вид инструмента _ китайского металлорежущего с режущими сменными пластинами из твердого сплава Обозначение по каталогу Комплектующие Indexable Milling 铣削刀具 Milling Tools 面铣 常规面铣 General Face Milling 铸铁专用60°面铣削 MFB160 60°Face Milling for Cast Iron Чугун MFB160 MFB160 心轴式 Arbor 密齿型 Close Pitch Fig3 Fig4 订货号 Ordering Code Обозначение инструмента (код заказа) 直径 Diameters Диаметр 刃数 Teeth Количество режущих зубьев 尺寸 Dimensions (mm) Размеры в мм 切深 Ap 匹配刀片 Gauge Insert 刀夹 Cartridge 图示 Shape 库存 Stock OD Odm H W T MFB160080R08A27HN09 80 8 80 27 50 1.24 7 8 HNEX09 - Fig.1 MFB160100R10B32HN09 100 10 100 32 50 14.4 8 8 HNEX09 - Fig.2 MFB160125R15B40HN09 125 15 125 40 63 16.4 9 8 HNEX09 3 Fig.2 MFB160160R20C40HN09 160 20 160 40 63 16.4 9 8 HNEX09 4 Fig.3 MFB160200R25C60HN09 200 25 200 60 63 25.7 14 8 HNEX09 5 Fig.3 MFB160250R30C60HN09 250 30 250 60 80 25.7 14 8 HNEX09 6 Fig.3 MFB160315R40D60HN09 315 40 315 60 80 25.7 14 8 HNEX09 8 Fig.4 标准库存Stock 需预定Available upon Order 170 刀体配件 Spare Parts Запасные части 配件名称 订货号 图示 Name Ordering Code Обозначение инструмента (код заказа) Shape 调整楔块 Axial Adjustment Wedge 731309009056 m 压紧楔块 Clamp Wedge 731309009055 % 压紧双头螺钉 Screw Винт 730100460059 调整双头螺钉 Screw Винт 730100460067 可调刀夹 Cartridge 731300363291 扳手TH30L Wrench Ключ 720301260455 扳手TH40L Wrench Ключ 720301260456
