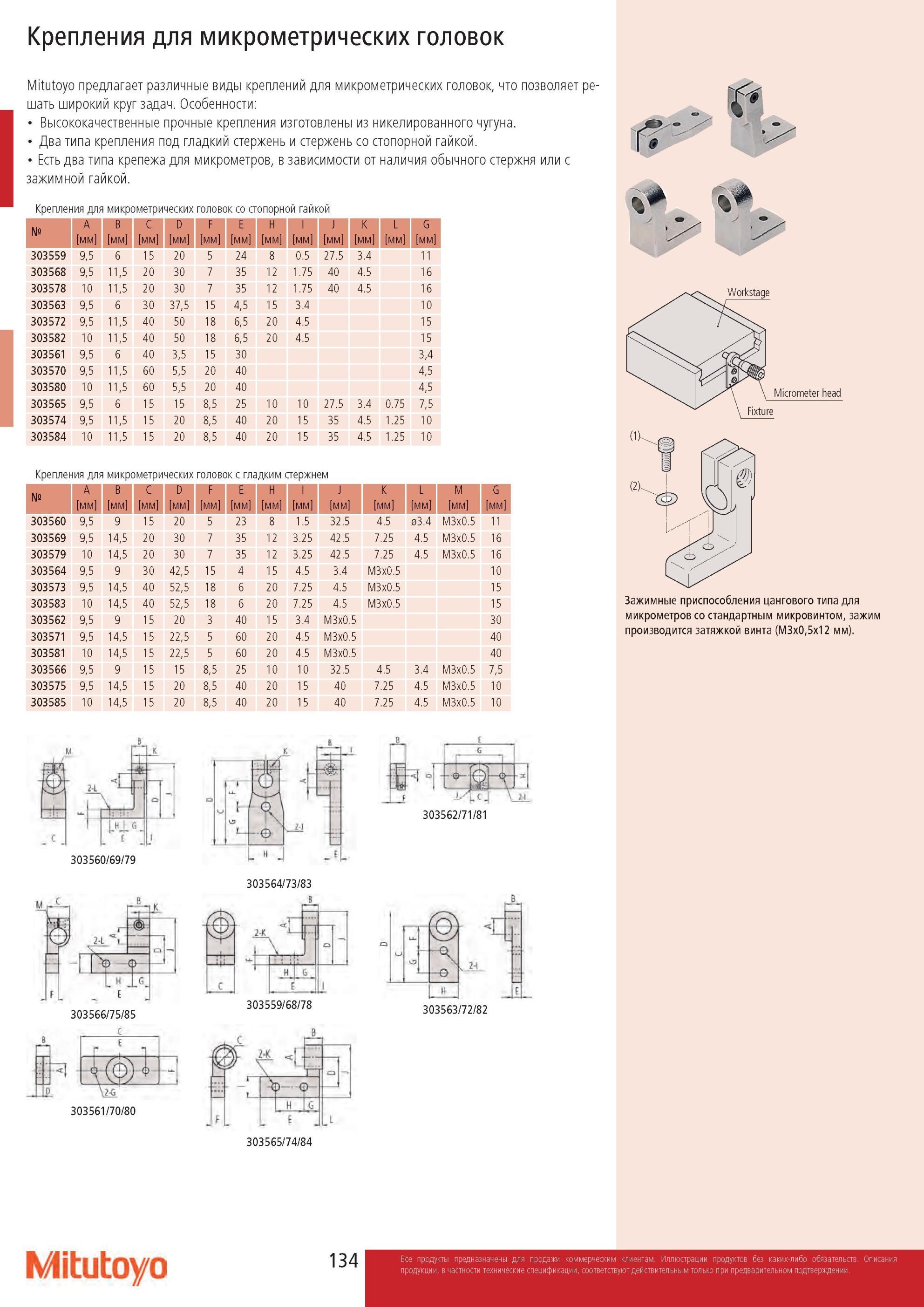

Высококачественные крепления Mitutoyo для микрометрических головок изготовлены из никелированного чугуна Основные виды и размеры Крепления для микрометрических головок Mitutoyo предлагает различные виды креплений для микрометрических головок, что позволяет ре шать широкий круг задач. Особенности Высококачественные прочные крепления изготовлены из никелированного чугуна. Два типа крепления под гладкий стержень и стержень со стопорной гайкой. Есть два типа крепежа для микрометров, в зависимости от наличия обычного стержня или с зажимной гайкой. Крепления для микрометрических головок со стопорной гайкой № A [мм] B [мм] C [мм] D [мм] F [мм] E [мм] H [мм] I [мм] [мм] K [мм] L [мм] G [мм] 303559 9,5 6 15 20 5 24 8 0.5 27.5 3.4 11 303568 9,5 11,5 20 30 7 35 12 1.75 40 4.5 16 303578 10 11,5 20 30 7 35 12 1.75 40 4.5 16 303563 9,5 6 30 37,5 15 4,5 15 3.4 10 303572 9,5 11,5 40 50 18 6,5 20 4.5 15 303582 10 11,5 40 50 18 6,5 20 4.5 15 303561 9,5 6 40 3,5 15 30 3,4 303570 9,5 11,5 60 5,5 20 40 4,5 303580 10 11,5 60 5,5 20 40 4,5 303565 9,5 6 15 15 8,5 25 10 10 27.5 3.4 0.75 7,5 303574 9,5 11,5 15 20 8,5 40 20 15 35 4.5 1.25 10 303584 10 11,5 15 20 8,5 40 20 15 35 4.5 1.25 10 Крепления для микрометрических головок с гладким стержнем № A [мм] B [мм] C [мм] D [мм] F [мм] E [мм] H [мм] I [мм] [мм] K [мм] L [мм] M [мм] G [мм] 303560 9,5 9 15 20 5 23 8 1.5 32.5 4.5 03.4 M3x0.5 11 303569 9,5 14,5 20 30 7 35 12 3.25 42.5 7.25 4.5 M3x0.5 16 303579 10 14,5 20 30 7 35 12 3.25 42.5 7.25 4.5 M3x0.5 16 303564 9,5 9 30 42,5 15 4 15 4.5 3.4 M3x0.5 10 303573 9,5 14,5 40 52,5 18 6 20 7.25 4.5 M3x0.5 15 303583 10 14,5 40 52,5 18 6 20 7.25 4.5 M3x0.5 15 303562 9,5 9 15 20 3 40 15 3.4 M3x0.5 30 303571 9,5 14,5 15 22,5 5 60 20 4.5 M3x0.5 40 303581 10 14,5 15 22,5 5 60 20 4.5 M3x0.5 40 303566 9,5 9 15 15 8,5 25 10 10 32.5 4.5 3.4 M3x0.5 7,5 303575 9,5 14,5 15 20 8,5 40 20 15 40 7.25 4.5 M3x0.5 10 303585 10 14,5 15 20 8,5 40 20 15 40 7.25 4.5 M3x0.5 10 Зажимные приспособления цангового типа для микрометров со стандартным микровинтом, зажим производится затяжкой винта (M3x0,5x12 мм). 303566/75/85 • 1 Р U-G 303561/70/80 303564/73/83 % -Шч 303559/68/78 4- t] о - 3 303562/71/81 Mitutoyo Высококачественные крепления Mitutoyo для микрометрических головок изготовлены из никелированного чугуна Основные виды и размеры
