Максимальная допускаемая нагрузка микрометрической головки зависит в основном от метода крепления и от того, является нагрузка статической или динамической

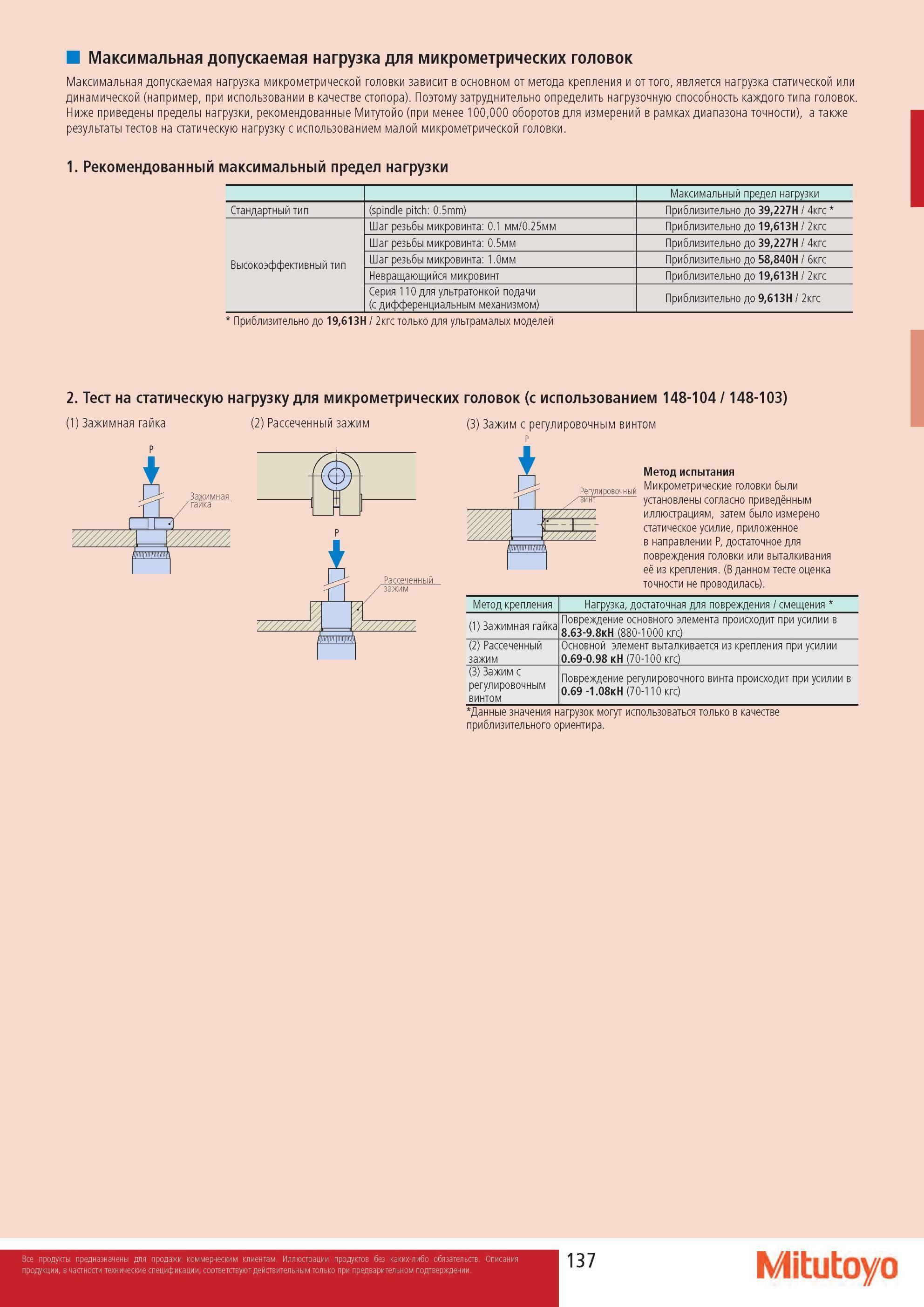

Максимальная допускаемая нагрузка микрометрической головки зависит в основном от метода крепления и от того, является нагрузка статической или динамической (например, при использовании в качестве стопора). Поэтому затруднительно определить нагрузочную способность каждого типа головок. Ниже приведены пределы нагрузки, рекомендованные Митутойо (при менее 100,000 оборотов для измерений в рамках диапазона точности), а также результаты тестов на статическую нагрузку с использованием малой микрометрической головки. 1. Рекомендованный максимальный предел нагрузки Максимальный предел нагрузки Стандартный тип (spindle pitch 0.5mm) Приблизительно до 39,227Н 4кгс Высокоэффективный тип Шаг резьбы микровинта 0.1 мм/0.25мм Приблизительно до 19,613Н 2кгс Шаг резьбы микровинта 0.5мм Приблизительно до 39,227Н 4кгс Шаг резьбы микровинта 1.0мм Приблизительно до 58,840Н 6кгс Невращающийся микровинт Приблизительно до 19,613Н 2кгс Серия 110 для ультратонкой подачи (с дифференциальным механизмом) Приблизительно до 9,613Н 2кгс Приблизительно до 19,613Н 2кгс только для ультрамалых моделей 2. Тест на (1) Зажимная статическую нагрузку для микрометрических головок (с использованием 148-104 148-103) гайка (2) Рассеченный зажим (3) Зажим с регулировочным винтом к Регулировочный "'винт Метод испытания Микрометрические головки были установлены согласно приведённым иллюстрациям, затем было измерено статическое усилие, приложенное в направлении Р, достаточное для повреждения головки или выталкивания её из крепления. (В данном тесте оценка точности не проводилась). Метод крепления Нагрузка, достаточная для повреждения смещения (1) Зажимная гайка Повреждение основного элемента происходит при усилии в 8.63-9.8кН (880-1000 кгс) (2) Рассеченный зажим Основной элемент выталкивается из крепления при усилии 0.69-0.98 кН (70-100 кгс) (3) Зажим с регулировочным винтом Повреждение регулировочного винта происходит при усилии в 0.69 -1.08кН (70-110 кгс) Данные значения нагрузок могут использоваться только в качестве приблизительного ориентира. P P Mitutoyo Максимальная допускаемая нагрузка для микрометрических головок
