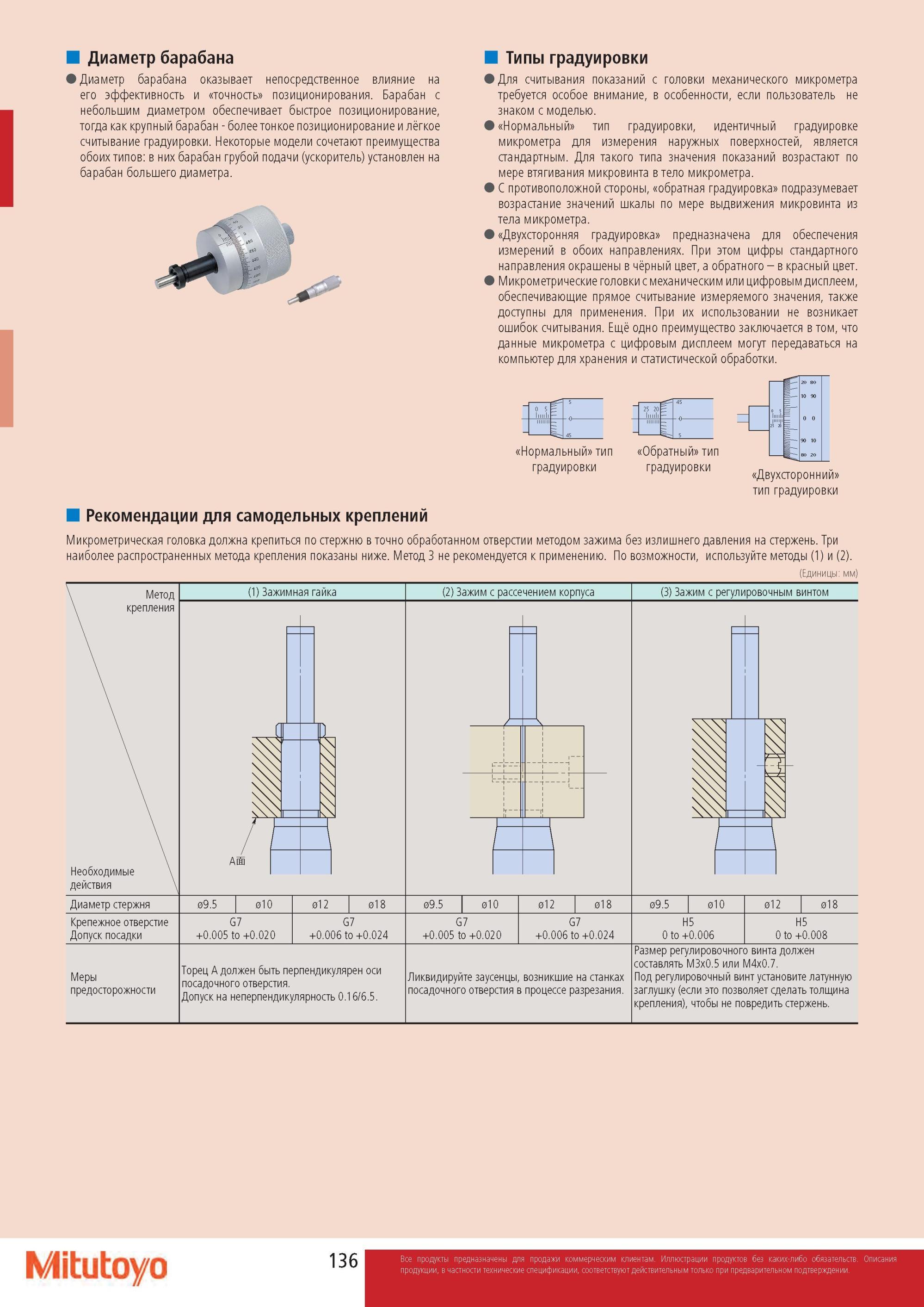

Диаметр барабана оказывает непосредственное влияние на его эффективность и точность позиционирования Барабан с небольшим диаметром обеспечивает быстрое позиционирование, тогда как крупный барабан - более тонкое позиционирование и лёгкое считывание градуировки. Некоторые модели сочетают преимущества обоих типов в них барабан грубой подачи (ускоритель) установлен на барабан большего диаметра. Типы градуировки Для считывания показаний с головки механического микрометра требуется особое внимание, в особенности, если пользователь не знаком с моделью. Нормальный тип градуировки, идентичный градуировке микрометра для измерения наружных поверхностей, является стандартным. Для такого типа значения показаний возрастают по мере втягивания микровинта в тело микрометра. С противоположной стороны, обратная градуировка подразумевает возрастание значений шкалы по мере выдвижения микровинта из тела микрометра. Двухсторонняя градуировка предназначена для обеспечения измерений в обоих направлениях. При этом цифры стандартного направления окрашены в чёрный цвет, а обратного - в красный цвет. Микрометрические головки с механическим или цифровым дисплеем, обеспечивающие прямое считывание измеряемого значения, также доступны для применения. При их использовании не возникает ошибок считывания. Ещё одно преимущество заключается в том, что данные микрометра с цифровым дисплеем могут передаваться на компьютер для хранения и статистической обработки. Двухсторонний тип градуировки Рекомендации для самодельных креплений Микрометрическая головка должна крепиться по стержню в точно обработанном отверстии методом зажима без излишнего давления на стержень. Три наиболее распространенных метода крепления показаны ниже. Метод 3 не рекомендуется к применению. По возможности, используйте методы (1) и (2). (Единицы мм) Метод крепления Необходимые действия (1) Зажимная гайка (2) Зажим с рассечением корпуса (3) Зажим с регулировочным винтом Диаметр стержня 09.5 010 012 018 09.5 010 012 018 09.5 010 012 018 Крепежное отверстие Допуск посадки G7 +0.005 to +0.020 G7 +0.006 to +0.024 G7 +0.005 to +0.020 G7 +0.006 to +0.024 H5 0 to +0.006 H5 0 to +0.0 Меры предосторожности Торец А должен быть перпендикулярен оси посадочного отверстия. Допуск на неперпендикулярность 0.16/6.5. Ликвидируйте заусенцы, возникшие на станках посадочного отверстия в процессе разрезания. Размер регулировочного винта должен составлять М3х0.5 или М4х0.7. Под регулировочный винт установите латунную заглушку (если это позволяет сделать толщина крепления), чтобы не повредить стержень. Mitutoyo Нормальный тип градуировки Обратный тип градуировки Диаметр барабана
