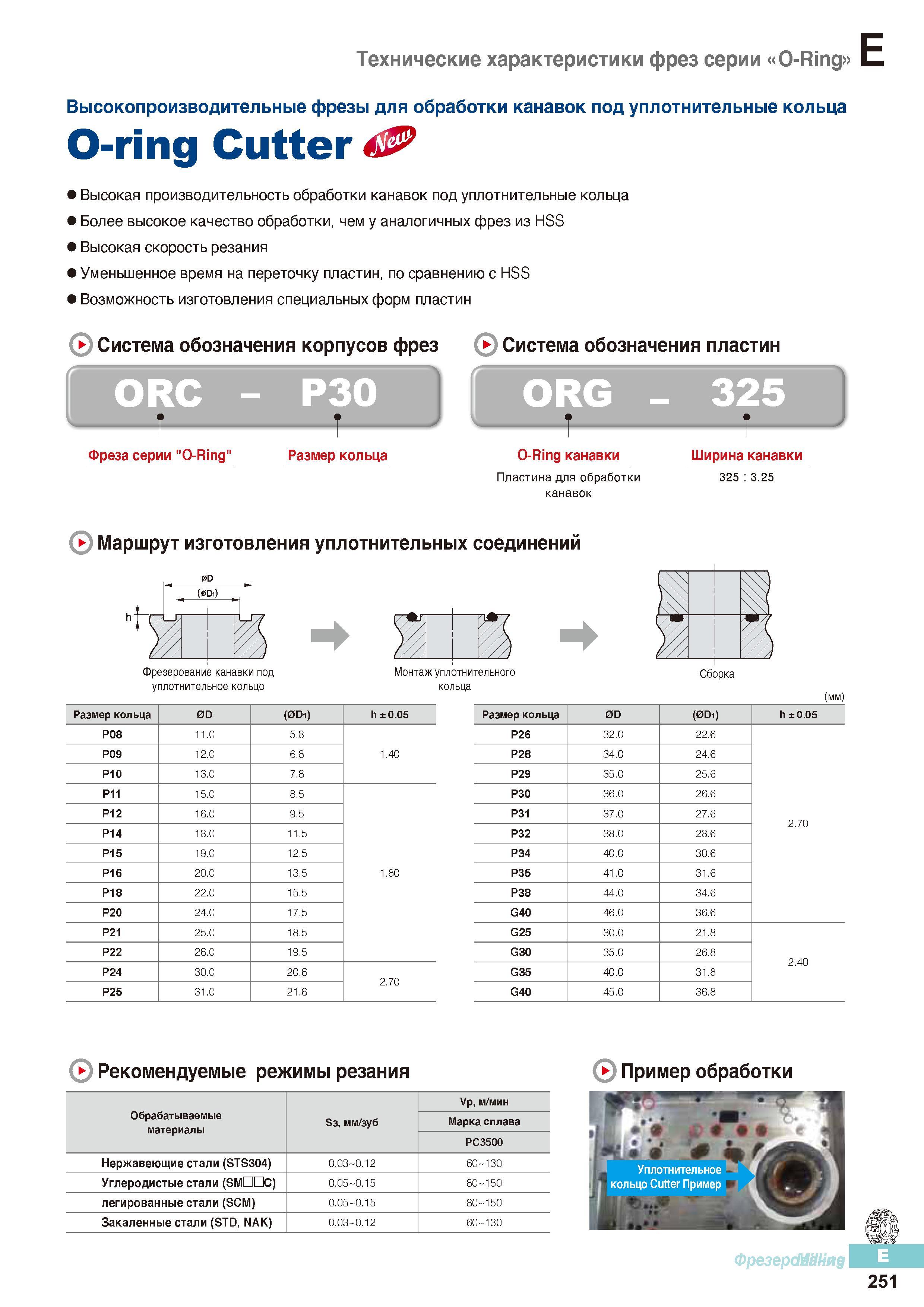

Высокая производительность обработки канавок под уплотнительные кольца Более высокое качество обработки, чем у аналогичных фрез из HSS _ Высокая скорость резания Уменьшенное время на переточку пластин, по сравнению с HSS Возможность изготовления специальных форм пластин Система обозначения корпусов фрез (у Система обозначения пластин ORC - P30 Фреза серии "O-Ring" Размер кольца ORG - 325 O-Ring канавки Пластина для обработки канавок Ширина канавки 325 3.25 Маршрут изготовления уплотнительных соединений ( Di) Фрезерование канавки под уплотнительное кольцо Монтаж уплотнительного кольца (мм) Размер кольца 0D (0D1) h ±0.05 Размер кольца 0D (0D1) h ±0.05 Р08 11.0 5.8 P26 32.0 22.6 P09 12.0 6.8 1.40 Р28 34.0 24.6 P10 13.0 7.8 P29 35.0 25.6 P11 15.0 8.5 P30 36.0 26.6 P12 16.0 9.5 P31 37.0 27.6 2.70 Р14 18.0 11.5 P32 38.0 28.6 P15 19.0 12.5 Р34 40.0 30.6 P16 20.0 13.5 1.80 P35 41.0 31.6 Р18 22.0 15.5 Р38 44.0 34.6 P20 24.0 17.5 G40 46.0 36.6 P21 25.0 18.5 G25 30.0 21.8 P22 26.0 19.5 G30 35.0 26.8 2.40 Р24 30.0 20.6 2.70 G35 40.0 31.8 P25 31.0 21.6 G40 45.0 36.8 Рекомендуемые режимы резания Обрабатываемые материалы S3, мм/зуб Vp, м/мин Марка сплава PC3500 Нержавеющие стали (STS304) 0.03 0.12 60 130 Углеродистые стали (SMDDC) 0.05 0.15 80 150 легированные стали (SCM) 0.05 0.15 80 150 Закаленные стали (STD, NAK) 0.03 0.12 60 130 251 Технические характеристики фрез серии О-Ring Высокопроизводительные фрезы для обработки канавок под уплотнительные кольца O-ring Cutter
