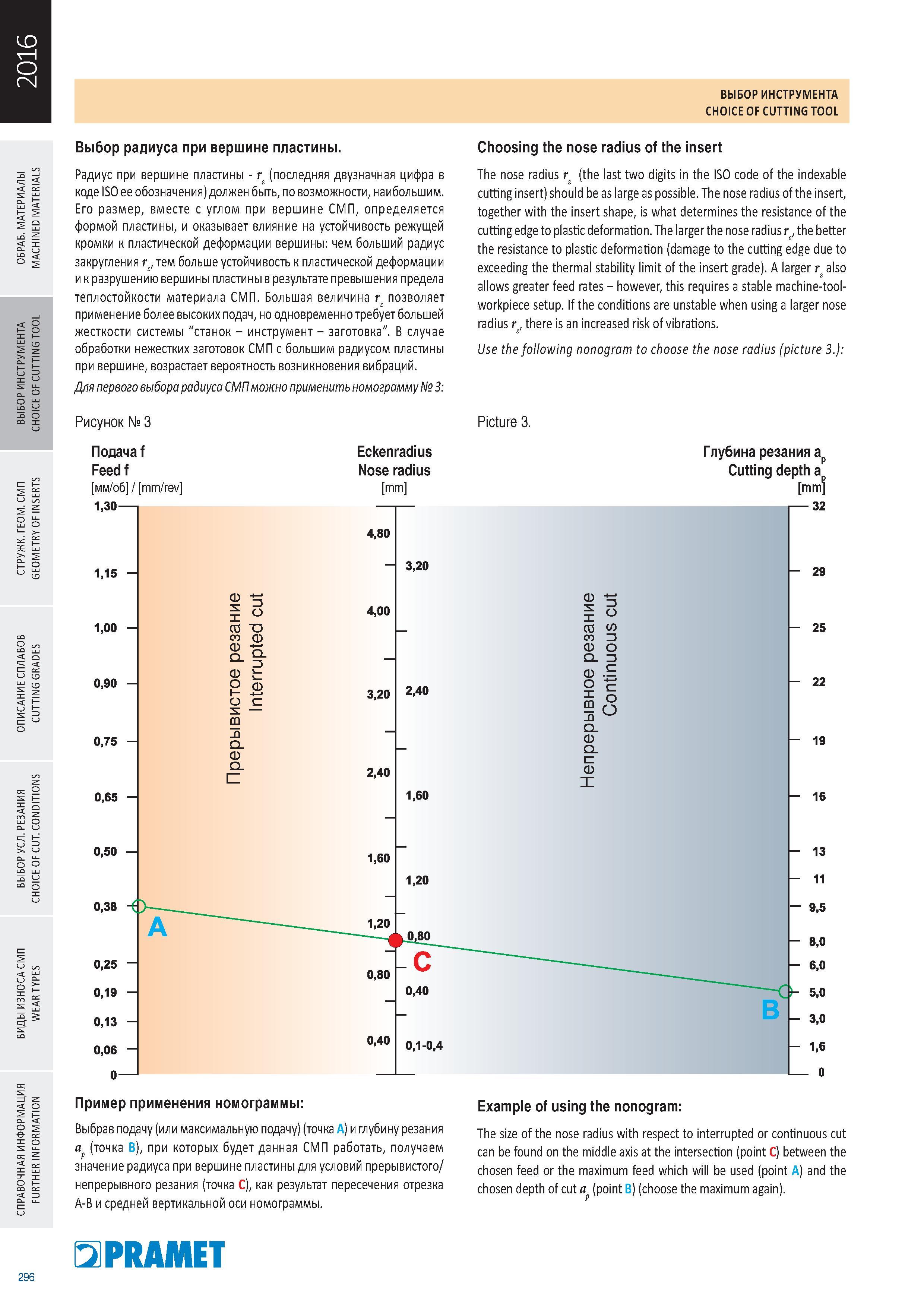

Выбор радиуса при вершине режущей пластины Радиус при вершине СМП r (последняя двузначная цифра в коде ISO ее обозначения) должен быть, по возможности, наибольшим. Его размер, вместе с углом при вершине СМП, определяется формой пластины, и оказывает влияние на устойчивость режущей кромки к пластической деформации вершины чем больший радиус закругления г, тем больше устойчивость к пластической деформации и к разрушению вершины пластины в результате превышения предела теплостойкости материала СМП. Большая величина r позволяет применение более высоких подач, но одновременно требует большей жесткости системы "станок инструмент заготовка". В случае обработки нежестких заготовок СМП с большим радиусом пластины при вершине, возрастает вероятность возникновения вибраций. Для первого выбора радиуса СМП можно применить номограмму № 3 Choosing the nose radius of the insert The nose radius r (the last two digits in the ISO code of the indexable cutting insert) should be as large as possible. The nose radius of the insert, together with the insert shape, is what determines the resistance of the cutting edge to plastic deformation. The larger the nose radius r the better the resistance to plastic deformation (damage to the cutting edge due to exceeding the thermal stability limit of the insert grade). A larger r also allows greater feed rates however, this requires a stable machine-tool-workpiece setup. If the conditions are unstable when using a larger nose radius r, there is an increased risk of vibrations. Use the following nonogram to choose the nose radius (picture 3.) Рисунок № 3 Подача f Feed f мм/об / mm/rev Picture 3. Eckenradius Nose radius mm Глубина резания ap Cutting depth ap mmp S 2 ОС x О S U- Пример применения номограммы Выбрав подачу (или максимальную подачу) (точка A) и глубину резания ap (точка B), при которых будет данная СМП работать, получаем значение радиуса при вершине пластины для условий прерывистого/ непрерывного резания (точка C), как результат пересечения отрезка A-B и средней вертикальной оси номограммы. Example of using the nonogram The size of the nose radius with respect to interrupted or continuous cut can be found on the middle axis at the intersection (point C) between the chosen feed or the maximum feed which will be used (point A) and the chosen depth of cut a (point B) (choose the maximum again). PRAMET 296 ВЫБОР ИНСТРУМЕНТА CHOICE OF CUTTING TOOL LD о io -с LQ
