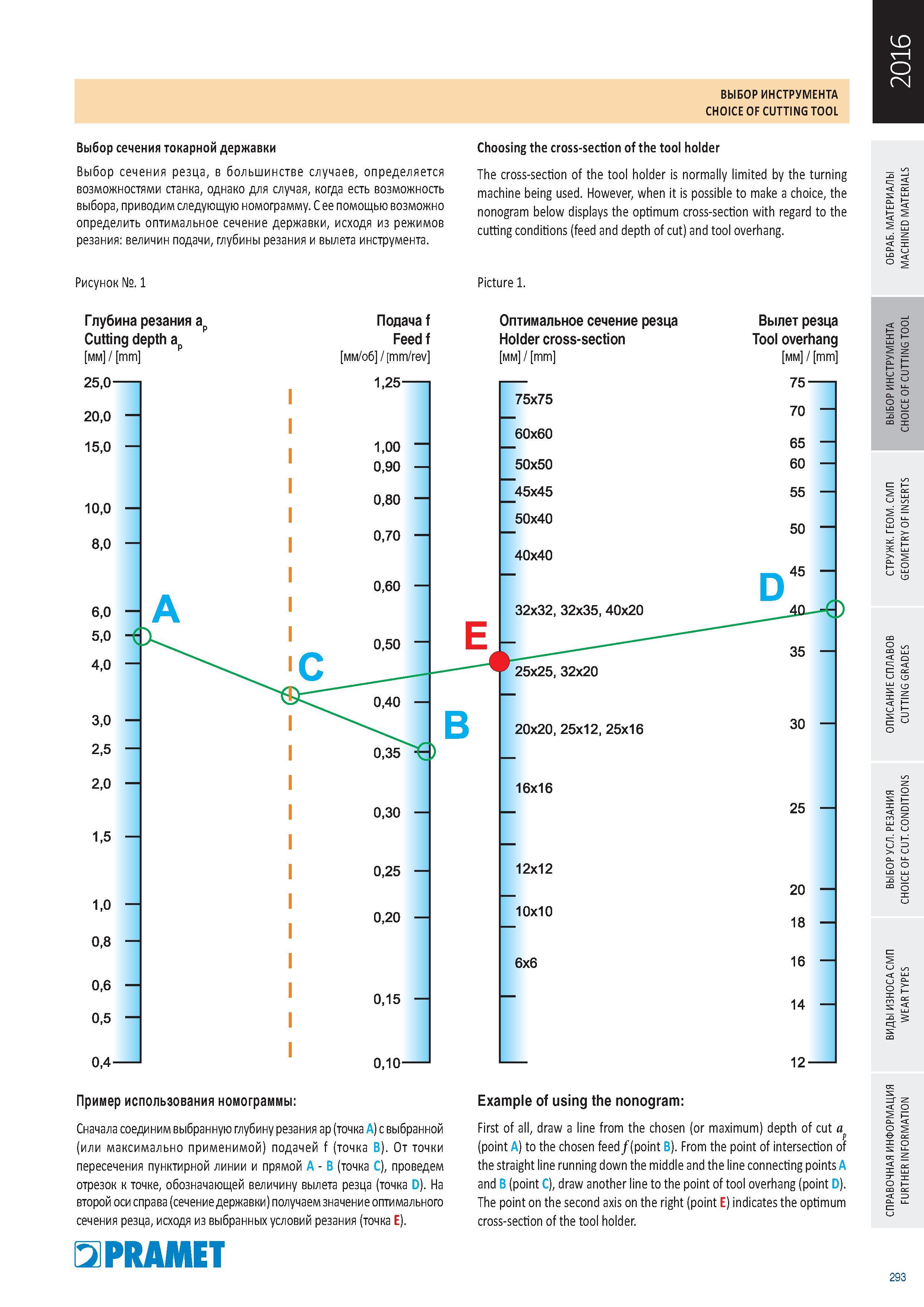

Рекомендации по правильному подбору металлорежущего инструмента Выбор сечения токарной державки Выбор сечения резца, в большинстве случаев, определяется возможностями станка, однако для случая, когда есть возможность выбора, приводим следующую номограмму. С ее помощью возможно определить оптимальное сечение державки, исходя из режимов резания величин подачи, глубины резания и вылета инструмента. Choosing the cross-section of the tool holder The cross-section of the tool holder is normally limited by the turning machine being used. However, when it is possible to make a choice, the nonogram below displays the optimum cross-section with regard to the cutting conditions (feed and depth of cut) and tool overhang. oc Рисунок №. 1 Picture 1. Глубина резания ap Cutting depth ap мм / mm Подача f Feed f мм/об / mm/rev Оптимальное сечение резца Holder cross-section мм / mm Вылет резца Tool overhang мм / mm О О 3 f s о LD о 2 о CD X и- LQ 2 Пример использования номограммы Сначала соединим выбранную глубину резания ap (точка А) с выбранной (или максимально применимой) подачей f (точка B). От точки пересечения пунктирной линии и прямой А В (точка С), проведем отрезок к точке, обозначающей величину вылета резца (точка D). На второй оси справа (сечение державки) получаем значение оптимального сечения резца, исходя из выбранных условий резания (точка Е). PRAMET Example of using the nonogram First of all, draw a line from the chosen (or maximum) depth of cut ap (point A) to the chosen feed f (point B). From the point of intersection of the straight line running down the middle and the line connecting points A and B (point C), draw another line to the point of tool overhang (point D). The point on the second axis on the right (point E) indicates the optimum cross-section of the tool holder. S s OC X О s u- 293 ВЫБОР ИНСТРУМЕНТА CHOICE OF CUTTING TOOL
