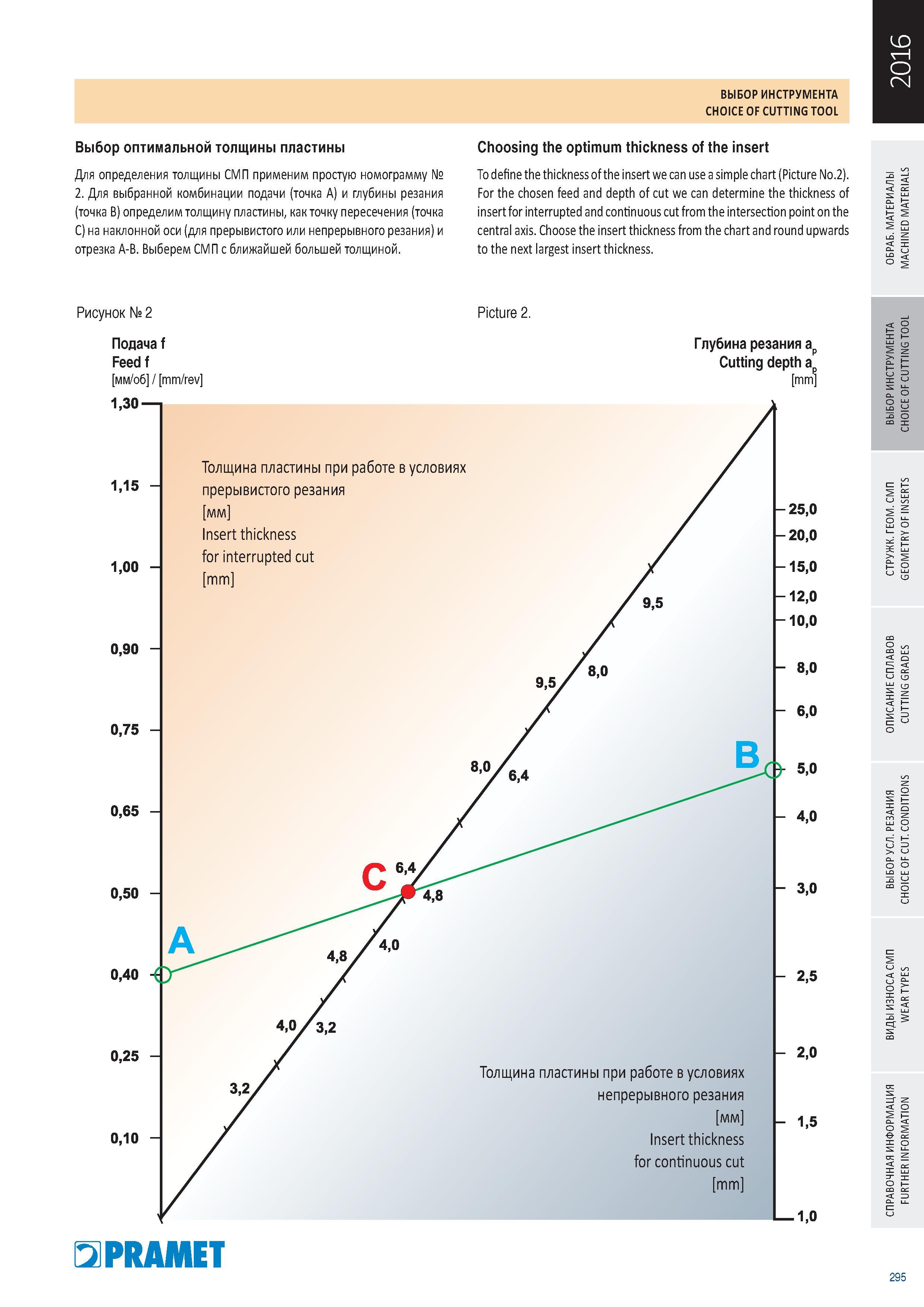

Выбор оптимальной толщины сменной режущей пластины Для определения толщины СМП применим простую номограмму № 2. Для выбранной комбинации подачи (точка A) и глубины резания (точка B) определим толщину пластины, как точку пересечения (точка С) на наклонной оси (для прерывистого или непрерывного резания) и отрезка A-B. ВЫБОР ИНСТРУМЕНТА CHOICE OF CUTTING TOOL Выберем СМП с ближайшей большей толщиной. Choosing the optimum thickness of the insert To define the thickness of the insert we can use a simple chart (Picture No.2). For the chosen feed and depth of cut we can determine the thickness of insert for interrupted and continuous cut from the intersection point on the central axis. Choose the insert thickness from the chart and round upwards to the next largest insert thickness. oc Рисунок № 2 Picture 2. Подача f Feed f мм/об / mm/rev 1,30 I 1,15 Глубина резания ap Cutting depth ap mm 1,00 0,90 0,75 0,65 0,50 0,40 0,25 0,10 1.0 О LD о 2 и- LQ 2 S 2 ОС х О S Lb PRAMET 295
