Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная внутренняя обработка Направление вращения шпинделя исполнение резьбы На

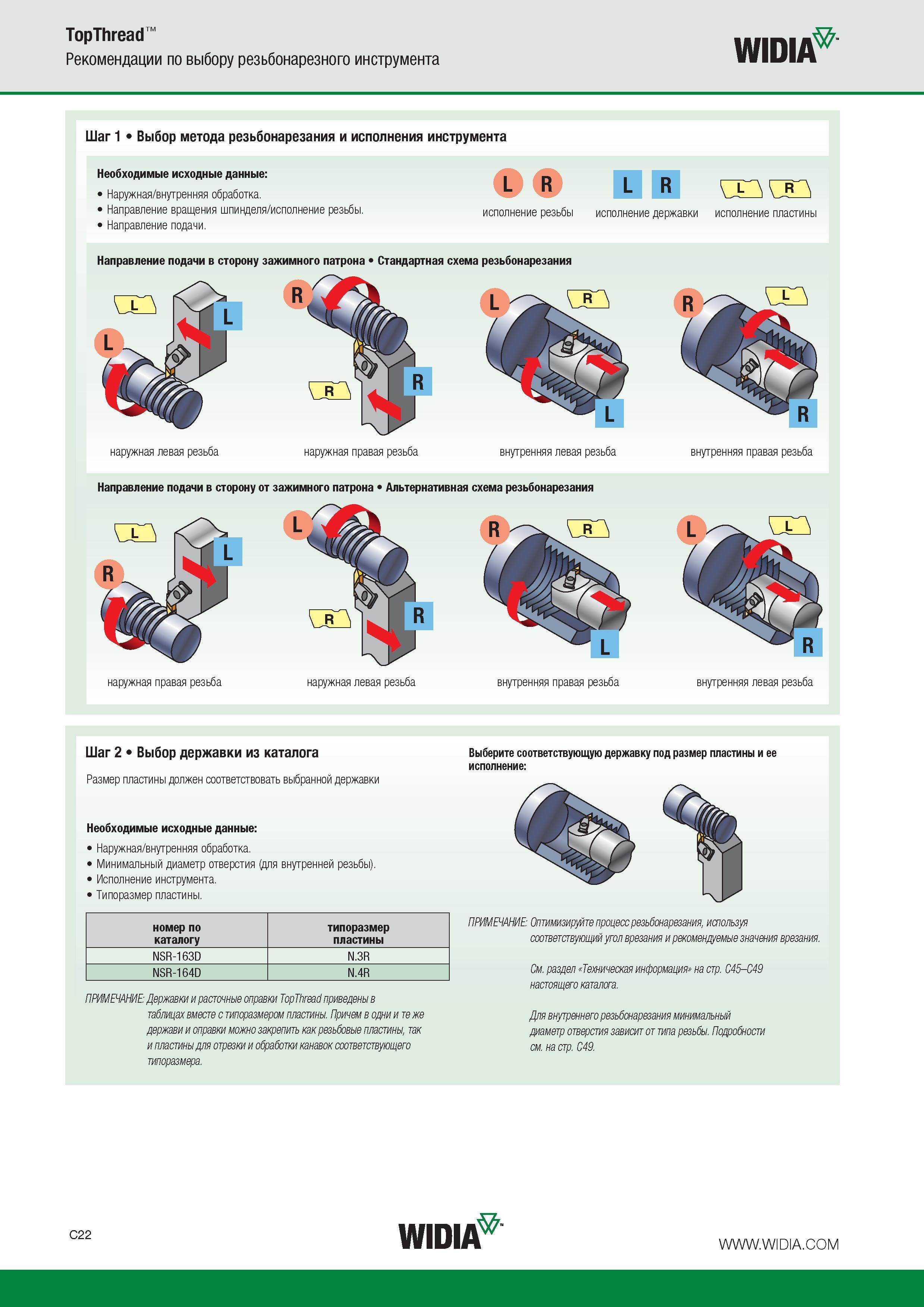

Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная внутренняя обработка. Направление вращения шпинделя исполнение резьбы. Направление подачи. L R СОЖ исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона Стандартная схема резьбонарезания внутренняя левая резьба Направление подачи в сторону от зажимного патрона Альтернативная схема резьбонарезания Шаг 2 Выбор державки из каталога Размер пластины должен соответствовать выбранной державки Необходимые исходные данные Наружная внутренняя обработка. Минимальный диаметр отверстия (для внутренней резьбы). Исполнение инструмента. Типоразмер пластины. ПРИМЕЧАНИЕ Державки и расточные оправки TopThread приведены в таблицах вместе с типоразмером пластины. Причем в одни и те же держави и оправки можно закрепить как резьбовые пластины так Выберите соответствующую державку под размер пластины и ее исполнение номер по типоразмер каталогу пластины NSR-163D N.3R NSR-164D N.4R ПРИМЕЧАНИЕ Оптимизируйте процесс резьбонарезания используя соответствующий угол врезания и рекомендуемые значения врезания. См. раздел Техническая информация на стр. C45-C49 настоящего каталога. Для внутреннего резьбонарезания минимальный диаметр отверстия зависит от типа резьбы. Подробности см. на стр. C49. типоразмера. TopThread Рекомендации по выбору резьбонарезного инструмента WIDIA Шаг 1
