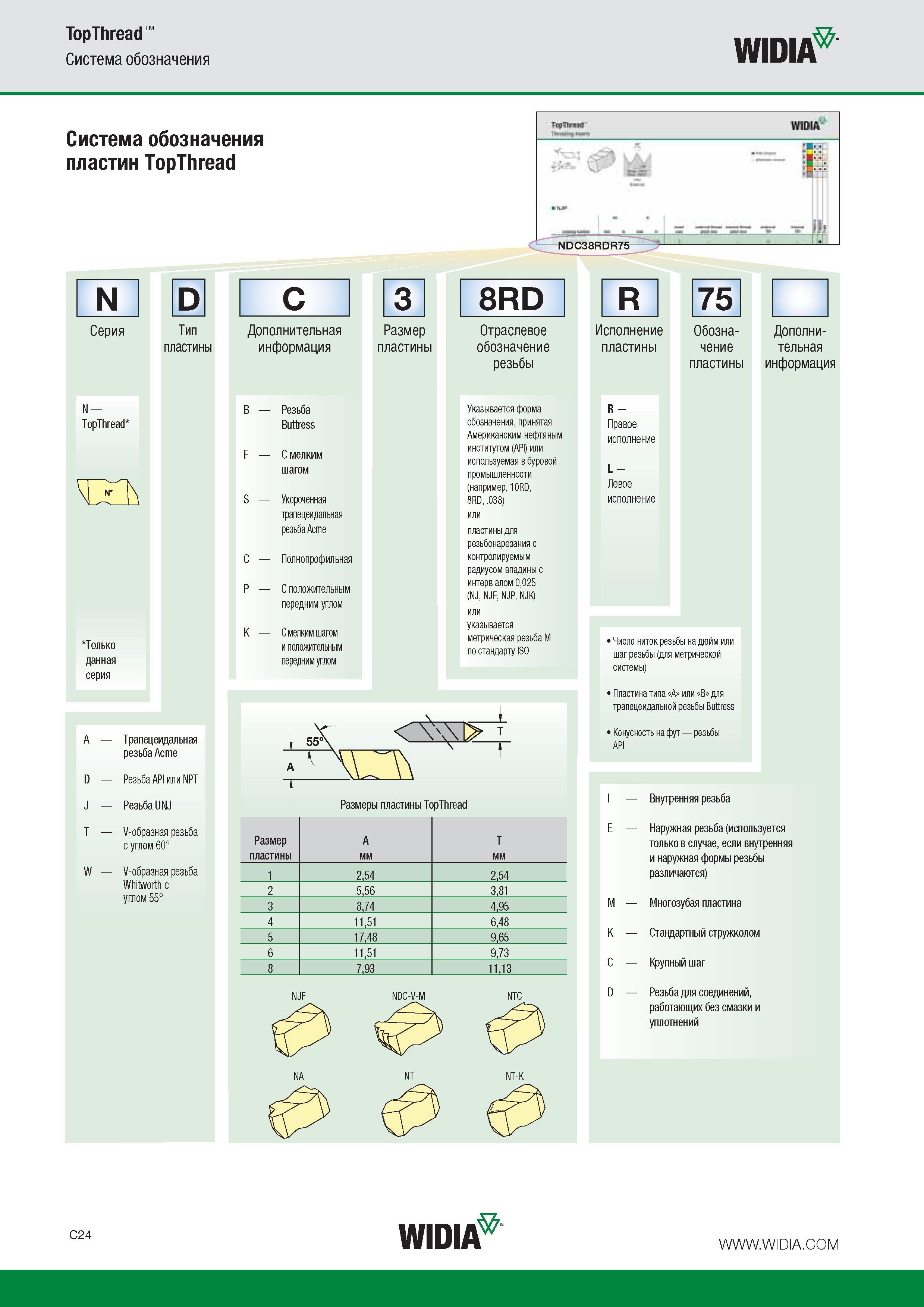

Система обозначения резьбонарезных пластин WIDIA TopThread Серия D Тип пластины Дополнительная информация Размер пластины Отраслевое обозначение резьбы Исполнение

Система обозначения резьбонарезных пластин WIDIA TopThread Серия D Тип пластины Дополнительная информация Размер пластины Отраслевое обозначение резьбы Исполнение пластины Обозначение Дополни- тельная пластины информация N TopThread Только данная серия A D J T W Трапецеидальная резьба Acme Резьба API или NPT Резьба UNJ V-образная резьба с углом 60 V-образная резьба Whitworth с углом 55 B Резьба Buttress F С мелким шагом S Укороченная трапецеидальная резьба Acme C Полнопрофильная P С положительным передним углом K С мелким шагом и положительным передним углом Указывается форма обозначения принятая Американским нефтяным институтом (API) или используемая в буровой промышленности (например 10RD 8RD .038) или пластины для резьбонарезания с контролируемым радиусом впадины с интерв алом 0025 (NJ NJF NJP NJK) или указывается метрическая резьба M по стандарту ISO 1 1 5б Размеры пластины TopThread Размер пластины A мм T мм 1 254 254 2 556 381 3 874 495 4 1151 648 5 1748 965 6 1151 973 8 793 1113 NJF NDC-V-M NTC NA R - Правое исполнение L - Левое исполнение Число ниток резьбы на дюйм или шаг резьбы (для метрической системы) Пластина типа A или В для трапецеидальной резьбы Buttress Конусность на фут резьбы API I Внутренняя резьба E Наружная резьба (используется только в случае если внутренняя и наружная формы резьбы различаются) M Многозубая пластина K Стандартный стружколом C Крупный шаг D Резьба для соединений работающих без смазки и уплотнений NT-K N TopThread Система обозначения C 3 8RD R 75
