Вспомогательный инструмент с конусом HSK Согласно DIN 69893 существует шесть различных исполнений хвостовика HSK и шесть ответных частей шпинделя (DIN 69063)

Вспомогательный инструмент с конусом HSK Согласно DIN 69893 существует шесть различных исполнений хвостовика HSK и шесть ответных частей шпинделя (DIN 69063)

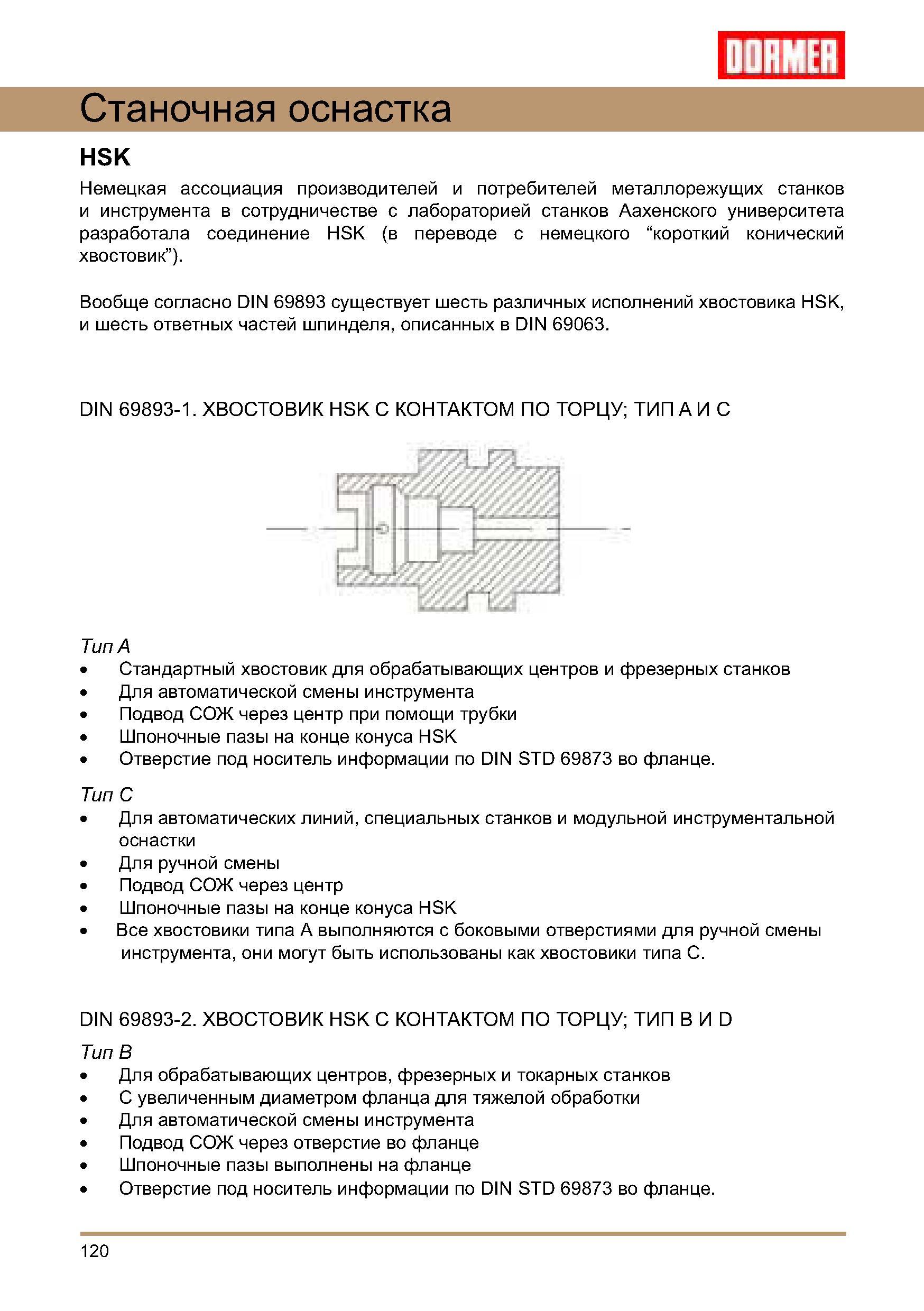

Вспомогательный инструмент с конусом HSK Согласно DIN 69893 существует шесть различных исполнений хвостовика HSK и шесть ответных частей шпинделя (DIN 69063) _ DIN 69893-1. ХВОСТОВИК HSK С КОНТАКТОМ ПО ТОРЦУ; ТИП A И C Тип A Стандартный хвостовик для обрабатывающих центров и фрезерных станков Для автоматической смены инструмента Подвод СОЖ через центр при помощи трубки Шпоночные пазы на конце конуса HSK Отверстие под носитель информации по DIN STD 69873 во фланце. Тип C Для автоматических линий, специальных станков и модульной инструментальной оснастки Для ручной смены Подвод СОЖ через центр Шпоночные пазы на конце конуса HSK Все хвостовики типа А выполняются с боковыми отверстиями для ручной смены инструмента, они могут быть использованы как хвостовики типа С. DIN 69893-2. ХВОСТОВИК HSK С КОНТАКТОМ ПО ТОРЦУ; ТИП В И D Тип B Для обрабатывающих центров, фрезерных и токарных станков С увеличенным диаметром фланца для тяжелой обработки Для автоматической смены инструмента Подвод СОЖ через отверстие во фланце Шпоночные пазы выполнены на фланце Отверстие под носитель информации по DIN STD 69873 во фланце. 120 Станочная оснастка Немецкая ассоциация производителей и потребителей металлорежущих станков и инструмента в сотрудничестве с лабораторией станков Аахенского университета разработала соединение HSK (в переводе с немецкого “короткий конический хвостовик”). Вообще описанных в
