Включение шпинделя и СОЖ, вызов цикла 8 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы 9 END PGM C200 MM Подробная инфор

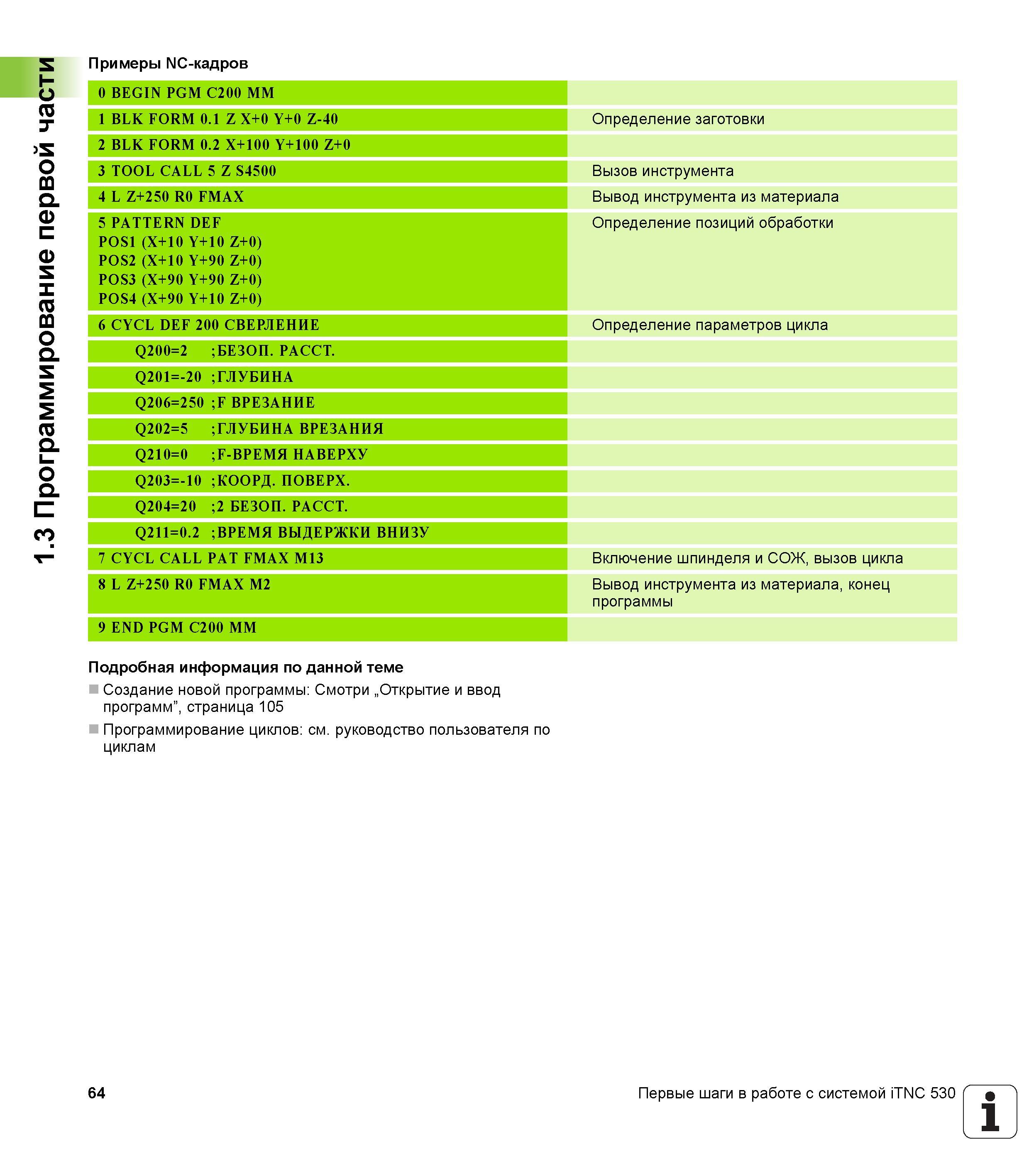

Включение шпинделя и СОЖ, вызов цикла 8 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы 9 END PGM C200 MM Подробная информация по данной теме Создание новой программы: Смотри „Открытие и ввод программ”, страница 105 Программирование циклов: см. руководство пользователя по циклам 64 Первые шаги в работе с системой iTNC 530 1 1.3 Программирование первой части Примеры NC-кадров 0 BEGIN PGM C200 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 5 Z S4500 Вызов инструмента 4 L Z+250 R0 FMAX Вывод инструмента из материала 5 PATTERN DEF POS1 (X+10 Y+10 Z+0) POS2 (X+10 Y+90 Z+0) POS3 (X+90 Y+90 Z+0) POS4 (X+90 Y+10 Z+0) Определение позиций обработки 6 CYCL DEF 200 СВЕРЛЕНИЕ Определение параметров цикла Q200=2 БЕЗОП. РАССТ. Q201=-20 ГЛУБИНА Q206=250 F ВРЕЗАНИЕ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 F-ВРЕМЯ НАВЕРХУ Q203=-10 КООРД. ПОВЕРХ. Q204=20 2 БЕЗОП. РАССТ. Q211=0.2 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 7 CYCL CALL PAT FMAX M13
