Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

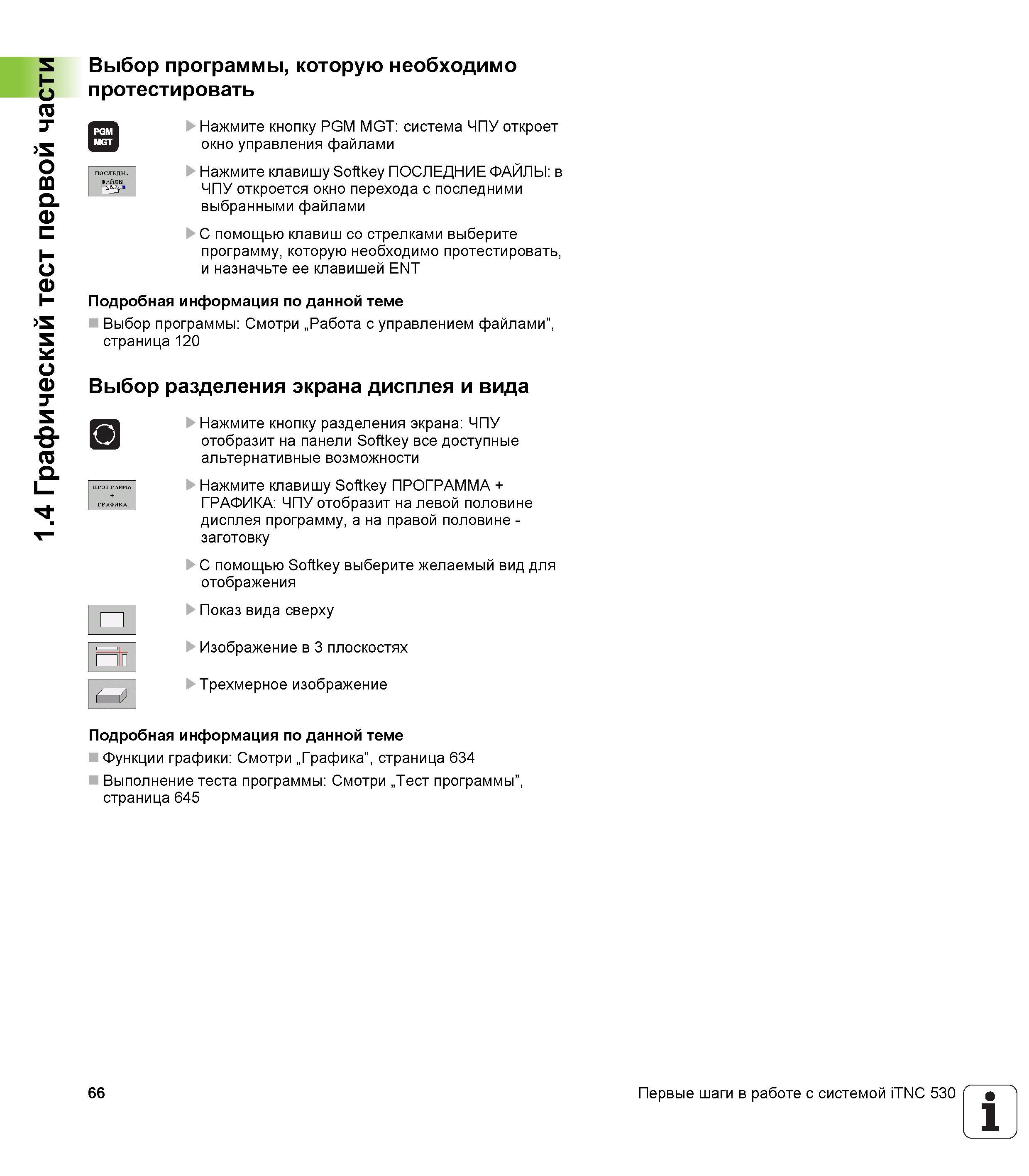

66 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.66 |
|||||
С помощью клавиш со стрелками выберите программу, которую необходимо протестировать, и назначьте ее клавишей ENT Подробная информация по данС помощью клавиш со стрелками выберите программу, которую необходимо протестировать, и назначьте ее клавишей ENT Подробная информация по данной теме Выбор программы: Смотри „Работа с управлением файлами”, страница 120 Выбор разделения экрана дисплея и вида BU Нажмите кнопку разделения экрана: ЧПУ отобразит на панели Softkey все доступные альтернативные возможности прог,лИ л Нажмите клавишу Softkey ПРОГРАММА + ГРАФИКА ГРАФИКА: ЧПУ отобразит на левой половине дисплея программу, а на правой половине -заготовку С помощью Softkey выберите желаемый вид для отображения Показ вида сверху Изображение в 3 плоскостях Трехмерное изображение Подробная информация по данной теме Функции графики: Смотри „Графика”, страница 634 Выполнение теста программы: Смотри „Тест программы”, страница 645 66 Первые шаги в работе с системой iTNC 530 1.4 Графический тест первой части Выбор программы, которую необходимо протестировать Нажмите кнопку PGM MGT: система ЧПУ откроет окно управления файлами ПОСЛЕДИ. Нажмите клавишу Softkey ПОСЛЕДНИЕ ФАЙЛЫ: в ФАЙЛЫ - - -. , ДёУ ЧПУ откроется окно перехода с последними выбранными файлами |
|||||
