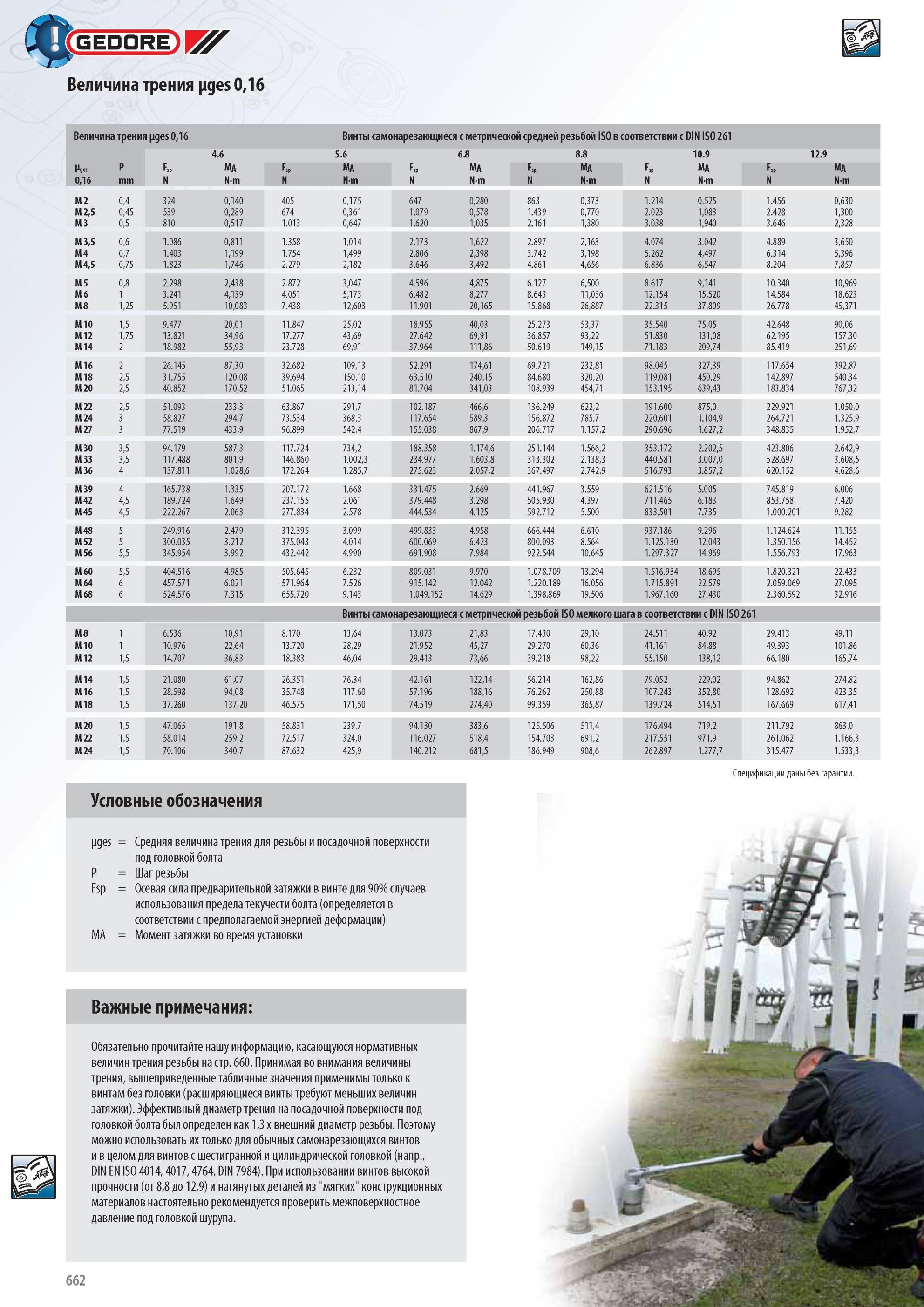

Величина трения Mges 0,16 z23 Величина трения pges 0,16 Винты самонарезающиеся с метрической средней резьбой ISO в соответствии с DIN ISO 261 4 6 5 6 6 8 8 8 10 9 12

Величина трения Mges 0,16 z23 Величина трения pges 0,16 Винты самонарезающиеся с метрической средней резьбой ISO в соответствии с DIN ISO 261 4.6 5.6 6.8 8.8 10.9 12.9 Mges P FSp MA Fsp MA Fsp MA Fsp MA Fsp MA Fsp MA 0,16 mm N N-m N N-m N N-m N N-m N N-m N N-m M 2 M 2,5 M 3 0,4 0,45 0,5 324 0,140 405 0,175 647 0,280 863 0,373 1.214 0,525 1.456 0,630 539 0,289 674 0,361 1.079 0,578 1.439 0,770 2.023 1,083 2.428 1,300 810 0,517 1.013 0,647 1.620 1,035 2.161 1,380 3.038 1,940 3.646 2,328 M 3,5 0,6 1.086 0,811 1.358 1,014 2.173 1,622 2.897 2,163 4.074 3,042 4.889 3,650 M 4 0,7 1.403 1,199 1.754 1,499 2.806 2,398 3.742 3,198 5.262 4,497 6.314 5,396 M 4,5 0,75 1.823 1,746 2.279 2,182 3.646 3,492 4.861 4,656 6.836 6,547 8.204 7,857 M 5 M 6 M 8 0,8 2.298 2,438 2.872 3,047 4.596 4,875 6.127 6,500 8.617 9,141 10.340 10,969 1 3.241 4,139 4.051 5,173 6.482 8,277 8.643 11,036 12.154 15,520 14.584 18,623 1,25 5.951 10,083 7.438 12,603 11.901 20,165 15.868 26,887 22.315 37,809 26.778 45,371 M 10 1,5 9.477 20,01 11.847 25,02 18.955 40,03 25.273 53,37 35.540 75,05 42.648 90,06 M 12 1,75 13.821 34,96 17.277 43,69 27.642 69,91 36.857 93,22 51.830 131,08 62.195 157,30 M 14 2 18.982 55,93 23.728 69,91 37.964 111,86 50.619 149,15 71.183 209,74 85.419 251,69 M 60 M 64 M 68 5,5 6 6 404.516 457.571 524.576 4.985 6.021 7.315 505.645 571.964 655.720 6.232 7.526 9.143 809.031 915.142 1.049.152 9.970 12.042 14.629 1.078.709 1.220.189 1.398.869 13.294 16.056 19.506 1.516.934 18.695 1.715.891 22.579 1.967.160 27.430 1.820.321 2.059.069 2.360.592 22.433 27.095 32.916 Винты самонарезающиеся с метрической резьбой ISO мелкого шага в соответствии с DIN ISO 261 M 8 1 6.536 10,91 8.170 13,64 13.073 21,83 17.430 29,10 24.511 40,92 29.413 49,11 M 10 1 10.976 22,64 13.720 28,29 21.952 45,27 29.270 60,36 41.161 84,88 49.393 101,86 M 12 1,5 14.707 36,83 18.383 46,04 29.413 73,66 39.218 98,22 55.150 138,12 66.180 165,74 M 14 1,5 21.080 61,07 26.351 76,34 42.161 122,14 56.214 162,86 79.052 229,02 94.862 274,82 M 16 1,5 28.598 94,08 35.748 117,60 57.196 188,16 76.262 250,88 107.243 352,80 128.692 423,35 M 18 1,5 37.260 137,20 46.575 171,50 74.519 274,40 99.359 365,87 139.724 514,51 167.669 617,41 M 20 1,5 47.065 191,8 58.831 239,7 94.130 383,6 125.506 511,4 176.494 719,2 211.792 863,0 M 22 1,5 58.014 259,2 72.517 324,0 116.027 518,4 154.703 691,2 217.551 971,9 261.062 1.166,3 M 24 1,5 70.106 340,7 87.632 425,9 140.212 681,5 186.949 908,6 262.897 1.277,7 315.477 1.533,3 Спецификации даны без гарантии. Условные обозначения jges = Средняя величина трения для резьбы и посадочной поверхности под головкой болта P = Шаг резьбы Fsp = Осевая сила предварительной затяжки в винте для 90% случаев использования предела текучести болта (определяется в соответствии с предполагаемой энергией деформации) MA = Момент затяжки во время установки Важные примечания Обязательно прочитайте нашу информацию, касающуюся нормативных величин трения резьбы на стр. 660. Принимая во внимания величины трения, вышеприведенные табличные значения применимы только к винтам без головки (расширяющиеся винты требуют меньших величин затяжки). Эффективный диаметр трения на посадочной поверхности под головкой болта был определен как 1,3 х внешний диаметр резьбы. Поэтому можно использовать их только для обычных самонарезающихся винтов и в целом для винтов с шестигранной и цилиндрической головкой (напр., DIN EN ISO 4014, 4017, 4764, DIN 7984). При использовании винтов высокой прочности (от 8,8 до 12,9) и натянутых деталей из "мягких" конструкционных материалов настоятельно рекомендуется проверить межповерхностное давление под головкой шурупа. 662 M 16 2 26.145 87,30 32.682 109,13 52.291 174,61 69.721 232,81 98.045 327,39 117.654 392,87 M 18 2,5 31.755 120,08 39.694 150,10 63.510 240,15 84.680 320,20 119.081 450,29 142.897 540,34 M 20 2,5 40.852 170,52 51.065 213,14 81.704 341,03 108.939 454,71 153.195 639,43 183.834 767,32 M 22 2,5 51.093 233,3 63.867 291,7 102.187 466,6 136.249 622,2 191.600 875,0 229.921 1.050,0 M 24 3 58.827 294,7 73.534 368,3 117.654 589,3 156.872 785,7 220.601 1.104,9 264.721 1.325,9 M 27 3 77.519 433,9 96.899 542,4 155.038 867,9 206.717 1.157,2 290.696 1.627,2 348.835 1.952,7 M 30 3,5 94.179 587,3 117.724 734,2 188.358 1.174,6 251.144 1.566,2 353.172 2.202,5 423.806 2.642,9 M 33 3,5 117.488 801,9 146.860 1.002,3 234.977 1.603,8 313.302 2.138,3 440.581 3.007,0 528.697 3.608,5 M 36 4 137.811 1.028,6 172.264 1.285,7 275.623 2.057,2 367.497 2.742,9 516.793 3.857,2 620.152 4.628,6 M 39 4 165.738 1.335 207.172 1.668 331.475 2.669 441.967 3.559 621.516 5.005 745.819 6.006 M 42 4,5 189.724 1.649 237.155 2.061 379.448 3.298 505.930 4.397 711.465 6.183 853.758 7.420 M 45 4,5 222.267 2.063 277.834 2.578 444.534 4.125 592.712 5.500 833.501 7.735 1.000.201 9.282 M 48 5 249.916 2.479 312.395 3.099 499.833 4.958 666.444 6.610 937.186 9.296 1.124.624 11.155 M 52 5 300.035 3.212 375.043 4.014 600.069 6.423 800.093 8.564 1.125.130 12.043 1.350.156 14.452 M 56 5,5 345.954 3.992 432.442 4.990 691.908 7.984 922.544 10.645 1.297.327 14.969 1.556.793 17.963
