Для описания свойств винтов и гаек используются классы прочности Это показано в таблице ниже на основе 10 классов прочности, для которых показаны свойства, такие как

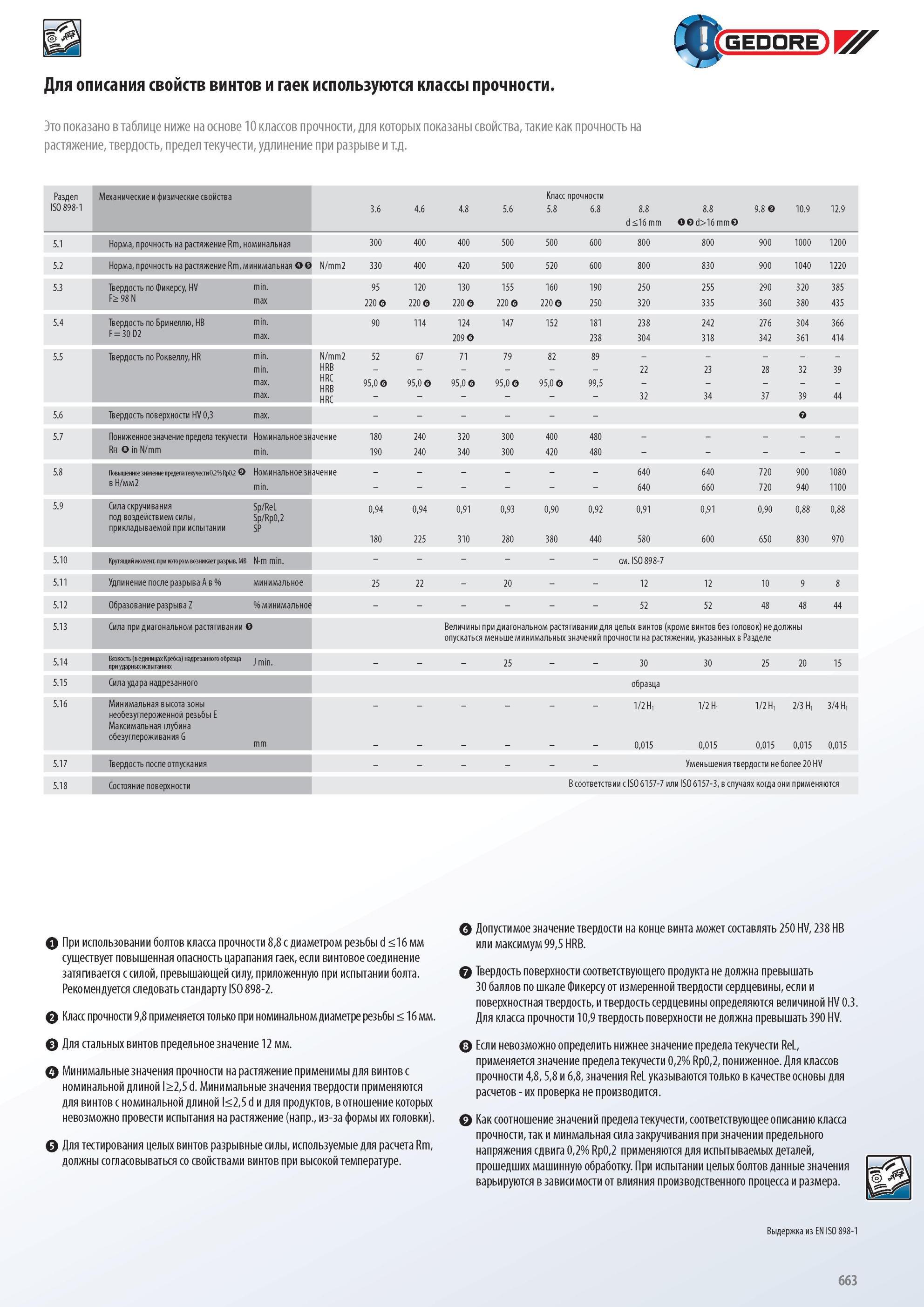

Для описания свойств винтов и гаек используются классы прочности. Это показано в таблице ниже на основе 10 классов прочности, для которых показаны свойства, такие как прочность на растяжение, твердость, предел текучести, удлинение при разрыве и т.д. Раздел ISO 898-1 Механические и физические свойства Класс прочности 3.6 4.6 4.8 5.6 5.8 6.8 8.8 8.8 9.8 10.9 12.9 d <16 mm О d>16 mm 5.1 Норма, прочность на растяжение Rm, номинальная 300 400 400 500 500 600 800 800 900 1000 1200 5.2 Норма, прочность на растяжение Rm, минимальная N/mm2 330 400 420 500 520 600 800 830 900 1040 1220 5.3 Твердость по Фикерсу, HV min. F> 98 N max 95 120 130 155 160 190 250 255 290 320 385 220 О 220 О 220 О 220 О 220 О 250 320 335 360 380 435 5.4 Твердость по Бринеллю, HB min. F = 30 D2 max. 90 114 124 147 152 181 238 242 276 304 366 209 О 238 304 318 342 361 414 5.5 Твердость по Роквеллу, HR min. min. max. max. N/mm2 52 67 71 79 82 89 -HRB 22 23 28 32 39 HRB 95,0 О 95,0 О 95,0 О 95,0 О 95,0 О 99,5 -HRC 32 34 37 39 44 5.6 Твердость поверхности HV 0,3 max. о 5.7 Пониженное значение предела текучести Номинальное зн Rel in N/mm min. ачение 180 240 320 300 400 480 190 240 340 300 420 480 5.8 Повышенное значение предела текучести 0,2% Rp0,2 О Номинальное з( в Н/мм2 min. ачение 640 640 720 900 1080 640 660 720 940 1100 5.9 Сила скручивания Sp/ReL под воздействием силы, Sp/Rp0,2 прикладываемой при испытании SP 0,94 0,94 0,91 0,93 0,90 0,92 0,91 0,91 0,90 0,88 0,88 180 225 310 280 380 440 580 600 650 830 970 5.10 Крутящий момент, при котором возникает разрыв, MB №m min. см. ISO 898-7 5.11 Удлинение после разрыва А в % минимальное 25 22 20 12 12 10 9 8 5.12 Образование разрыва Z % минимальное 52 52 48 48 44 5.13 Сила при диагональном растягивании О Величины при диагональном растягивании для целых винтов (кроме винтов без головок) не должны опускаться меньше минимальных значений прочности на растяжении, указанных в Разделе 5.14 Вязкость (в единицах Кребса) надрезанного образца i min при ударных испытаниях . 25 30 30 25 20 15 5.15 Сила удара надрезанного образца 5.16 Минимальная высота зоны необезуглероженной резьбы Е Максимальная глубина обезуглероживания G mm 1/2 H1 1/2 H1 1/2 H1 2/3 H1 3/4 H 0,015 0,015 0,015 0,015 0,015 5.17 Твердость после отпускания Уменьшения твердости не более 20 HV 5.18 Состояние поверхности В соответствии с ISO 6157-7 или ISO 6157-3, в случаях когда они применяются О При использовании болтов класса прочности 8,8 с диаметром резьбы d <16 мм существует повышенная опасность царапания гаек, если винтовое соединение затягивается с силой, превышающей силу, приложенную при испытании болта. Рекомендуется следовать стандарту ISO 898-2. Класс прочности 9,8 применяется только при номинальном диаметре резьбы < 16 мм. Для стальных винтов предельное значение 12 мм. О Минимальные значения прочности на растяжение применимы для винтов с номинальной длиной l>2,5 d. Минимальные значения твердости применяются для винтов с номинальной длиной l<2,5 d и для продуктов, в отношение которых невозможно провести испытания на растяжение (напр., из-за формы их головки). О Для тестирования целых винтов разрывные силы, используемые для расчета Rm, должны согласовываться со свойствами винтов при высокой температуре. О Допустимое значение твердости на конце винта может составлять 250 HV, 238 HB или максимум 99,5 HRB. О Твердость поверхности соответствующего продукта не должна превышать 30 баллов по шкале Фикерсу от измеренной твердости сердцевины, если и поверхностная твердость, и твердость сердцевины определяются величиной HV 0.3 Для класса прочности 10,9 твердость поверхности не должна превышать 390 HV. Если невозможно определить нижнее значение предела текучести ReL, применяется значение предела текучести 0,2% Rp0,2, пониженное. Для классов прочности 4,8, 5,8 и 6,8, значения ReL указываются только в качестве основы для расчетов их проверка не производится. О Как соотношение значений предела текучести, соответствующее описанию класса прочности, так и минмальная сила закручивания при значении предельного напряжения сдвига 0,2% Rp0,2 применяются для испытываемых деталей, прошедших машинную обработку. При испытании целых болтов данные значения варьируются в зависимости от влияния производственного процесса и размера. Выдержка из EN ISO 898-1 663
