Узкие цанговые патроны Korloy DSK Каталог KORLOY 2016 Инструмент и оснастка Стр. I35 0952 RUS Lab2u

Обновлено 2020-02-15 07:03:24

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

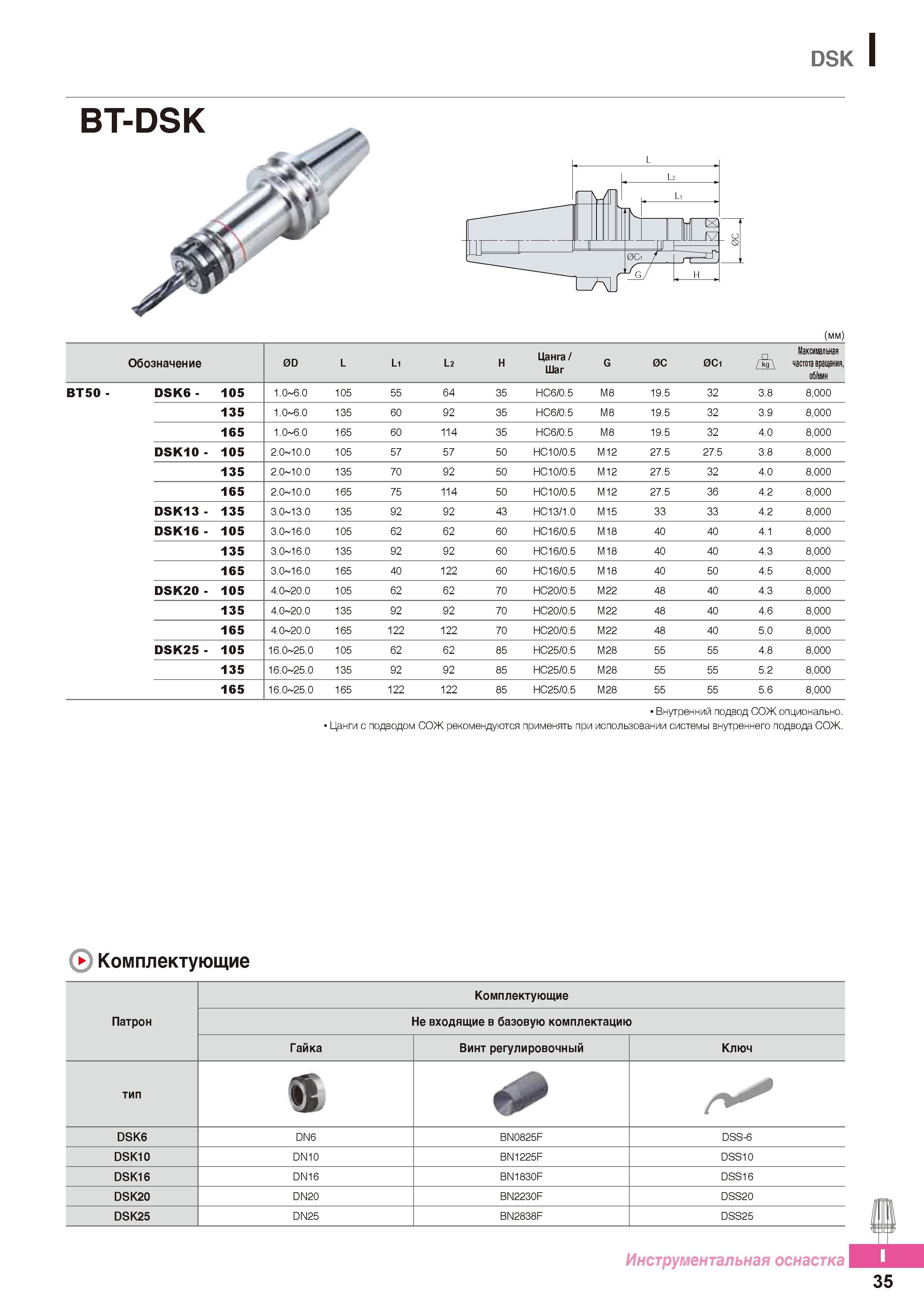

Узкие цанговые патроны Korloy DSK 952 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I35
Узкие цанговые патроны Korloy DSK Узкие цанговые патроны Korloy DSK _ (мм) Обозначение 0D L Li L2 H Цанга/ Шаг G 0С 0Ci Максимальная частота вращения, об/мин ВТ50- DSK6- 105 1.0 6.0 105 55 64 35 НС6/0.5 М8 19.5 32 3.8 8,000 135 10 6.0 135 60 92 35 НС6/0.5 М8 19.5 32 3.9 8,000 165 10 6.0 165 60 114 35 НС6/0.5 М8 19.5 32 4.0 8,000 DSK10- 105 2.0-10.0 105 57 57 50 НС10/0.5 М12 27.5 27.5 3.8 8,000 135 2.0-10.0 135 70 92 50 НС10/0.5 М12 27.5 32 4.0 8,000 165 2.0-10.0 165 75 114 50 НС10/0.5 М12 27.5 36 4.2 8,000 DSK13- 135 3.0-13.0 135 92 92 43 НС13/1.0 М15 33 33 4.2 8,000 DSK16- 105 3.0-16.0 105 62 62 60 НС16/0.5 М18 40 40 4.1 8,000 135 3.0-16.0 135 92 92 60 НС16/0.5 М18 40 40 4.3 8,000 165 3.0-16.0 165 40 122 60 НС16/0.5 М18 40 50 4.5 8,000 DSK20- 105 4.0-20.0 105 62 62 70 НС20/0.5 М22 48 40 4.3 8,000 135 4.0-20.0 135 92 92 70 НС20/0.5 М22 48 40 4.6 8,000 165 4.0-20.0 165 122 122 70 НС20/0.5 М22 48 40 5.0 8,000 DSK25- 105 16.0-25.0 105 62 62 85 НС25/0.5 М28 55 55 4.8 8,000 135 16.0-25.0 135 92 92 85 НС25/0.5 М28 55 55 5.2 8,000 165 16.0-25.0 165 122 122 85 НС25/0.5 М28 55 55 5.6 8,000 Внутренний подвод СОЖ опционально. Цанги с подводом СОЖ рекомендуются применять при использовании системы внутреннего подвода СОЖ. Комплектующие Патрон Комплектующие Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ тип DSK6 DN6 BN0825F DSS-6 DSK10 DN10 BN1225F DSS10 DSK16 DN16 BN1830F DSS16 DSK20 DN20 BN2230F DSS20 DSK25 DN25 BN2838F DSS25 Инструментальная оснастка HU 35
См.также / See also :
Вспомогательный инструмент Korloy для крепления на станке режущего инструмента


Оснастка для фрезерных станков по металлу / Мilling tool holders			Балансировка инструмента / Tool balancing
Гидравлические патроны (гидропатроны) / Hydraulic chucks			Термопатрон (термозажимной патрон) / Shrink fit chuck
Присоединительные размеры фрез / Mounting dimensions of milling cutters			Формулы фрезерования / Milling formulas
Корпусные фрезы по металлу Конструкция / Parts of a milling cutter			Фрезерование металлов Основы / Basics of milling

Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

949	950 Узкие цанговые патроны Korloy DSK применяются для механической обработки с максимальной частотой вращения шпинделя 15000 об/мин и балансировка G6 3	951	953 Коррозионностойкие инструментальные цанги Korloy GERC с микропокрытием Обычные цанги без покрытия подвержены коррозии в следствии высокой влажности	954	955
