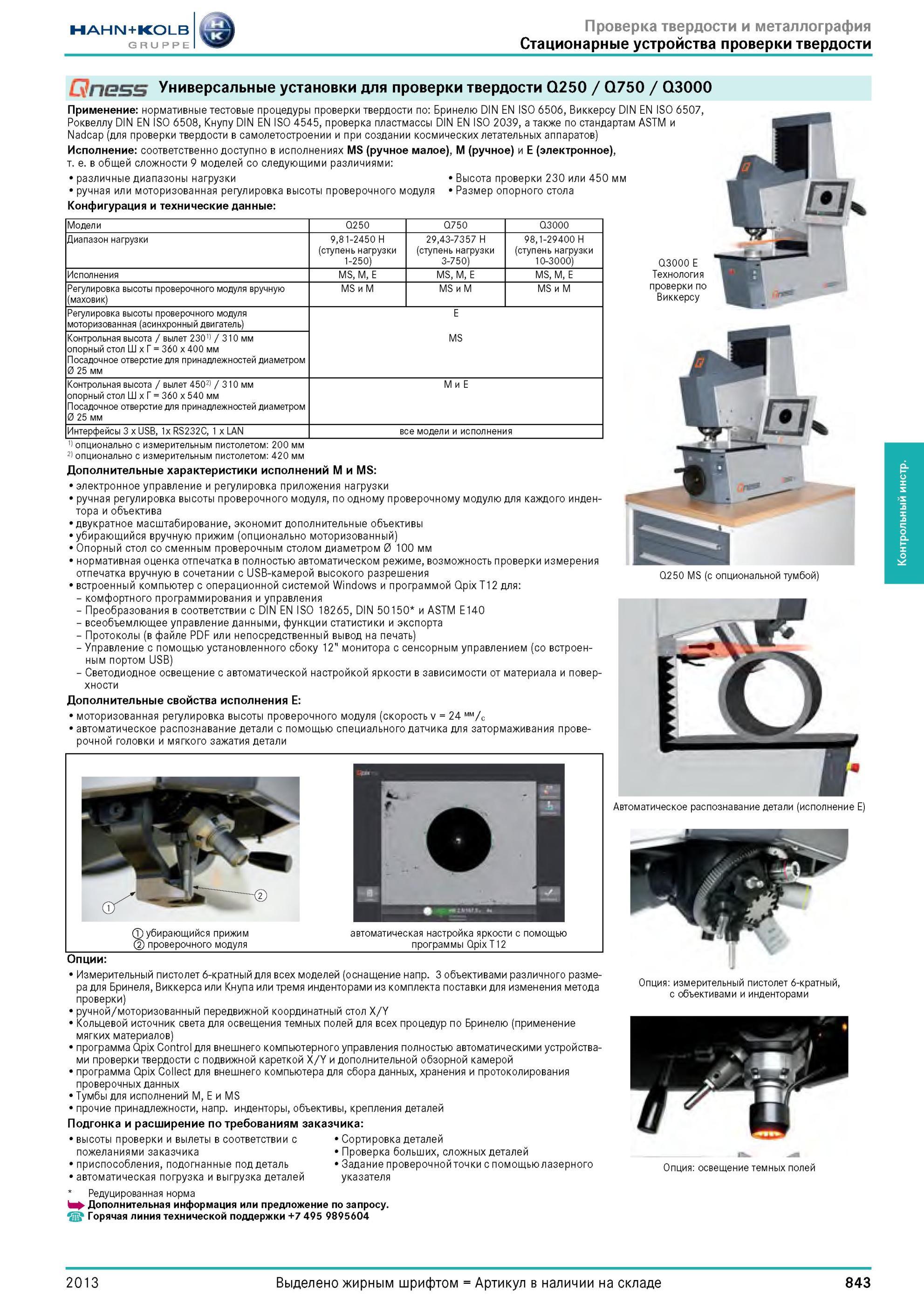

Универсальные установки для проверки твердости Q250 / Q750 / Q3000 Применение нормативные тестовые процедуры проверки твердости по Бринелю DIN EN ISO 6506, Виккерсу DIN EN ISO 6507. Роквеллу DIN EN ISO 6508, Кнупу DIN EN ISO 4545, проверка пластмассы DIN EN ISO 2039, а также по стандартам ASTM и Nadcap (для проверки твердости в самолетостроении и при создании космических летательных аппаратов) Исполнение соответственно доступно в исполнениях MS (ручное малое), M (ручное) и E (электронное), т. е. в общей сложности 9 моделей со следующими различиями различные диапазоны нагрузки Высота проверки 230 или 450 мм ручная или моторизованная регулировка высоты проверочного модуля Размер опорного стола Конфигурация и технические данные Модели Q250 Q750 Q3000 Диапазон нагрузки 9,81-2450 (ступень нагрузки 1-250) 29,43-7357 (ступень нагрузки 3-750) 98,1-29400 (ступень нагрузки 10-3000) Исполнения MS, M, E MS, M, E MS, M, E Регулировка высоты проверочного модуля вручную (маховик) MS и M MS и M MS и M Регулировка высоты проверочного модуля моторизованная (асинхронный двигатель) E Контрольная высота / вылет 2301) / 310 мм опорный стол x 360 x 400 мм Посадочное отверстие для принадлежностей диаметром 0 25 мм MS Контрольная высота / вылет 4502) / 310 мм опорный стол x 360 x 540 мм Посадочное отверстие для принадлежностей диаметром 0 25 мм M и E Интерфейсы 3 x USB, 1x RS232C, 1 x LAN все модели и исполнения 1) опционально с измерительным пистолетом 200 мм 2) опционально с измерительным пистолетом 420 мм Дополнительные характеристики исполнений M и MS электронное управление и регулировка приложения нагрузки ручная регулировка высоты проверочного модуля, по одному проверочному модулю для каждого инден-тора и объектива двукратное масштабирование, экономит дополнительные объективы убирающийся вручную прижим (опционально моторизованный) Опорный стол со сменным проверочным столом диаметром 0 100 мм нормативная оценка отпечатка в полностью автоматическом режиме, возможность проверки измерения отпечатка вручную в сочетании с USB-камерой высокого разрешения встроенный компьютер с операционной системой Windows и программой Qpix T12 для комфортного программирования и управления Преобразования в соответствии с DIN EN ISO 18265, DIN 50150 и ASTM E140 всеобъемлющее управление данными, функции статистики и экспорта Протоколы (в файле PDF или непосредственный вывод на печать) Управление с помощью установленного сбоку 12” монитора с сенсорным управлением (со встроенным портом USB) Светодиодное освещение с автоматической настройкой яркости в зависимости от материала и поверхности Дополнительные свойства исполнения E моторизованная регулировка высоты проверочного модуля (скорость v 24 мм/с автоматическое распознавание детали с помощью специального датчика для затормаживания проверочной головки и мягкого зажатия детали Автоматическое распознавание детали (исполнение E) Опции Измерительный пистолет 6-кратный для всех моделей (оснащение напр. 3 объективами различного размера для Бринеля, Виккерса или Кнупа или тремя инденторами из комплекта поставки для изменения метода проверки) ручной/моторизованный передвижной координатный стол X/Y Кольцевой источник света для освещения темных полей для всех процедур по Бринелю (применение мягких материалов) программа Qpix Control для внешнего компьютерного управления полностью автоматическими устройствами проверки твердости с подвижной кареткой X/Y и дополнительной обзорной камерой программа Qpix Collect для внешнего компьютера для сбора данных, хранения и протоколирования проверочных данных Тумбы для исполнений M, E и MS прочие принадлежности, напр. инденторы, объективы, крепления деталей Подгонка и расширение по требованиям заказчика высоты проверки и вылеты в соответствии с Сортировка деталей пожеланиями заказчика Проверка больших, сложных деталей приспособления, подогнанные под деталь Задание проверочной точки с помощью лазерного автоматическая погрузка и выгрузка деталей указателя Редуцированная норма Дополнительная информация или предложение по запросу. Горячая линия технической поддержки Опция измерительный пистолет 6-кратный, с объективами и инденторами Опция освещение темных полей 2013 843 Контрольный инстр. Q3000E Технология проверки по Виккерсу Q250 MS (с опциональной тумбой)
