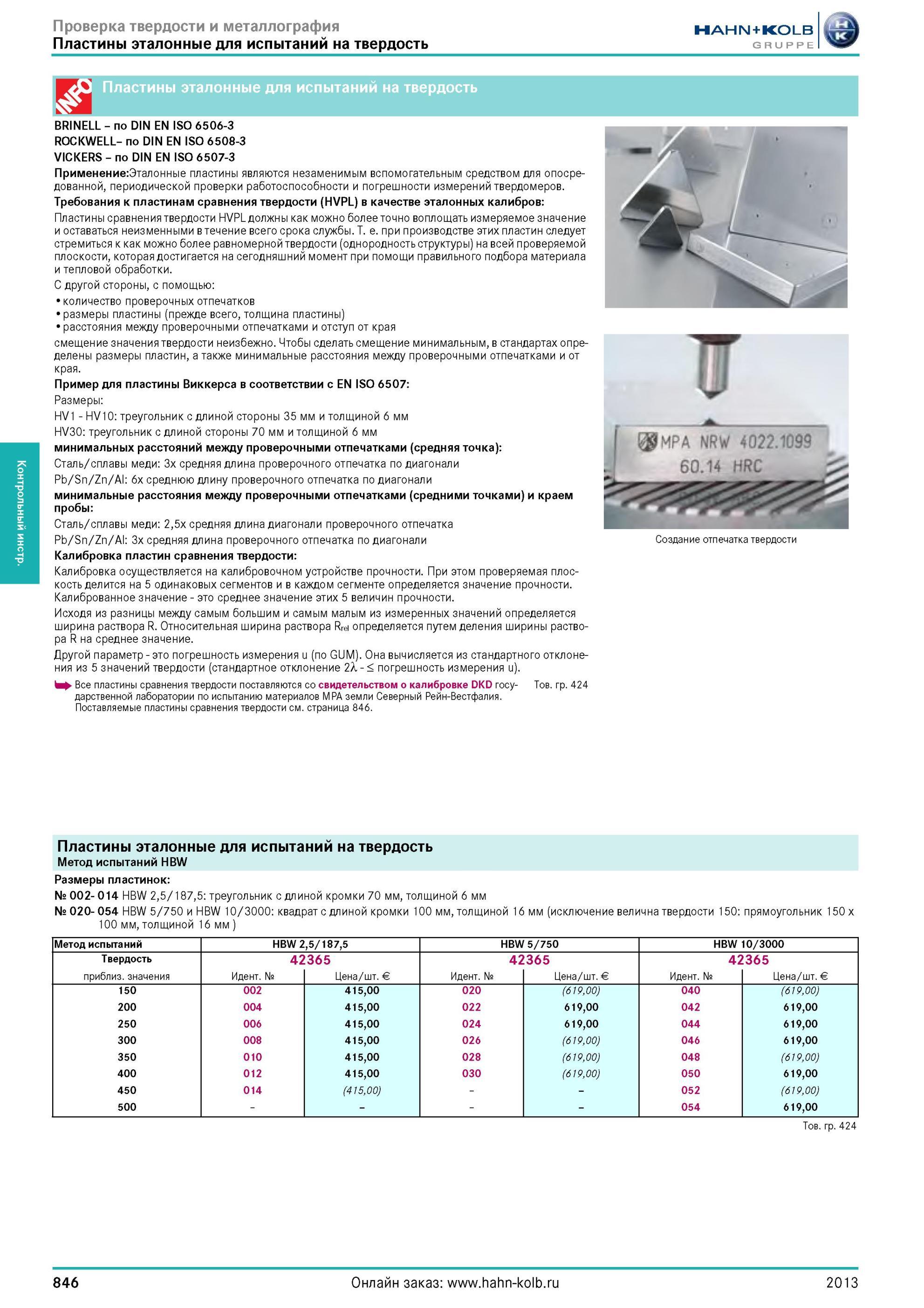

Пластины эталонные для испытаний на твердость BRINELL по DIN EN ISO 6506-3 ROCKWELL- по DIN EN ISO 6508-3 VICKERS по DIN EN ISO 6507-3 Применение:Этал

Пластины эталонные для испытаний на твердость BRINELL по DIN EN ISO 6506-3 ROCKWELL- по DIN EN ISO 6508-3 VICKERS по DIN EN ISO 6507-3 Применение:Эталонные пластины являются незаменимым вспомогательным средством для опосредованной, периодической проверки работоспособности и погрешности измерений твердомеров. Требования к пластинам сравнения твердости (HVPL) в качестве эталонных калибров Пластины сравнения твердости HVPL должны как можно более точно воплощать измеряемое значение и оставаться неизменными в течение всего срока службы. Т. е. при производстве этих пластин следует стремиться к как можно более равномерной твердости (однородность структуры) на всей проверяемой плоскости, которая достигается на сегодняшний момент при помощи правильного подбора материала и тепловой обработки. С другой стороны, с помощью количество проверочных отпечатков размеры пластины (прежде всего, толщина пластины) расстояния между проверочными отпечатками и отступ от края смещение значения твердости неизбежно. Чтобы сделать смещение минимальным, в стандартах определены размеры пластин, а также минимальные расстояния между проверочными отпечатками и от края. Пример для пластины Виккерса в соответствии с EN ISO 6507 Размеры HV1 HV10 треугольник с длиной стороны 35 мм и толщиной 6 мм HV30 треугольник с длиной стороны 70 мм и толщиной 6 мм минимальных расстояний между проверочными отпечатками (средняя точка) Сталь/сплавы меди 3x средняя длина проверочного отпечатка по диагонали Pb/Sn/Zn/Al 6x среднюю длину проверочного отпечатка по диагонали минимальные расстояния между проверочными отпечатками (средними точками) и краем пробы Сталь/сплавы меди 2,5x средняя длина диагонали проверочного отпечатка Pb/Sn/Zn/Al 3x средняя длина проверочного отпечатка по диагонали Калибровка пластин сравнения твердости Калибровка осуществляется на калибровочном устройстве прочности. При этом проверяемая плоскость делится на 5 одинаковых сегментов и в каждом сегменте определяется значение прочности. Калиброванное значение это среднее значение этих 5 величин прочности. Исходя из разницы между самым большим и самым малым из измеренных значений определяется ширина раствора R. Относительная ширина раствора Rrel определяется путем деления ширины раствора R на среднее значение. Другой параметр это погрешность измерения u (по GUM). Она вычисляется из стандартного отклонения из 5 значений твердости (стандартное отклонение 2А. погрешность измерения u). Все пластины сравнения твердости поставляются со свидетельством о калибровке DKD госу- Товарная группа 424 дарственной лаборатории по испытанию материалов MPA земли Северный Рейн-Вестфалия. Поставляемые пластины сравнения твердости см. страница 846. Создание отпечатка твердости Пластины эталонные для испытаний на твердость Метод испытаний HBW Размеры пластинок № 002-014 HBW 2,5/187,5 треугольник с длиной кромки 70 мм, толщиной 6 мм № 020- 054 HBW 5/750 и HBW 10/3000 квадрат с длиной кромки 100 мм, толщиной 16 мм (исключение велична твердости 150 прямоугольник 150 x 100 мм, толщиной 16 мм ) Метод испытаний HBW 2,5/187,5 HBW 5/750 HBW10/3000 Твердость 42365 42365 42365 приблиз. значения Идентификационный номер № Цена / шт. Евро € 150 002 415,00 020 (619,00) 040 (619,00) 200 004 415,00 022 619,00 042 619,00 250 006 415,00 024 619,00 044 619,00 300 008 415,00 026 (619,00) 046 619,00 350 010 415,00 028 (619,00) 048 (619,00) 400 012 415,00 030 (619,00) 050 619,00 450 014 (415,00) 052 (619,00) 500 054 619,00 Товарная группа 424 846 2013
