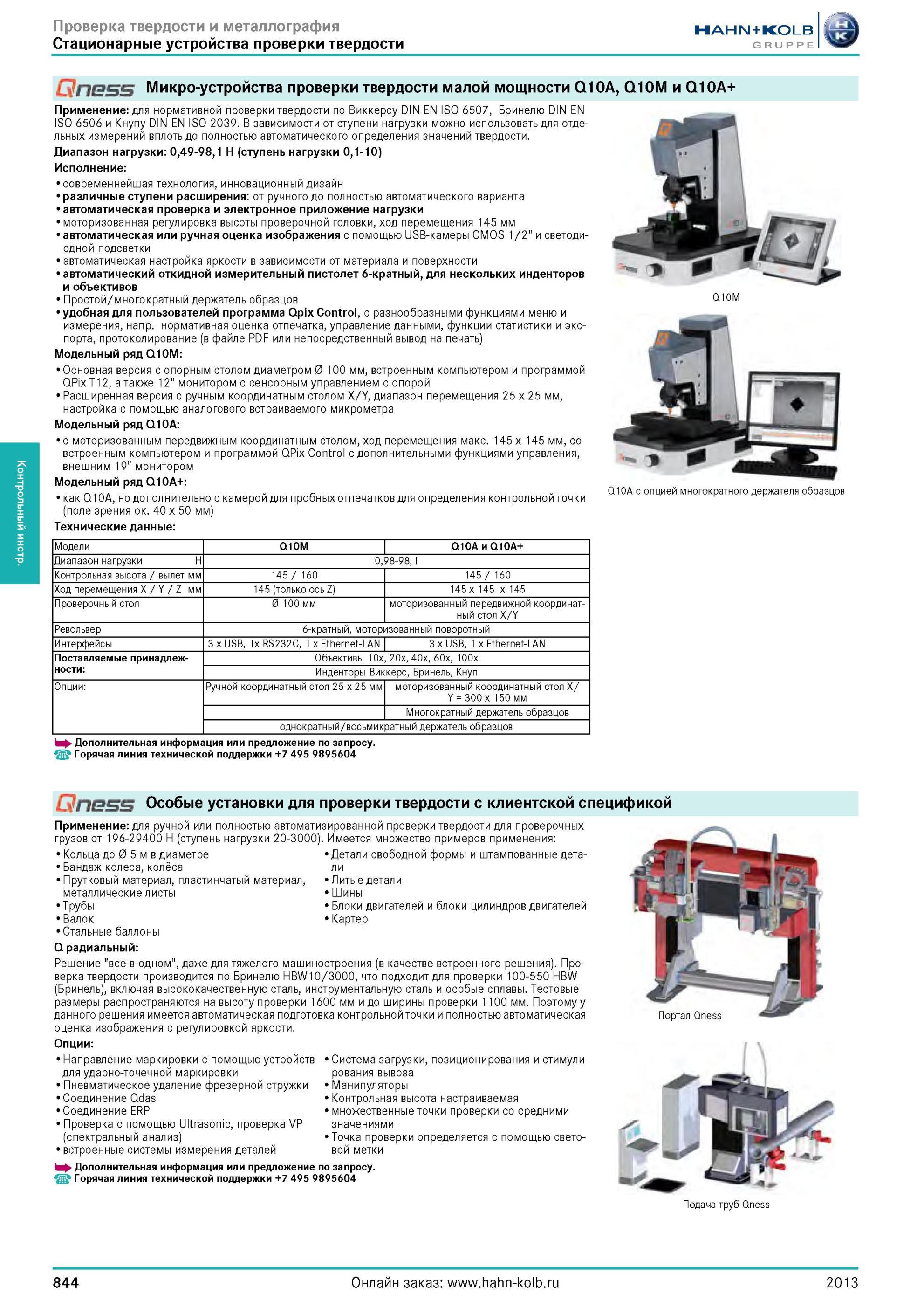

Микро-устройства проверки твердости малой мощности Q10A, Q10M и Q10A+ Применение для нормативной проверки твердости по Виккерсу DIN EN ISO6507, Бринелю DIN EN ISO 6506 и Кнупу DIN EN ISO 2039. В зависимости от ступени нагрузки можно использовать для отдельных измерений вплоть до полностью автоматического определения значений твердости. Диапазон нагрузки 0,49-98,1 (ступень нагрузки 0,1-10) Исполнение современнейшая технология, инновационный дизайн различные ступени расширения от ручного до полностью автоматического варианта автоматическая проверка и электронное приложение нагрузки моторизованная регулировка высоты проверочной головки, ход перемещения 145 мм автоматическая или ручная оценка изображения с помощью uSB-камеры CMOS 1/2” и светодиодной подсветки автоматическая настройка яркости в зависимости от материала и поверхности автоматический откидной измерительный пистолет 6-кратный, для нескольких инденторов и объективов Простой/многократный держатель образцов удобная для пользователей программа Qpix Control, с разнообразными функциями меню и измерения, напр. нормативная оценка отпечатка, управление данными, функции статистики и экспорта, протоколирование (в файле PDF или непосредственный вывод на печать) Модельный ряд Q10M Основная версия с опорным столом диаметром 0 100 мм, встроенным компьютером и программой QPix T12, а также 12” монитором с сенсорным управлением с опорой Расширенная версия с ручным координатным столом X/Y, диапазон перемещения 25 x 25 мм, настройка с помощью аналогового встраиваемого микрометра Модельный ряд Q10A с моторизованным передвижным координатным столом, ход перемещения макс. 145 x 145 мм, со встроенным компьютером и программой QPix Control с дополнительными функциями управления, внешним 19” монитором Модельный ряд Q10A+ как Q10A, но дополнительно с камерой для пробных отпечатков для определения контрольной точки (поле зрения около 40 x50 мм) Технические данные Q10A с опцией многократного держателя образцов Модели Q10M Q10A и Q10A+ Диапазон нагрузки 0,98-98,1 Контрольная высота / вылет мм 145 / 160 145 / 160 Ход перемещения X / Y / Z мм 145 (только ось Z) 145 x 145 x 145 Проверочный стол 0 100 мм моторизованный передвижной координатный стол X/Y Револьвер 6-кратный, моторизованный поворотный Интерфейсы 3 x USB, 1x RS232C, 1 x Ethernet-LAN 3 x USB, 1 x Ethernet-LAN Поставляемые принадлеж- Объективы 10x, 20x, 40x, 60x, 100x ности Инденторы Виккерс, Бринель, Кнуп Опции Ручной координатный стол 25 x 25 мм моторизованный координатный стол X/ Y 300 x 150 мм Многократный держатель образцов однократный/восьмикратный держатель образцов h Дополнительная информация или предложение по запросу. t Горячая линия технической поддержки C n&SS Особые установки для проверки твердости с клиентской спецификой Применение для ручной или полностью автоматизированной проверки твердости для проверочных грузов от 196-29400 (ступень нагрузки 20-3000). Имеется множество примеров применения Детали свободной формы и штампованные детали Литые детали Шины Блоки двигателей и блоки цилиндров двигателей Картер Кольца до 0 5 м в диаметре Бандаж колеса, колёса Прутковый материал, пластинчатый материал металлические листы Трубы Валок Стальные баллоны Q радиальный Решение "все-в-одном”, даже для тяжелого машиностроения (в качестве встроенного решения). Проверка твердости производится по Бринелю HBW10/3000, что подходит для проверки 100-550 HBW (Бринель), включая высококачественную сталь, инструментальную сталь и особые сплавы. Тестовые размеры распространяются на высоту проверки 1600 мм и до ширины проверки 1100 мм. Поэтому у данного решения имеется автоматическая подготовка контрольной точки и полностью автоматическая оценка изображения с регулировкой яркости. Опции Направление маркировки с помощью устройств для ударно-точечной маркировки Пневматическое удаление фрезерной стружки Соединение Qdas Соединение ERP Проверка с помощью Ultrasonic, проверка VP (спектральный анализ) встроенные системы измерения деталей h Дополнительная информация или предложение по запросу. t Горячая линия технической поддержки Система загрузки, позиционирования и стимулирования вывоза Манипуляторы Контрольная высота настраиваемая множественные точки проверки со средними значениями Точка проверки определяется с помощью световой метки Портал Qness Подача труб Qness 844 2013
