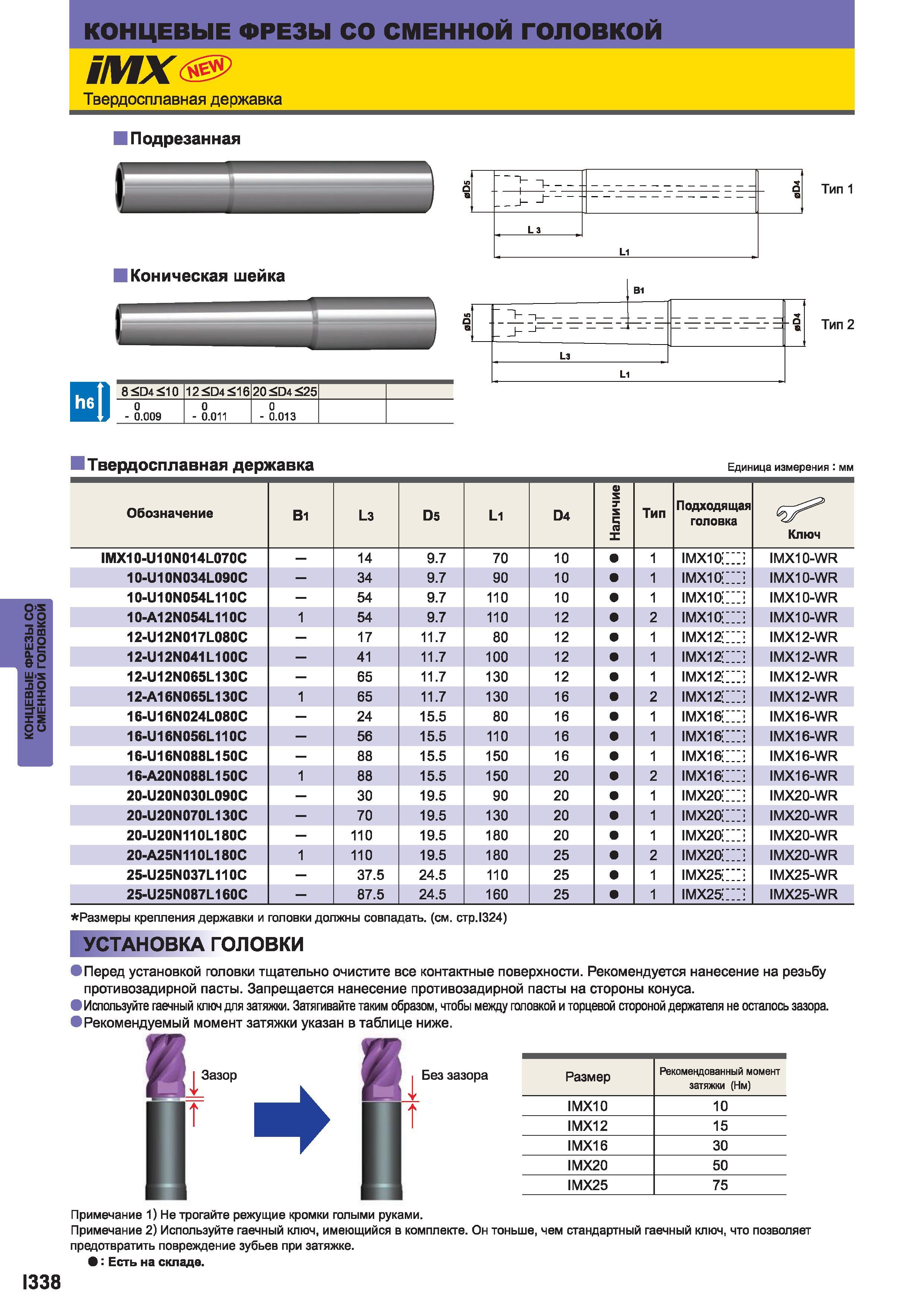

Твердосплавная державка Mitsubishi Подрезанная Коническая шейка L 3 L1 Тип 1 8 D4 10 12 D4 16 20 D4 25 0 - 0 009 0 - 0 011 0 - 0 013 b -т- -h VQ0

Твердосплавная державка Mitsubishi Подрезанная Коническая шейка L 3 L1 Тип 1 8 D4 10 12 D4 16 20 D4 25 0 - 0.009 0 - 0.011 0 - 0.013 b -т- -h VQ0 -U L3 L1 Тип 2 Твердосплавная державка Единица измерения мм Обозначение В1 L3 D5 L1 D4 Наличие Тип Подходящая головка Ключ IMX10-U10N014L070C 14 9.7 70 10 1 IMX10 IMX10-WR 10-U10N034L090C 34 9.7 90 10 1 IMX10 IMX10-WR 10-U10N054L110C 54 9.7 110 10 1 IMX10 IMX10-WR 10-A12N054L110C 1 54 9.7 110 12 IMX10 IMX10-WR 12-U12N017L080C 17 11.7 80 12 1 IMX12 IMX12-WR 12-U12N041L100C 41 11.7 100 12 1 IMX12 IMX12-WR 12-U12N065L130C 65 11.7 130 12 1 IMX12 IMX12-WR 12-A16N065L130C 1 65 11.7 130 16 IMX12 IMX12-WR 16-U16N024L080C 24 15.5 80 16 1 IMX16 IMX16-WR 16-U16N056L110C 56 15.5 110 16 1 IMX16 IMX16-WR 16-U16N088L150C 88 15.5 150 16 1 IMX16 IMX16-WR 16-A20N088L150C 1 88 15.5 150 20 IMX16 IMX16-WR 20-U20N030L090C 30 19.5 90 20 1 IMX20 IMX20-WR 20-U20N070L1ЗОС 70 19.5 130 20 1 IMX20 IMX20-WR 20-U20N110L180C 110 19.5 180 20 1 IMX20 IMX20-WR 20-A25N110L180C 1 110 19.5 180 25 IMX20 IMX20-WR 25-U25N037L110C 37.5 24.5 110 25 1 IMX25 IMX25-WR 25-U25N087L160C 87.5 24.5 160 25 1 IMX25 IMX25-WR Размеры крепления державки и головки должны совпадать (см. стр.1324) УСТАНОВКА ГОЛОВКИ вперед установкой головки тщательно очистите все контактные поверхности. Рекомендуется нанесение на резьбу противозадирной пасты. Запрещается нанесение противозадирной пасты на стороны конуса в Используйте гаечный ключ для затяжки. Затягивайте таким образом чтобы между головкой и торцевой стороной держателя не осталось зазора в Рекомендуемый момент затяжки указан в таблице ниже. Примечание 1) Не трогайте режущие кромки голыми руками. Примечание 2) Используйте гаечный ключ имеющийся в комплекте. Он тоньше чем стандартный гаечный ключ что позволяет предотвратить повреждение зубьев при затяжке в Есть на складе. I338 Концевые фрезы СМЕННОЙ ГОЛОВКОЙ Концевые фрезы СМЕННОЙ ГОЛОВКОЙ НИХ
