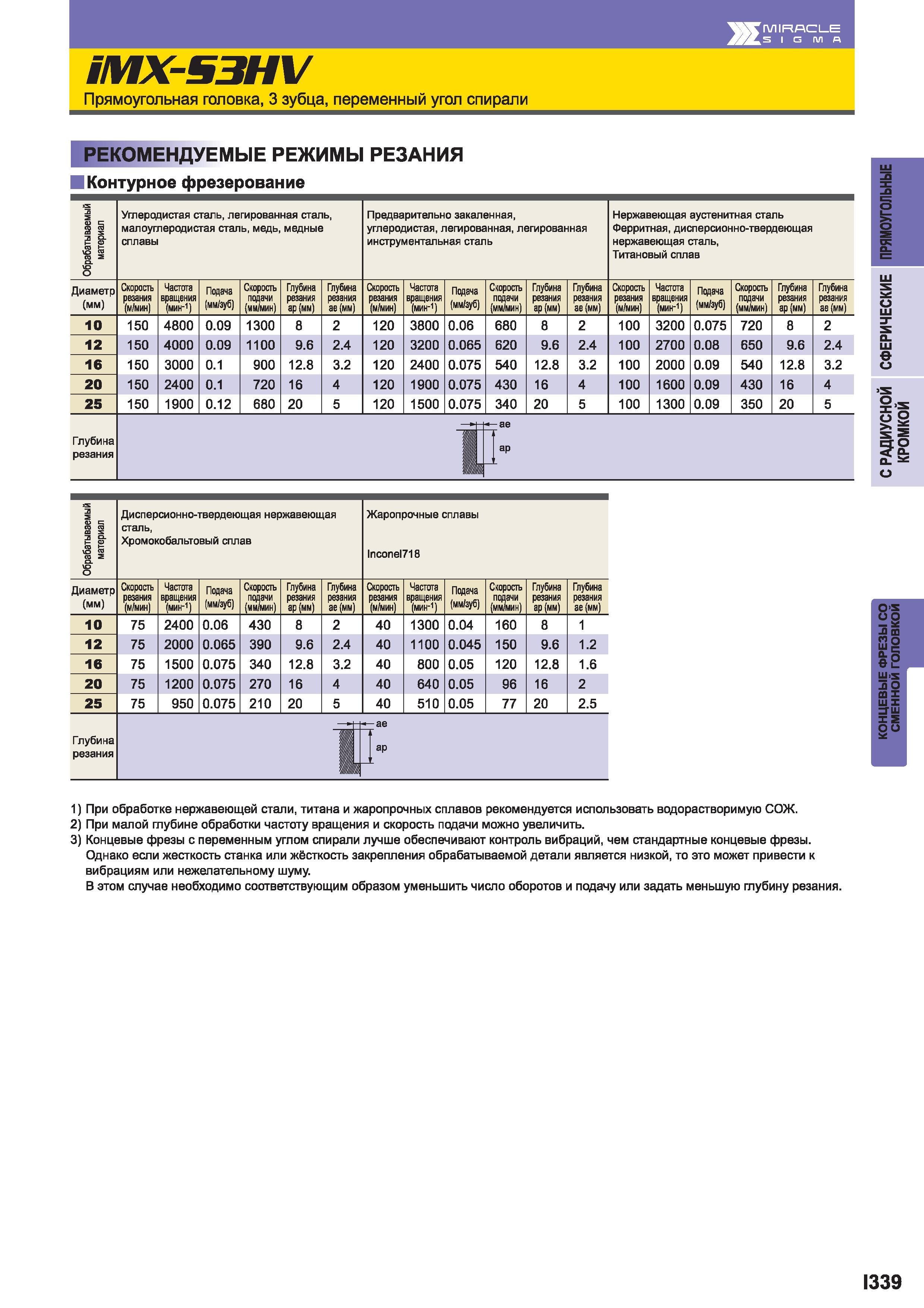

Режимы резания Mitsubishi при фрезерной обработке Контурное фрезерование Обрабатываемый материал Углеродистая сталь легированная сталь малоуглеро

Режимы резания Mitsubishi при фрезерной обработке Контурное фрезерование Обрабатываемый материал Углеродистая сталь легированная сталь малоуглеродистая сталь медь медные сплавы Предварительно закаленная углеродистая легированная легированная инструментальная сталь Нержавеющая аустенитная сталь Ферритная дисперсионно-твердеющая нержавеющая сталь Титановый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 150 4800 0.09 1300 8 2 120 3800 0.06 680 8 2 100 3200 0.075 720 8 2 12 150 4000 0.09 1100 9.6 2.4 120 3200 0.065 620 9.6 2.4 100 2700 0.08 650 9.6 2.4 16 150 3000 0.1 900 12.8 3.2 120 2400 0.075 540 12.8 3.2 100 2000 0.09 540 12.8 3.2 20 150 2400 0.1 720 16 4 120 1900 0.075 430 16 4 100 1600 0.09 430 16 4 25 150 1900 0.12 680 20 5 120 1500 0.075 340 20 5 100 1300 0.09 350 20 5 Глубина резания 1 ае ар pg S 52 о Обрабатываемый материал Дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Жаропрочные сплавы 1псопе1718 Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мшин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мммн) Глубина резания ар (мм) Глубина резания ае (мм) 10 75 2400 0.06 430 8 2 40 1300 0.04 160 8 1 12 75 2000 0.065 390 9.6 2.4 40 1100 0.045 150 9.6 1.2 16 75 1500 0.075 340 12.8 3.2 40 800 0.05 120 12.8 1.6 20 75 1200 0.075 270 16 4 40 640 0.05 96 16 2 25 75 950 0.075 210 20 5 40 510 0.05 77 20 2.5 Глубина резания O'S е2 m.s 3 О m х х is ар 1) При обработке нержавеющей стали титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 1339 SMX-S3HV Прямоугольная головка 3 зубца переменный угол спирали Рекомендуемые режимы резания
