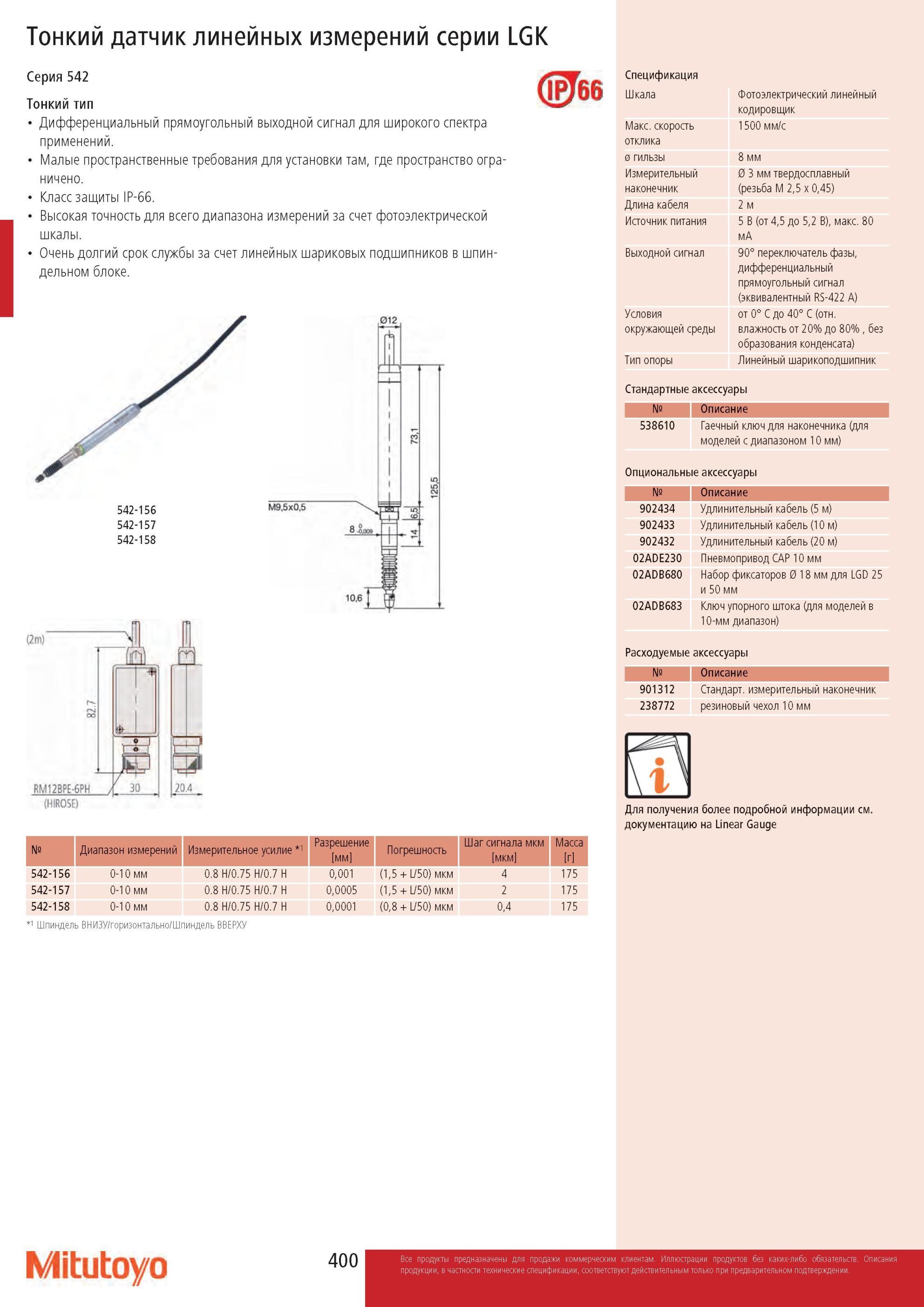

Тонкий датчик линейных измерений Mitutoyo серии LGK Серия 542 Тонкий тип Дифференциальный прямоугольный выходной сигнал для широкого спектра применений Мал

Тонкий датчик линейных измерений Mitutoyo серии LGK Серия 542 Тонкий тип Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. Малые пространственные требования для установки там, где пространство ограничено. Класс защиты IP-66. Высокая точность для всего диапазона измерений за счет фотоэлектрической шкалы. Очень долгий срок службы за счет линейных шариковых подшипников в шпиндельном блоке. 012 542-156 542-157 542-158 Спецификация Шкала Макс. скорость отклика Диаметр гильзы Измерительный наконечник Длина кабеля Источник питания Выходной сигнал Условия окружающей среды Тип опоры Стандартные аксессуары Фотоэлектрический линейный кодировщик 1500 мм/с 8 мм 0 3 мм твердосплавный (резьба M 2,5 x 0,45) 2 м 5 В (от 4,5 до 5,2 В), макс. 80 мА 90° переключатель фазы, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) от 0° C до 40° C (отн. влажность от 20% до 80% без образования конденсата) Линейный шарикоподшипник Номер Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) Опциональные аксессуары Номер Описание 902434 Удлинительный кабель (5 м) 902433 Удлинительный кабель (10 м) 902432 Удлинительный кабель (20 м) 02ADE230 Пневмопривод CAP 10 мм 02ADB680 Набор фиксаторов 0 18 мм для LGD 25 и 50 мм 02ADB683 Ключ упорного штока (для моделей в 10-мм диапазон) Расходуемые аксессуары Номер Описание 901312 Стандарт. измерительный наконечник 238772 резиновый чехол 10 мм Для получения более подробной информации см. документацию на Linear Gauge Номер Диапазон измерений Измерительное усилие 1 Разрешение [мм] Погрешность Шаг сигнала мкм [мкм] Масса [г] 542-156 0-10 мм 0.8 H/0.75 H/0.7 H 0,001 (1,5 + L/50) мкм 4 175 542-157 0-10 мм 0.8 H/0.75 H/0.7 H 0,0005 (1,5 + L/50) мкм 2 175 542-158 0-10 мм 0.8 H/0.75 H/0.7 H 0,0001 (0,8 + L/50) мкм 0,4 175 1 Шпиндель ВНИЗУ/горизонтально/Шпиндель ВВЕРХУ Mitutoyo
