Датчик линейных измерений Mitutoyo с референтной точкой серии LGF-Z Серия 542 очень надежный и экономичный линейный датчик с референтной точкой Линейный да

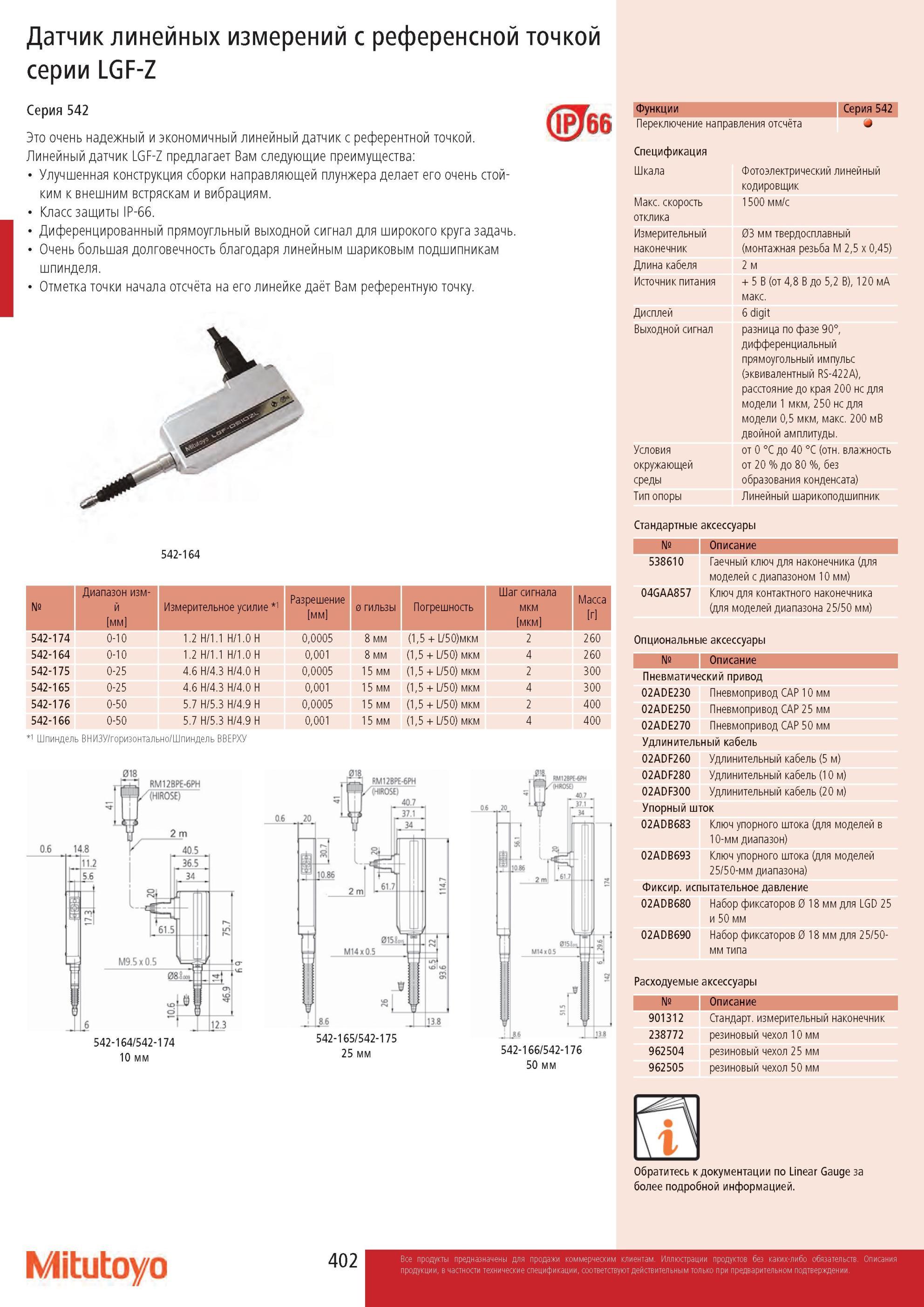

Датчик линейных измерений Mitutoyo с референтной точкой серии LGF-Z Серия 542 очень надежный и экономичный линейный датчик с референтной точкой. Линейный датчик LGF-Z предлагает Вам следующие преимущества Улучшенная конструкция сборки направляющей плунжера делает его очень стойким к внешним встряскам и вибрациям. Класс защиты IP-66. Диференцированный прямоугльный выходной сигнал для широкого круга задачь. Очень большая долговечность благодаря линейным шариковым подшипникам шпинделя. Отметка точки начала отсчёта на его линейке даёт Вам референтную точку. (0 Г 542-164 Номер Диапазон измерений [мм] Измерительное усилие 1 Разрешение [мм] Диаметр гильзы Погрешность Шаг сигнала мкм [мкм] Масса [г] 542-174 0-10 1.2 H/1.1 H/1.0 H 0,0005 8 мм (1,5 + 1750)мкм 2 260 542-164 0-10 1.2 H/1.1 H/1.0 H 0,001 8 мм (1,5 + L/50) мкм 4 260 542-175 0-25 4.6 H/4.3 H/4.0 H 0,0005 15 мм (1,5 + L/50) мкм 2 300 542-165 0-25 4.6 H/4.3 H/4.0 H 0,001 15 мм (1,5 + L/50) мкм 4 300 542-176 0-50 5.7 H/5.3 H/4.9 H 0,0005 15 мм (1,5 + L/50) мкм 2 400 542-166 0-50 5.7 H/5.3 H/4.9 H 0,001 15 мм (1,5 + L/50) мкм 4 400 1 Шпиндель ВНИЗУ/горизонтально/Шпиндель ВВЕРХУ - 542-166/542-176 50 мм Функции Серия 542 Переключение направления отсчёта Спецификация Шкала Макс. скорость отклика Измерительный наконечник Длина кабеля Источник питания Дисплей Выходной сигнал Условия окружающей среды Тип опоры Фотоэлектрический линейный кодировщик 1500 мм/с 03 мм твердосплавный (монтажная резьба M 2,5 x 0,45) 2 м + 5 В (от 4,8 В до 5,2 В), 120 мА макс. 6 digit разница по фазе 90°, дифференциальный прямоугольный импульс (эквивалентный RS-422A), расстояние до края 200 нс для модели 1 мкм, 250 нс для модели 0,5 мкм, макс. 200 мВ двойной амплитуды. от 0 °C до 40 °C (отн. влажность от 20 до 80 %, без образования конденсата) Линейный шарикоподшипник Стандартные аксессуары Номер Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) 04GAA857 Ключ для контактного наконечника (для моделей диапазона 25/50 мм) Опциональные аксессуары Номер Описание Пневматический привод 02ADE230 Пневмопривод CAP 10 мм 02ADE250 Пневмопривод CAP 25 мм 02ADE270 Пневмопривод CAP 50 мм Удлинительный кабель 02ADF260 Удлинительный кабель (5 м) 02ADF280 Удлинительный кабель (10 м) 02ADF300 Удлинительный кабель (20 м) Упорный шток 02ADB683 Ключ упорного штока (для моделей в 10-мм диапазон) 02ADB693 Ключ упорного штока (для моделей 25/50-мм диапазона) Фиксир. испытательное давление 02ADB680 Набор фиксаторов 0 18 мм для LGD 25 и 50 мм 02ADB690 Набор фиксаторов 0 18 мм для 25/50- мм типа Расходуемые аксессуары Номер Описание 901312 Стандарт. измерительный наконечник 238772 резиновый чехол 10 мм 962504 резиновый чехол 25 мм 962505 резиновый чехол 50 мм Обратитесь к документации по Linear Gauge за более подробной информацией. Mitutoyo 402 542-164/542-174 10 мм 542-165/542-175 25 мм
