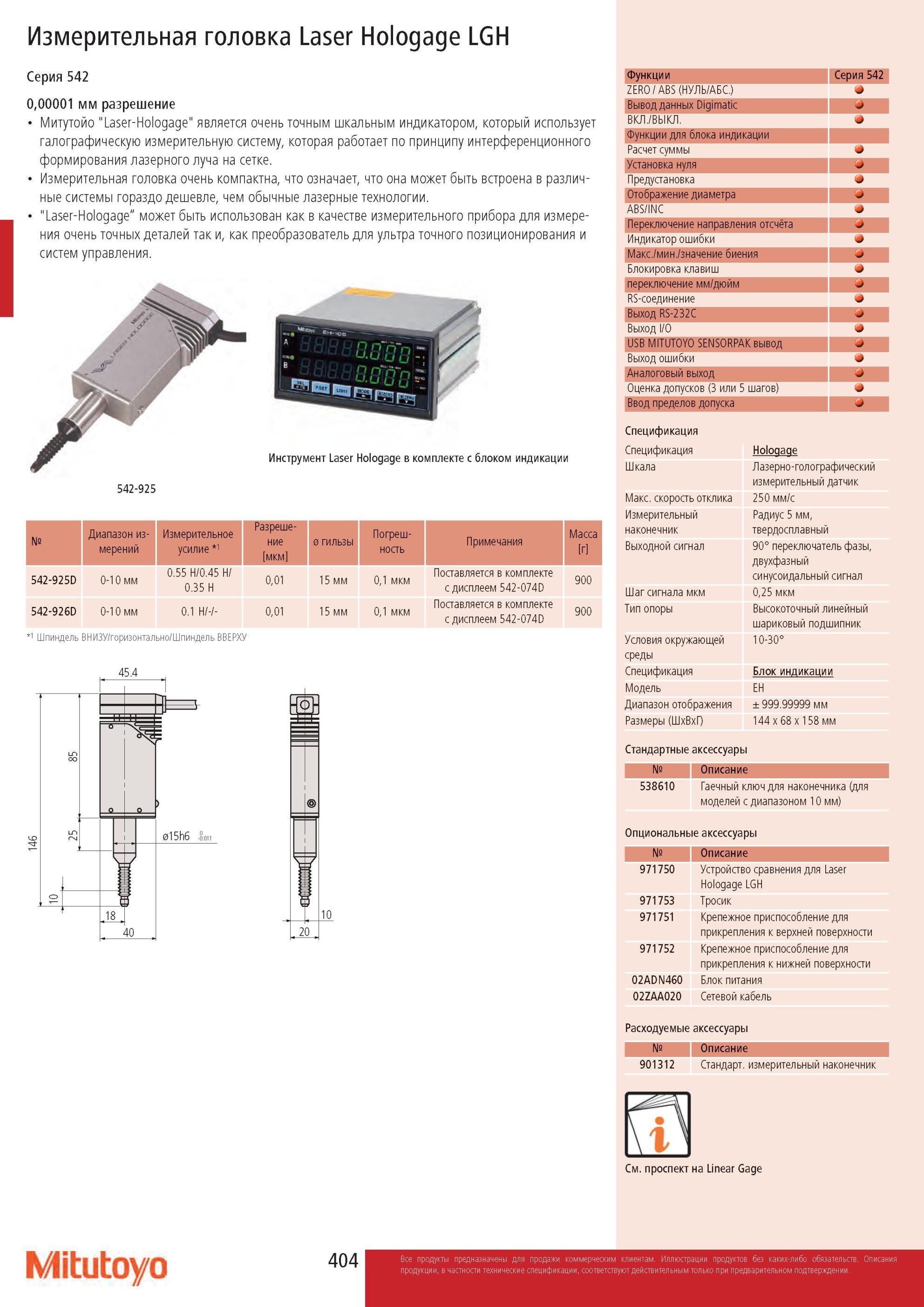

Измерительная головка Mitutoyo Laser Hologage LGH Серия 542 0,00001 мм разрешение Митутойо Laser-Hologage является очень точным шкальным индикатором, который использует галографическую измерительную систему, которая работает по принципу интерференционного формирования лазерного луча на сетке. Измерительная головка очень компактна, что означает, что она может быть встроена в различные системы гораздо дешевле, чем обычные лазерные технологии. "Laser-Hologage” может быть использован как в качестве измерительного прибора для измерения очень точных деталей так и, как преобразователь для ультра точного позиционирования и систем управления. ЩЗЩ ВШоЦ Инструмент Laser Hologage в комплекте с блоком индикации 542-925 Номер Диапазон измерений Измерительное усилие 1 Разреше- ние [мкм] Диаметр гильзы Погрешность Примечания Масса [г] 542-925D 0-10 мм 0.55 H/0.45 H/ 0.35 H 0,01 15 мм 0,1 мкм Поставляется в комплекте с дисплеем 542-074D 900 542-926D 0-10 мм 0.1 H/-/- 0,01 15 мм 0,1 мкм Поставляется в комплекте с дисплеем 542-074D 900 1 Шпиндель ВНИЗУ/горизонтально/Шпиндель ВВЕРХУ 45.4 20 10 Функции Серия 542 ZERO ABS (НУЛЬ/АБС.) Вывод данных Digimatic ВКЛ./ВЫКЛ. Функции для блока индикации Расчет суммы Установка нуля Предустановка Отображение диаметра ABS/INC Переключение направления отсчёта Индикатор ошибки Макс./мин./значение биения Блокировка клавиш переключение мм/дюйм RS-соединение Выход RS-232C Выход I/O USB MITUTOYO SENSORPAK вывод Выход ошибки Аналоговый выход Оценка допусков (3 или 5 шагов) Ввод пределов допуска Спецификация Спецификация Hologage Шкала Лазерно-голографический измерительный датчик Макс. скорость отклика 250 мм/с Измерительный Радиус 5 мм, наконечник твердосплавный Выходной сигнал 90° переключатель фазы, двухфазный синусоидальный сигнал Шаг сигнала мкм 0,25 мкм Тип опоры Высокоточный линейный шариковый подшипник Условия окружающей 10-30° среды Спецификация Блок индикации Модель EH Диапазон отображения ± 999.99999 мм Размеры ( Mxl") 144 x 68 x 158 мм Стандартные аксессуары Номер Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) Опциональные аксессуары Номер Описание 971750 Устройство сравнения для Laser Hologage LGH 971753 Тросик 971751 Крепежное приспособление для прикрепления к верхней поверхности 971752 Крепежное приспособление для прикрепления к нижней поверхности 02ADN460 Блок питания 02ZAA020 Сетевой кабель Расходуемые аксессуары Номер Описание 901312 Стандарт. измерительный наконечник См. проспект на Linear Gage Mitutoyo
