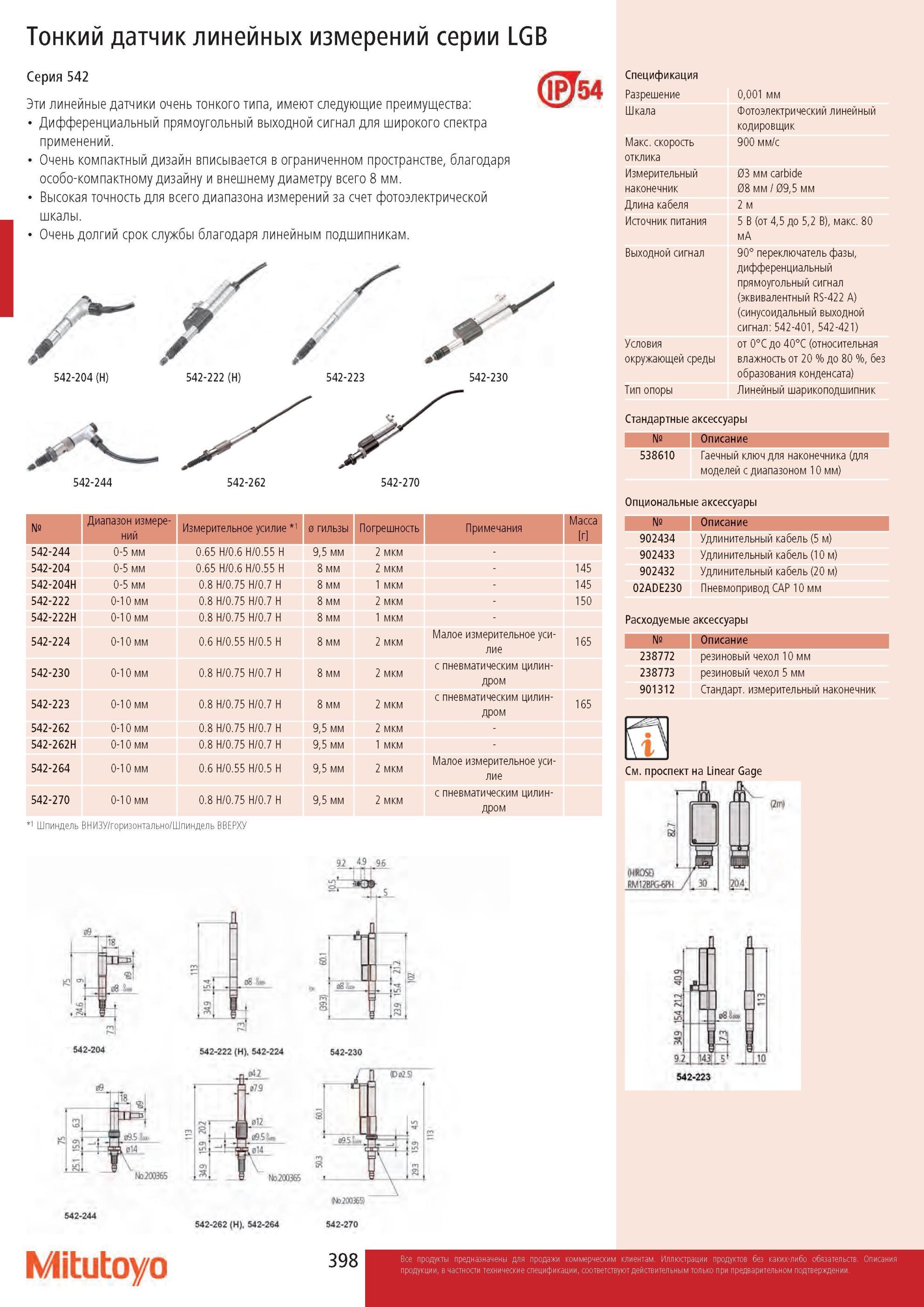

Тонкий датчик линейных измерений Mitutoyo серии LGB Серия 542 Линейные датчики очень тонкого типа, имеют следующие преимущества Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. Очень компактный дизайн вписывается в ограниченном пространстве, благодаря особо-компактному дизайну и внешнему диаметру всего 8 мм. Высокая точность для всего диапазона измерений за счет фотоэлектрической шкалы. Очень долгий срок службы благодаря линейным подшипникам. (0JJ54 542-204 (H) 542-244 542-222 (H) 542-223 542-230 542-262 542-270 Номер Диапазон измерений Измерительное усилие 1 Диаметр гильзы Погрешность Примечания Масса [г] 542-244 0-5 мм 0.65 H/0.6 H/0.55 H 9,5 мм 2 мкм 542-204 0-5 мм 0.65 H/0.6 H/0.55 H 8 мм 2 мкм 145 542-204H 0-5 мм 0.8 H/0.75 H/0.7 H 8 мм 1 мкм 145 542-222 0-10 мм 0.8 H/0.75 H/0.7 H 8 мм 2 мкм 150 542-222H 0-10 мм 0.8 H/0.75 H/0.7 H 8 мм 1 мкм 542-224 0-10 мм 0.6 H/0.55 H/0.5 H 8 мм 2 мкм Малое измерительное усилие 165 542-230 0-10 мм 0.8 H/0.75 H/0.7 H 8 мм 2 мкм с пневматическим цилиндром 542-223 0-10 мм 0.8 H/0.75 H/0.7 H 8 мм 2 мкм с пневматическим цилиндром 165 542-262 0-10 мм 0.8 H/0.75 H/0.7 H 9,5 мм 2 мкм 542-262H 0-10 мм 0.8 H/0.75 H/0.7 H 9,5 мм 1 мкм 542-264 0-10 мм 0.6 H/0.55 H/0.5 H 9,5 мм 2 мкм Малое измерительное усилие 542-270 0-10 мм 0.8 H/0.75 H/0.7 H 9,5 мм 2 мкм с пневматическим цилиндром 1 Шпиндель ВНИЗУ/горизонтально/Шпиндель ВВЕРХУ 9 2 4 96 - 1 1 вВ Su sLb СП L d 30 542-222 (Н). 542-224 542-262 (Н). 542-264 Спецификация Разрешение 0,001 мм Шкала Фотоэлектрический линейный кодировщик Макс. скорость 900 мм/с отклика Измерительный 03 мм carbide наконечник 08 мм 09,5 мм Длина кабеля 2 м Источник питания 5 В (от 4,5 до 5,2 В), макс. 80 мА Выходной сигнал 90° переключатель фазы, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) (синусоидальный выходной сигнал 542-401, 542-421) Условия от 0°C до 40°C (относительная окружающей среды влажность от 20 до 80 %, без образования конденсата) Тип опоры Линейный шарикоподшипник Стандартные аксессуары Номер Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) Опциональные аксессуары Номер Описание 902434 Удлинительный кабель (5 м) 902433 Удлинительный кабель (10 м) 902432 Удлинительный кабель (20 м) 02ADE230 Пневмопривод CAP 10 мм Расходуемые аксессуары Номер Описание 238772 резиновый чехол 10 мм 238773 резиновый чехол 5 мм 901312 Стандарт. измерительный наконечник См. проспект на Linear Gage (2т а (10 Mitutoyo
