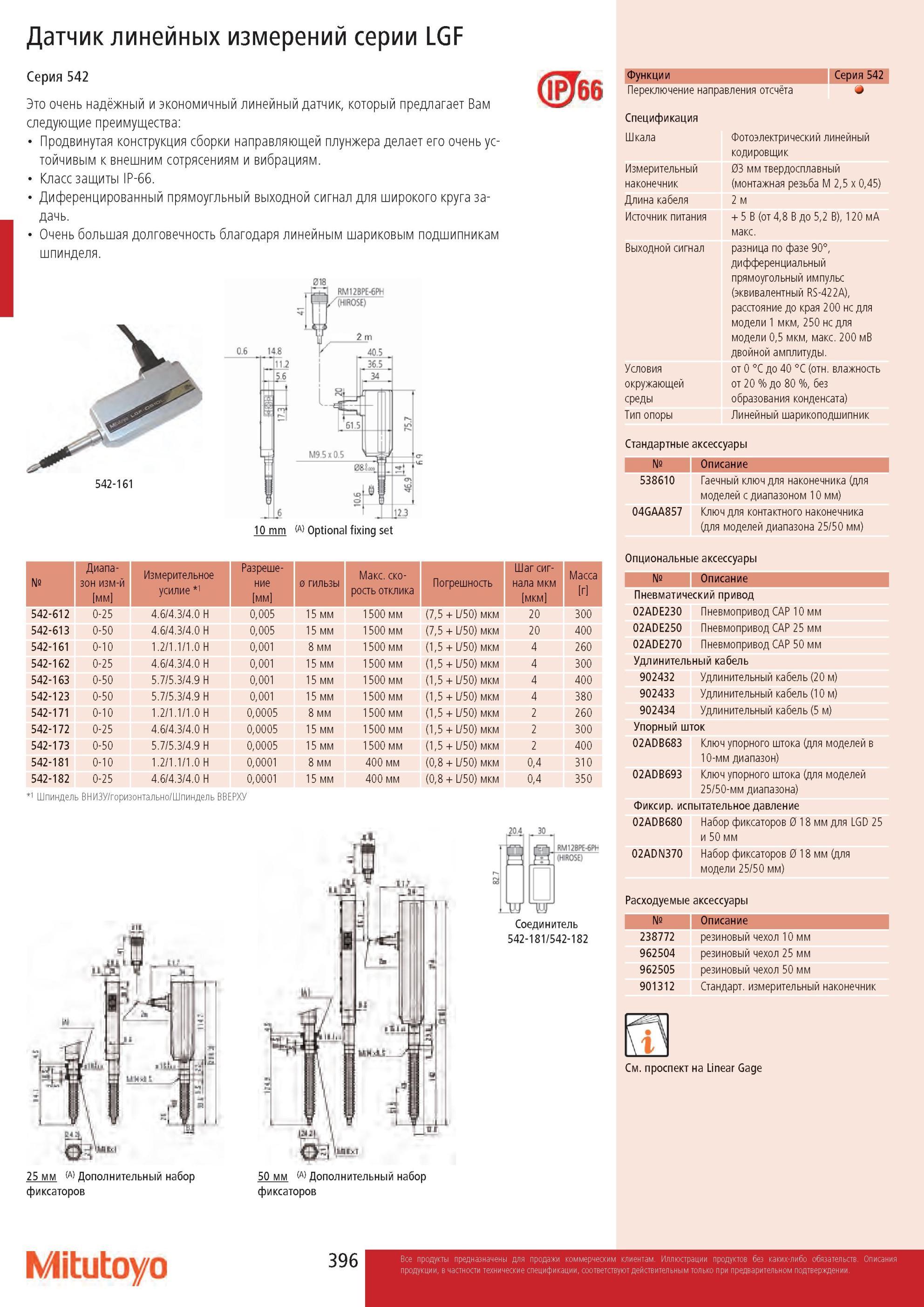

Датчик линейных измерений Mitutoyo серии LGF Серия 542 очень надёжный и экономичный линейный датчик, который предлагает Вам следующие преимущества Продвину

Датчик линейных измерений Mitutoyo серии LGF Серия 542 очень надёжный и экономичный линейный датчик, который предлагает Вам следующие преимущества Продвинутая конструкция сборки направляющей плунжера делает его очень устойчивым к внешним сотрясениям и вибрациям. Класс защиты IP-66. Диференцированный прямоугльный выходной сигнал для широкого круга за-дачь. Очень большая долговечность благодаря линейным шариковым подшипникам шпинделя. 018 <Р>6 542-161 Номер Диапазон измерений [мм] Измерительное усилие 1 Разреше- ние [мм] Диаметр гильзы Макс. скорость отклика Погрешность Шаг сигнала мкм [мкм] Масса [г] 542-612 0-25 4.6/4.3/4.0 H 0,005 15 мм 1500 мм (7,5 + L/50) мкм 20 300 542-613 0-50 4.6/4.3/4.0 H 0,005 15 мм 1500 мм (7,5 + L/50) мкм 20 400 542-161 0-10 1.2/1.1/1.0 H 0,001 8 мм 1500 мм (1,5 + L/50) мкм 4 260 542-162 0-25 4.6/4.3/4.0 H 0,001 15 мм 1500 мм (1,5 + L/50) мкм 4 300 542-163 0-50 5.7/5.3/4.9 H 0,001 15 мм 1500 мм (1,5 + L/50) мкм 4 400 542-123 0-50 5.7/5.3/4.9 H 0,001 15 мм 1500 мм (1,5 + L/50) мкм 4 380 542-171 0-10 1.2/1.1/1.0 H 0,0005 8 мм 1500 мм (1,5 + L/50) мкм 2 260 542-172 0-25 4.6/4.3/4.0 H 0,0005 15 мм 1500 мм (1,5 + L/50) мкм 2 300 542-173 0-50 5.7/5.3/4.9 H 0,0005 15 мм 1500 мм (1,5 + L/50) мкм 2 400 542-181 0-10 1.2/1.1/1.0 H 0,0001 8 мм 400 мм (0,8 + L/50) мкм 0,4 310 542-182 0-25 4.6/4.3/4.0 H 0,0001 15 мм 400 мм (0,8 + L/50) мкм 0,4 350 Шпиндель ВНИЗУ/горизонтально/Шпиндель ВВЕРХУ 41. (НВЮ5Е) uT изг Соединитель 542-181/542-182 Функции Серия 542 Переключение направления отсчёта Спецификация Шкала Измерительный наконечник Длина кабеля Источник питания Выходной сигнал Условия окружающей среды Тип опоры Фотоэлектрический линейный кодировщик 03 мм твердосплавный (монтажная резьба M 2,5 x 0,45) 2 м + 5 В (от 4,8 В до 5,2 В), 120 мА макс. разница по фазе 90°, дифференциальный прямоугольный импульс (эквивалентный RS-422A), расстояние до края 200 нс для модели 1 мкм, 250 нс для модели 0,5 мкм, макс. 200 мВ двойной амплитуды. от 0 °C до 40 °C (отн. влажность от 20 до 80 %, без образования конденсата) Линейный шарикоподшипник Стандартные аксессуары Номер Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) 04GAA857 Ключ для контактного наконечника (для моделей диапазона 25/50 мм) Опциональные аксессуары Номер Описание Пневматический привод 02ADE230 Пневмопривод CAP 10 мм 02ADE250 Пневмопривод CAP 25 мм 02ADE270 Пневмопривод CAP 50 мм Удлинительный кабель 902432 Удлинительный кабель (20 м) 902433 Удлинительный кабель (10 м) 902434 Удлинительный кабель (5 м) Упорный шток 02ADB683 Ключ упорного штока (для моделей в 10-мм диапазон) 02ADB693 Ключ упорного штока (для моделей 25/50-мм диапазона) Фиксир. испытательное давление 02ADB680 Набор фиксаторов 0 18 мм для LGD 25 и 50 мм 02ADN370 Набор фиксаторов 0 18 мм (для модели 25/50 мм) Расходуемые аксессуары Номер Описание 238772 резиновый чехол 10 мм 962504 резиновый чехол 25 мм 962505 резиновый чехол 50 мм 901312 Стандарт. измерительный наконечник См. проспект на Linear Gage 25 мм Дополнительный набор фиксаторов 50 мм Дополнительный набор фиксаторов Mitutoyo 396
