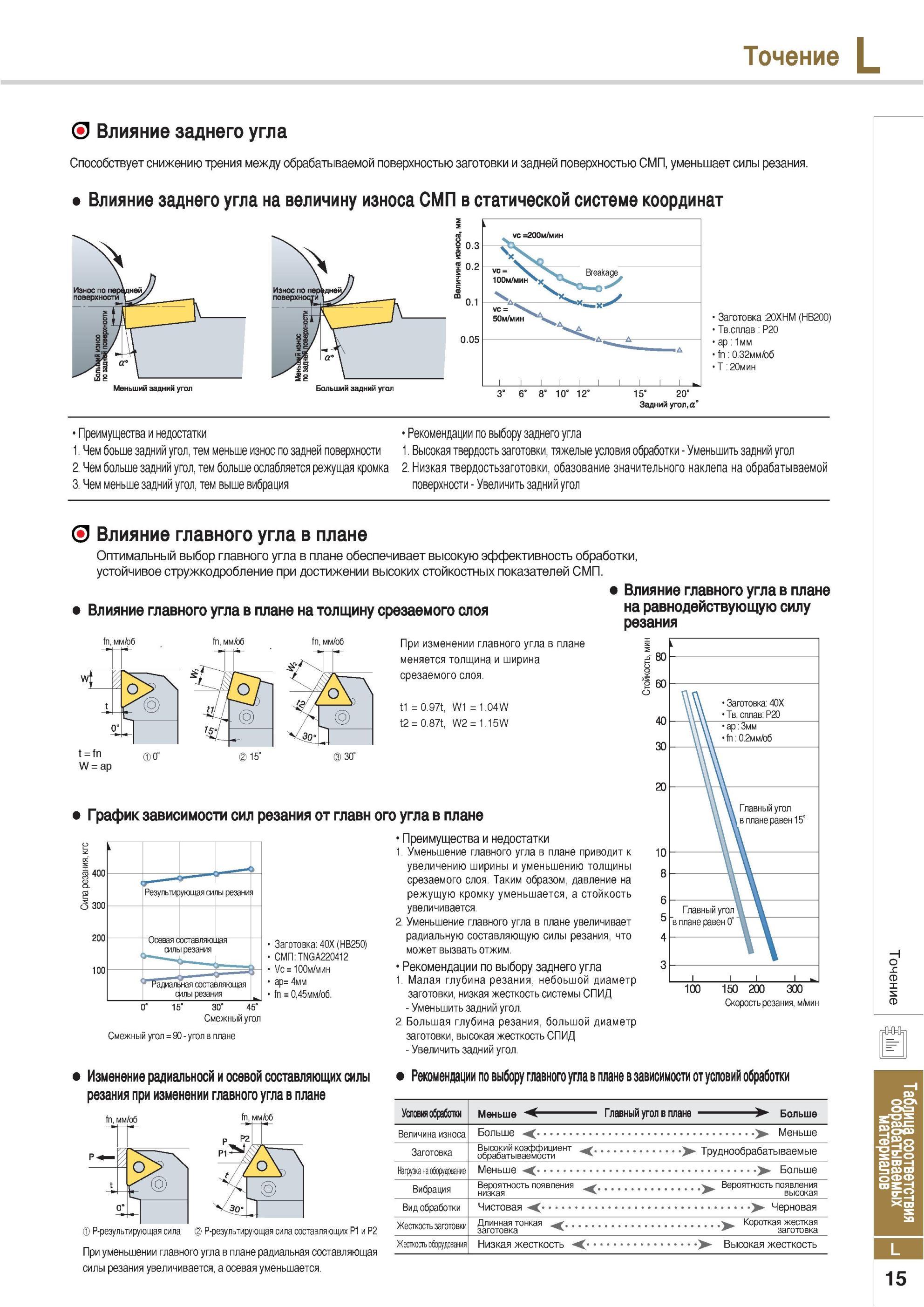

Точение Влияние заднего угла Способствует снижению трения между обрабатываемой поверхностью заготовки и задней поверхностью инструмента с СМП _ уменьшает силы резания. Влияние заднего угла на величину износа СМП в статической системе координат Заготовка 20ХНМ (HB200) Тв.сплав P20 ap 1 мм fn 0.32мм/об T 20мин Задний угол,а° Преимущества и недостатки Рекомендации по выбору заднего угла 1. Чем боьше задний угол тем меньше износ по задней поверхности 1. Высокая твердость заготовки тяжелые условия обработки Уменьшить задний угол 2. Чем больше задний угол тем больше ослабляется режущая кромка 2. Низкая твердостьзаготовки обазование значительного наклепа на обрабатываемой 3. Чем меньше задний угол тем выше вибрация поверхности Увеличить задний угол Влияние главного угла в плане Оптимальный выбор главного угла в плане обеспечивает высокую эффективность обработки устойчивое стружкодробление при достижении высоких стойкостных показателей СМП. Влияние главного угла в плане Влияние главного угла в плане на толщину срезаемого слоя на равнодействующую силу резания При изменении главного угла в плане меняется толщина и ширина срезаемого слоя. t1 = 0.97t W1 = 1.G4W t2 = 0.87t W2 = 1.1DW fn мм/об t = fn 0‘ W = ap 15 30‘ График зависимости сил резания от главн ого угла в плане 8 400 о 300 200 k Результмр ующая си1 резани Осевая с силь оставляю резания цая Радиальная составляющая силы резания Заготовка 40Х (HB2DG) СМП TNGA22G412 Vc = 1GGm/mhh ap= 4 мм fn = G,4Dmm/o6. 30° 45° Смежный угол Смежный угол = 90 угол в плане Изменение радиальносй и осевой составляющих силы резания при изменении главного угла в плане fn мм/об fn мм/° Преимущества и недостатки 1. Уменьшение главного угла в плане приводит к увеличению ширины и уменьшению толщины срезаемого слоя. Таким образом давление на режущую кромку уменьшается а стойкость увеличивается. 2. Уменьшение главного угла в плане увеличивает радиальную составляющую силы резания что может вызвать отжим. Рекомендации по выбору заднего угла 1. Малая глубина резания небоьшой диаметр заготовки низкая жесткость системы СПИД Уменьшить задний угол. 2. Большая глубина резания большой диаметр заготовки высокая жесткость СПИД Увеличить задний угол. Рекомендации по выбору главного угла в плане в зависимости от условий обработки 150 200 300 Скорость резания м/мин Условия обработки Величина износа Жесткость заготовку При уменьшении главного угла в плане радиальная составляющая силы резания увеличивается а осевая уменьшается. Меньше Главный угол в плане Больше Больше Меньше Заготовка Высокий коэффициент обрабатываемости -7 /О Нагрузка на оборудование Меньше Вибрация Вероятность появления низкая Вероятность появления высокая Вид обработки Длинная тонкая заготовка Короткая жесткая заготовка Низкая жесткость Высокая жесткость 15 Заготовка 40Х Твердый сплав P20 ap 3 мм fn 0.2мм/об Главный угол \\в плане равен 15° о -1 Главный угол в плане равен 0° Р-результирующая сила Р-результирующая сила составляющих P1 и Р2 Жесткость оборудования Меньший задний угол Больший задний угол Износ по передней поверхности Износ по передней/ поверхности Величина износа мм
