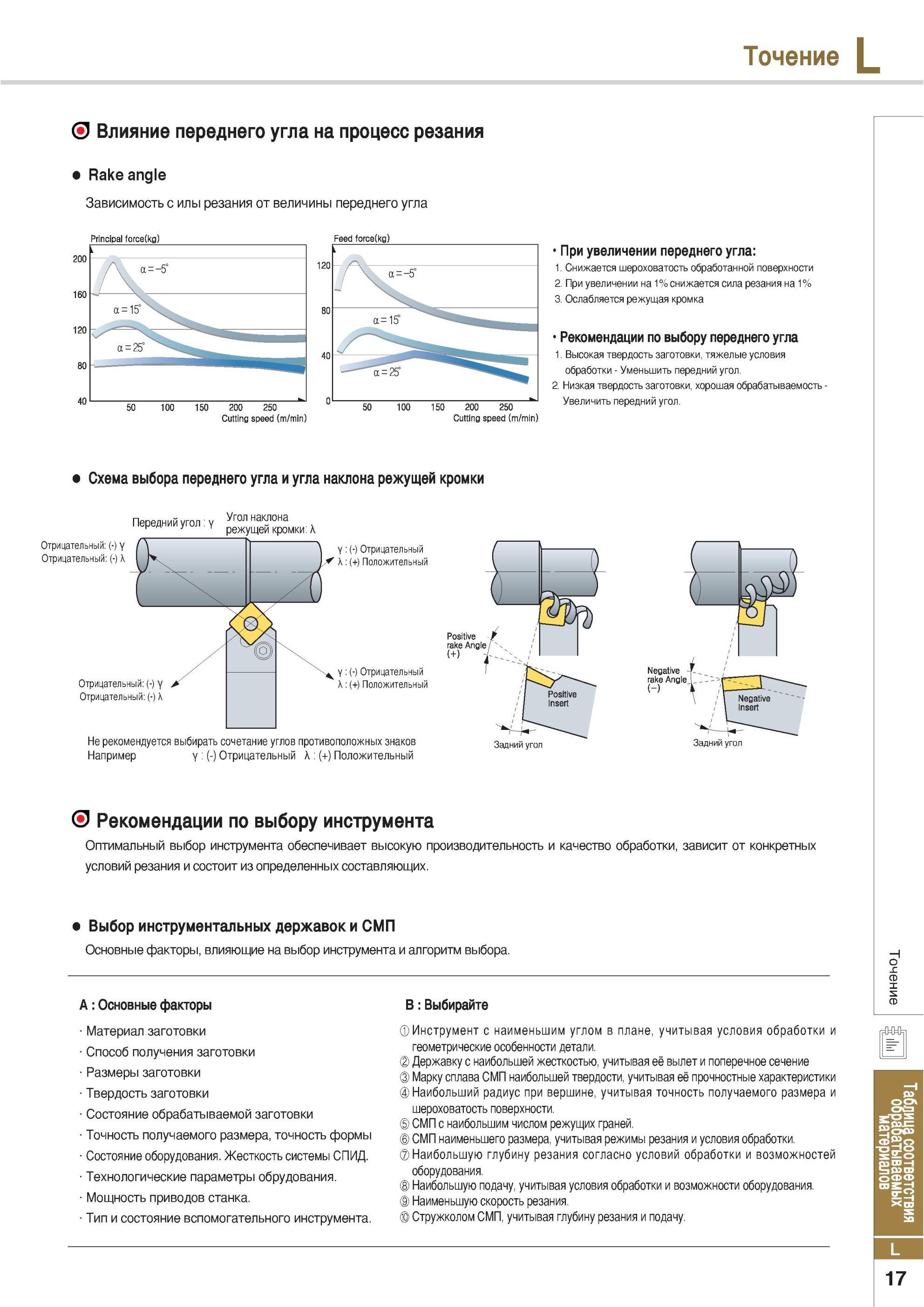

Точение Влияние переднего угла на процесс резания Rake angle Зависимость силы резания от величины переднего угла Principal force(kg) Feed force(kg) 150 200

Точение Влияние переднего угла на процесс резания Rake angle Зависимость силы резания от величины переднего угла Principal force(kg) Feed force(kg) 150 200 Cutting speed (m/min) При увеличении переднего угла 1. Снижается шероховатость обработанной поверхности 2. При увеличении на 1% снижается сила резания на 1% 3. Ослабляется режущая кромка Рекомендации по выбору переднего угла 1. Высокая твердость заготовки тяжелые условия обработки Уменьшить передний угол. 2. Низкая твердость заготовки хорошая обрабатываемость -Увеличить передний угол. Схема выбора переднего угла и угла наклона режущей кромки Передний угол у Угол наклона режущей кромки А Отрицательный (-) у Отрицательный (-) X Отрицательный (-) у Отрицательный (-) X Y (-) Отрицательный К (+) Положительный Y (-) Отрицательный К (+) Положительный Не рекомендуется выбирать сочетание углов противоположных знаков Например у (-) Отрицательный к (+) Положительный Задний угол Задний угол Рекомендации по выбору инструмента Оптимальный выбор инструмента обеспечивает высокую производительность и качество обработки зависит от конкретных условий резания и состоит из определенных составляющих. Выбор инструментальных державок и СМП Основные факторы влияющие на выбор инструмента и алгоритм выбора. A Основные факторы Материал заготовки Способ получения заготовки Размеры заготовки Твердость заготовки Состояние обрабатываемой заготовки Точность получаемого размера точность формы Состояние оборудования. Жесткость системы СПИД. Технологические параметры обрудования. Мощность приводов станка. Тип и состояние вспомогательного инструмента. B Выбирайте Инструмент с наименьшим углом в плане учитывая условия обработки и геометрические особенности детали. 2 Державку с наибольшей жесткостью учитывая её вылет и поперечное сечение Марку сплава СМП наибольшей твердости учитывая её прочностные характеристики Наибольший радиус при вершине учитывая точность получаемого размера и шероховатость поверхности. СМП с наибольшим числом режущих граней. СМП наименьшего размера учитывая режимы резания и условия обработки. Наибольшую глубину резания согласно условий обработки и возможностей оборудования. Наибольшую подачу учитывая условия обработки и возможности оборудования. Наименьшую скорость резания. Стружколом СМП учитывая глубину резания и подачу. 17 Cutting speed (m/min)
