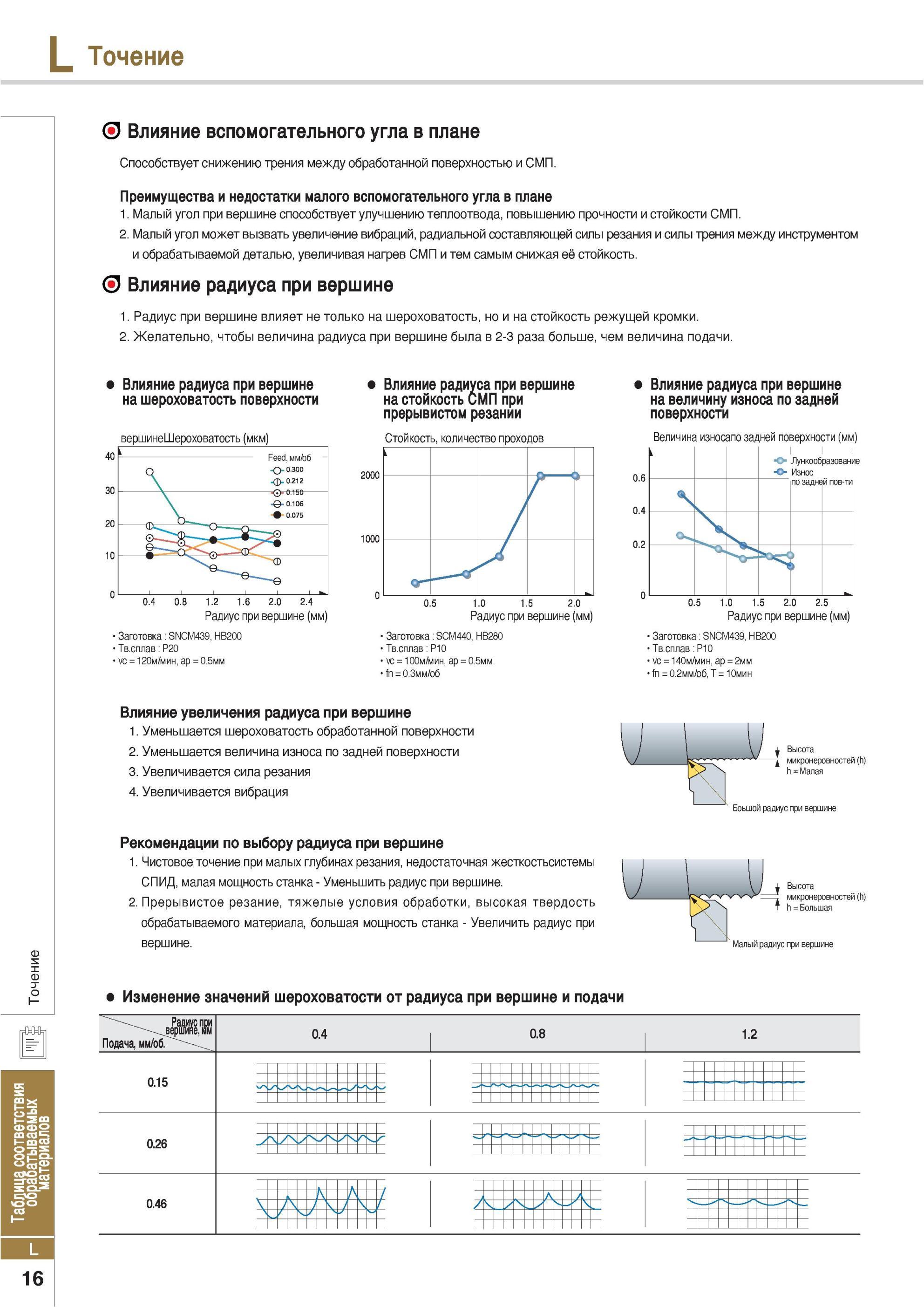

Точение Влияние вспомогательного угла в плане Способствует снижению трения между обработанной поверхностью и инструментом с СМП _ Преимущества и недостатки малого вспомогательного угла в плане 1. Малый угол при вершине способствует улучшению теплоотвода повышению прочности и стойкости СМП. 2. Малый угол может вызвать увеличение вибраций радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью увеличивая нагрев СМП и тем самым снижая её стойкость. Влияние радиуса при вершине 1. Радиус при вершине влияет не только на шероховатость но и на стойкость режущей кромки. 2. Желательно чтобы величина радиуса при вершине была в 2-3 раза больше чем величина подачи. Влияние радиуса при вершине на шероховатость поверхности вершине Шероховатость (мкм) Радиус при вершине Заготовка SNCM439 HB200 Тв.сплав P20 vc = 120м/мин ap = 0.5 мм Влияние радиуса при вершине на стойкость СМП при прерывистом резании Стойкость количество проходов Заготовка SCM440 HB280 Тв.сплав P10 vc = 100м/мин ap = 0.5 мм fn = 0.3мм/об Влияние радиуса при вершине на величину износа по задней поверхности Величина износапо задней поверхности Заготовка SNCM439 HB200 Тв.сплав P10 vc = 140м/мин ap = 2 мм fn = 0.2мм/об = 10мин Влияние увеличения радиуса при вершине 1. Уменьшается шероховатость обработанной поверхности 2. Уменьшается величина износа по задней поверхности 3. Увеличивается сила резания 4. Увеличивается вибрация Рекомендации по выбору радиуса при вершине 1. Чистовое точение при малых глубинах резания недостаточная жесткостьсистемы СПИД малая мощность станка Уменьшить радиус при вершине. 2. Прерывистое резание тяжелые условия обработки высокая твердость обрабатываемого материала большая мощность станка Увеличить радиус при вершине. Изменение значений шероховатости от радиуса при вершине и подачи Высота микронеровностей(h) h = Малая Боьшой радиус при вершине Высота микронеровностей(h) h = Большая Малый радиус при вершине 16 Лункообразование Износ по задней пов-ти -и I.J С- J Радиус при вершине Радиус при вершине Подача мм/об
