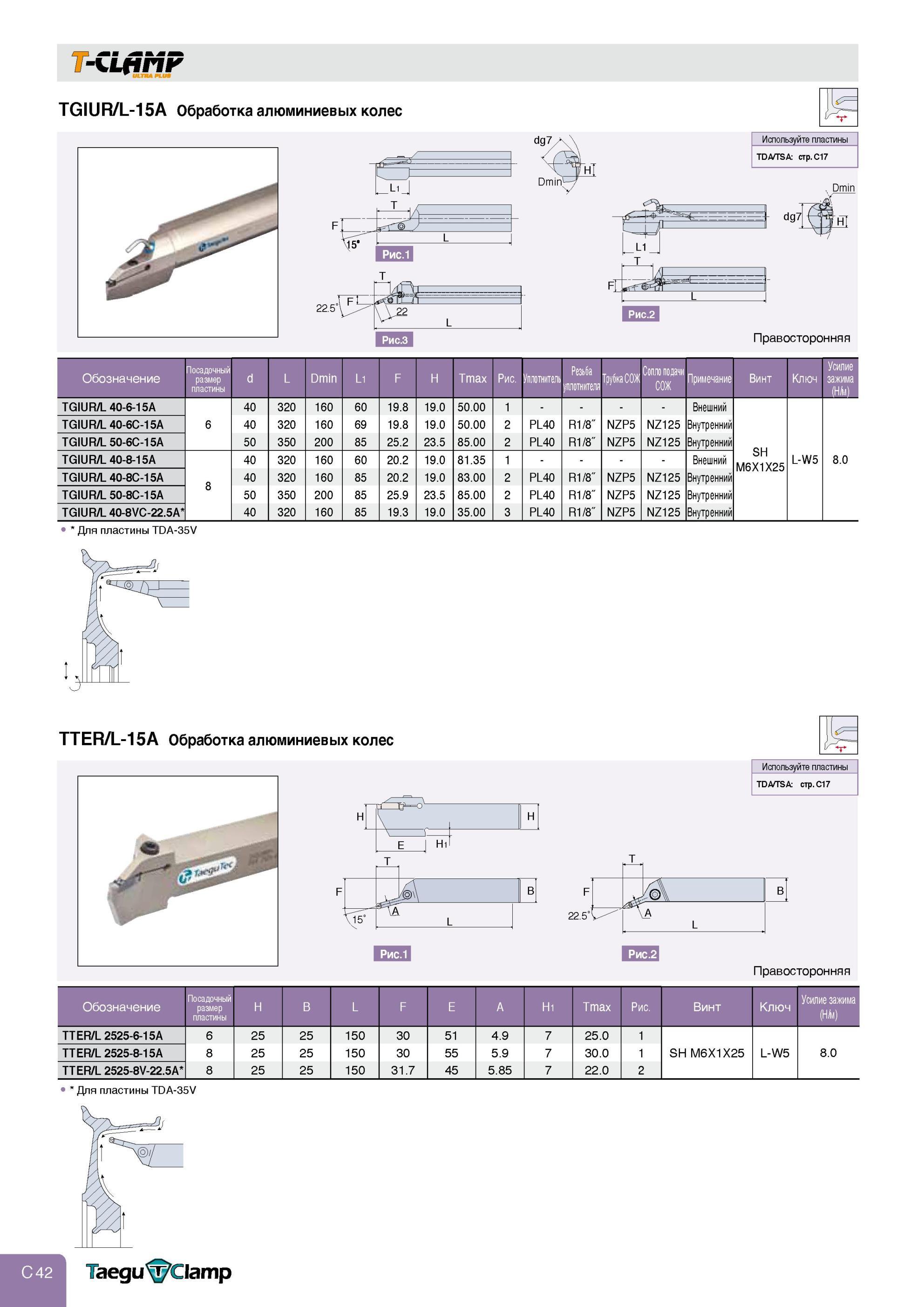

Точение Отрезка и обработка канавок T-CLAMP Токарный резец Taegutec TGIUR/L-15A TTER/L-15A Обработка алюминиевых колес Сопло подачи СОЖ Примечание Винт ключ ULTRA PLUS TGIUR/L-15A Обработка алюминиевых колес dg7 -L0 используйте пластины TDA/TSA стр. C17 Dmin Правосторонняя Обозначение Посадочный размер пластины d L Dmin L1 F H Tmax Рис. Уплотнитель Резьба уплотнителя Трубка СОЖ Сопло подачи СОЖ Примечание Винт ключ Усилие зажима (Н/м) TGIUR/L 40-6-15A 40 320 160 60 19.8 19.0 50.00 1 Внешний TGIUR/L 40-6C-15A 6 40 320 160 69 19.8 19.0 50.00 2 PL40 R1/8" NZP5 NZ125 Внутренний TGIUR/L 50-6C-15A 50 350 200 85 25.2 23.5 85.00 2 PL40 R1/8" NZP5 NZ125 Внутренний SH M6X1X25 TGIUR/L 40-8-15A 40 320 160 60 20.2 19.0 81.35 1 Внешний L-W5 8.0 TGIUR/L 40-8C-15A 8 40 320 160 85 20.2 19.0 83.00 2 PL40 R1/8" NZP5 NZ125 Внутренний TGIUR/L 50-8C-15A 50 350 200 85 25.9 23.5 85.00 2 PL40 R1/8" NZP5 NZ125 Внутренний TGIUR/L 40-8VC-22.5A 40 320 160 85 19.3 19.0 35.00 3 PL40 R1/8" NZP5 NZ125 Внутренний 1 Для пластины TDA-35V TTER/L-15A Обработка алюминиевых колес используйте пластины TDA/TSA стр. C17 F 22.5° Рис.2 Правосторонняя Обозначение Посадочный размер пластины H B L F E A H1 Tmax Рис. Винт ключ Усилие зажима (Н/м) TTER/L 2525-6-15A 6 25 25 150 30 51 4.9 7 25.0 1 SH M6X1X25 L-W5 8.0 TTER/L 2525-8-15A 8 25 25 150 30 55 5.9 7 30.0 1 TTER/L 2525-8V-22.5A 8 25 25 150 31.7 45 5.85 7 22.0 2 Для пластины TDA-35V TaeguClamp T B L
