Точение Отрезка и обработка канавок T-CLAMP Токарный резец Taegutec TGIFR/L Проточка внутренних мелких канавок и торцовое точение Резьба уплотнителя Винт

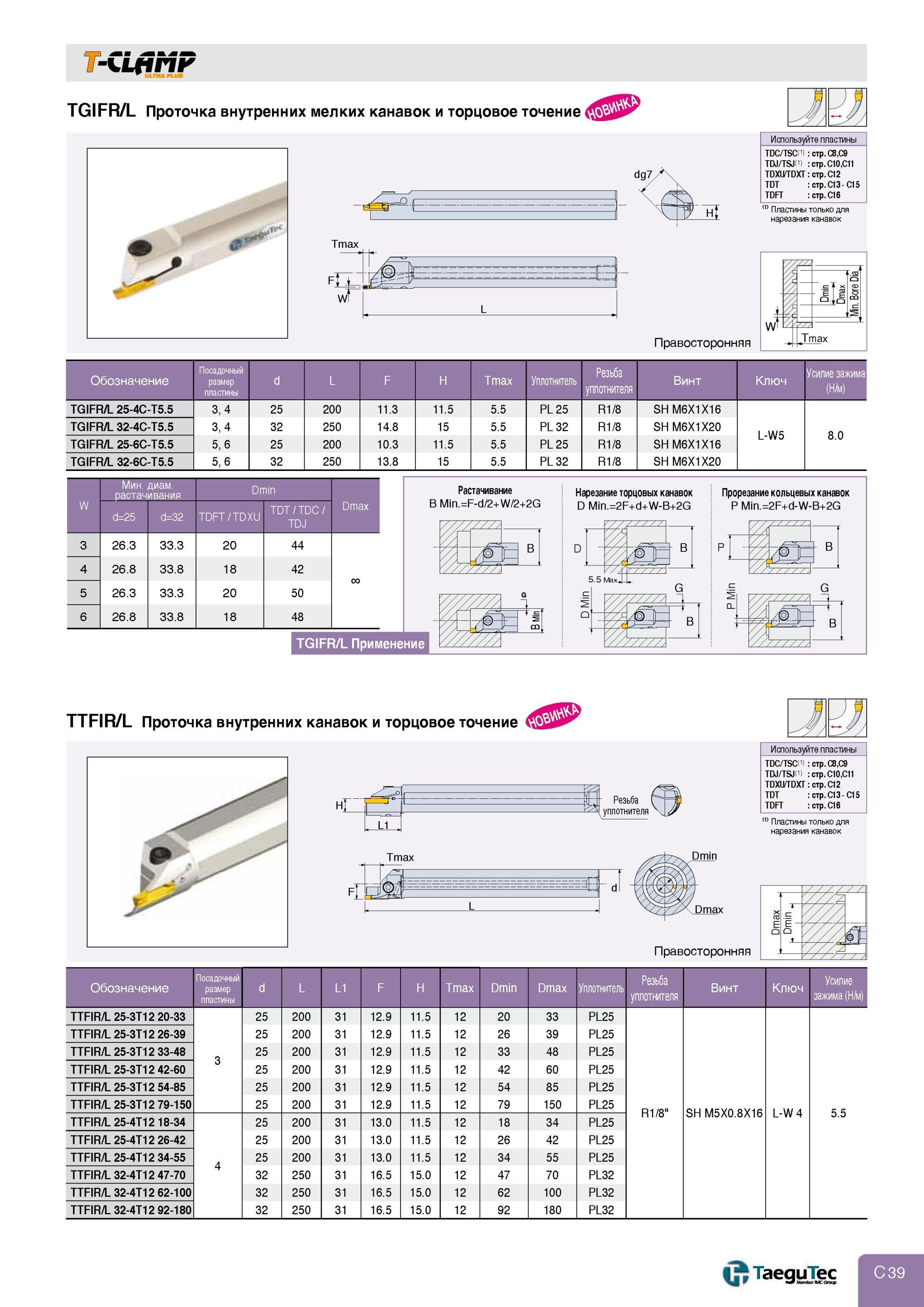

Точение Отрезка и обработка канавок T-CLAMP Токарный резец Taegutec TGIFR/L Проточка внутренних мелких канавок и торцовое точение Резьба уплотнителя Винт Ключ ULTRA Pt.ua TGIFR/L Проточка внутренних мелких канавок и торцовое точение dg7 -Е Используйте пластины TDC/TSCH) стр. C8,C9 TDJ/TSJH) стр. C10,C11 TDXUTDXT стр. C12 TDT стр. C13 - C15 TDFT стр. C16 0 Пластины только для нарезания канавок Tmax WT -ТГ" --L- Правосторонняя W' Tmax Обозначение Посадочный размер пластины d L F H Tmax Уплотнитель Резьба уплотнителя Винт Ключ Усилие зажима (Н/м) TGIFR/L 25-4C-T5.5 3, 4 25 200 11.3 11.5 5.5 PL 25 R1/8 SH M6X1X16 L-W5 8.0 TGIFR/L 32-4C-T5.5 3, 4 32 250 14.8 15 5.5 PL 32 R1/8 SH M6X1X20 TGIFR/L 25-6C-T5.5 5, 6 25 200 10.3 11.5 5.5 PL 25 R1/8 SH M6X1X16 TGIFR/L 32-6C-T5.5 5, 6 32 250 13.8 15 5.5 PL 32 R1/8 SH M6X1X20 Мин. диам. растачивания Dmin W d=25 d=32 TDFT/TDXU TDT/TDC / TDJ Dmax 3 26.3 33.3 20 44 TO 4 26.8 26.3 33.8 33.3 18 42 5 20 50 6 26.8 33.8 18 48 Растачивание B Min.=F-d/2+W/2+2G Нарезание торцовых канавок Прорезание кольцевых канавок D Min.=2F+d+W-B+2G P Min.=2F+d-W-B+2G B P TGIFR/L Применение 44= - R L B B D TTFIR/L Проточка внутренних канавок и торцовое точение Используйте пластины TDC/TSCH) стр. C8,C9 TDJ/TSJH) стр. C10,C11 TDXUTDXT стр. C12 TDT стр. C13 - C15 TDFT стр. C16 0 Пластины только для нарезания канавок Правосторонняя Обозначение Посадочный размер пластины d L L1 F H Tmax Dmin Dmax Уплотнитель Резьба уплотнителя Винт Ключ Усилие зажима (Н/м) TTFIR/L 25-3T12 20-33 25 200 31 12.9 11.5 12 20 33 PL25 TTFIR/L 25-3T12 26-39 25 200 31 12.9 11.5 12 26 39 PL25 TTFIR/L 25-3T12 33-48 3 25 200 31 12.9 11.5 12 33 48 PL25 TTFIR/L 25-3T12 42-60 25 200 31 12.9 11.5 12 42 60 PL25 TTFIR/L 25-3T12 54-85 25 200 31 12.9 11.5 12 54 85 PL25 TTFIR/L 25-3T12 79-150 25 200 31 12.9 11.5 12 79 150 PL25 R1/8" SH M5X0.8X16 L-W 4 5.5 TTFIR/L 25-4T12 18-34 25 200 31 13.0 11.5 12 18 34 PL25 TTFIR/L 25-4T12 26-42 25 200 31 13.0 11.5 12 26 42 PL25 TTFIR/L 25-4T12 34-55 4 25 200 31 13.0 11.5 12 34 55 PL25 TTFIR/L 32-4T12 47-70 32 250 31 16.5 15.0 12 47 70 PL32 TTFIR/L 32-4T12 62-100 32 250 31 16.5 15.0 12 62 100 PL32 TTFIR/L 32-4T12 92-180 32 250 31 16.5 15.0 12 92 180 PL32
