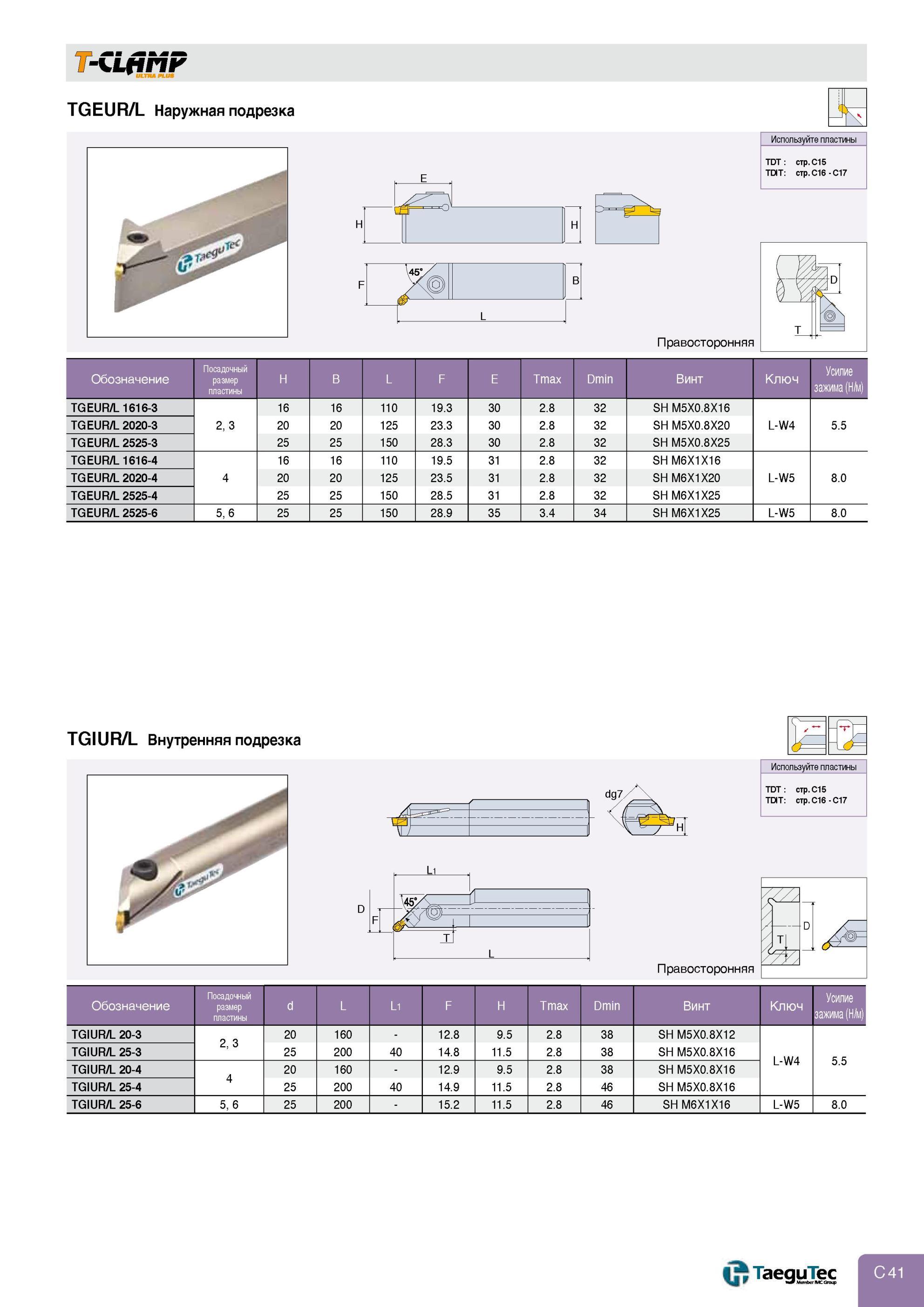

Точение Отрезка и обработка канавок T-CLAMP Токарный резец Taegutec TGEUR/L Наружная подрезка TGIUR/L Внутренняя подрезка цилиндрический хвостовик с лыской ULTRA PLUS TGEUR/L Наружная подрезка Используйте пластины TDT стр. C15 TDIT стр. C16 - C17 Уф B L Правосторонняя Обозначение Посадочный размер пластины H B L F E Tmax Dmin Винт Ключ Усилие зажима (Н/м) TGEUR/L 1616-3 16 16 110 19.3 30 2.8 32 SH M5X0.8X16 TGEUR/L 2020-3 2, 3 20 20 125 23.3 30 2.8 32 SH M5X0.8X20 L-W4 5.5 TGEUR/L 2525-3 25 25 150 28.3 30 2.8 32 SH M5X0.8X25 TGEUR/L 1616-4 16 16 110 19.5 31 2.8 32 SH M6X1X16 TGEUR/L 2020-4 4 20 20 125 23.5 31 2.8 32 SH M6X1X20 L-W5 8.0 TGEUR/L 2525-4 25 25 150 28.5 31 2.8 32 SH M6X1X25 TGEUR/L 2525-6 5, 6 25 25 150 28.9 35 3.4 34 SH M6X1X25 L-W5 8.0 E H H F TGIUR/L Внутренняя подрезка dg7. Используйте пластины TDT стр. C15 TDIT стр. C16 - C17 - Правосторонняя Обозначение Посадочный размер пластины d L L1 F H Tmax Dmin Винт Ключ Усилие зажима (Н/м) TGIUR/L 20-3 2, 3 20 160 - 12.8 9.5 2.8 38 SH M5X0.8X12 L-W4 5.5 TGIUR/L 25-3 25 200 40 14.8 11.5 2.8 38 SH M5X0.8X16 TGIUR/L 20-4 4 20 160 - 12.9 9.5 2.8 38 SH M5X0.8X16 TGIUR/L 25-4 25 200 40 14.9 11.5 2.8 46 SH M5X0.8X16 TGIUR/L 25-6 5, 6 25 200 - 15.2 11.5 2.8 46 SH M6X1X16 L-W5 8.0 D D L
