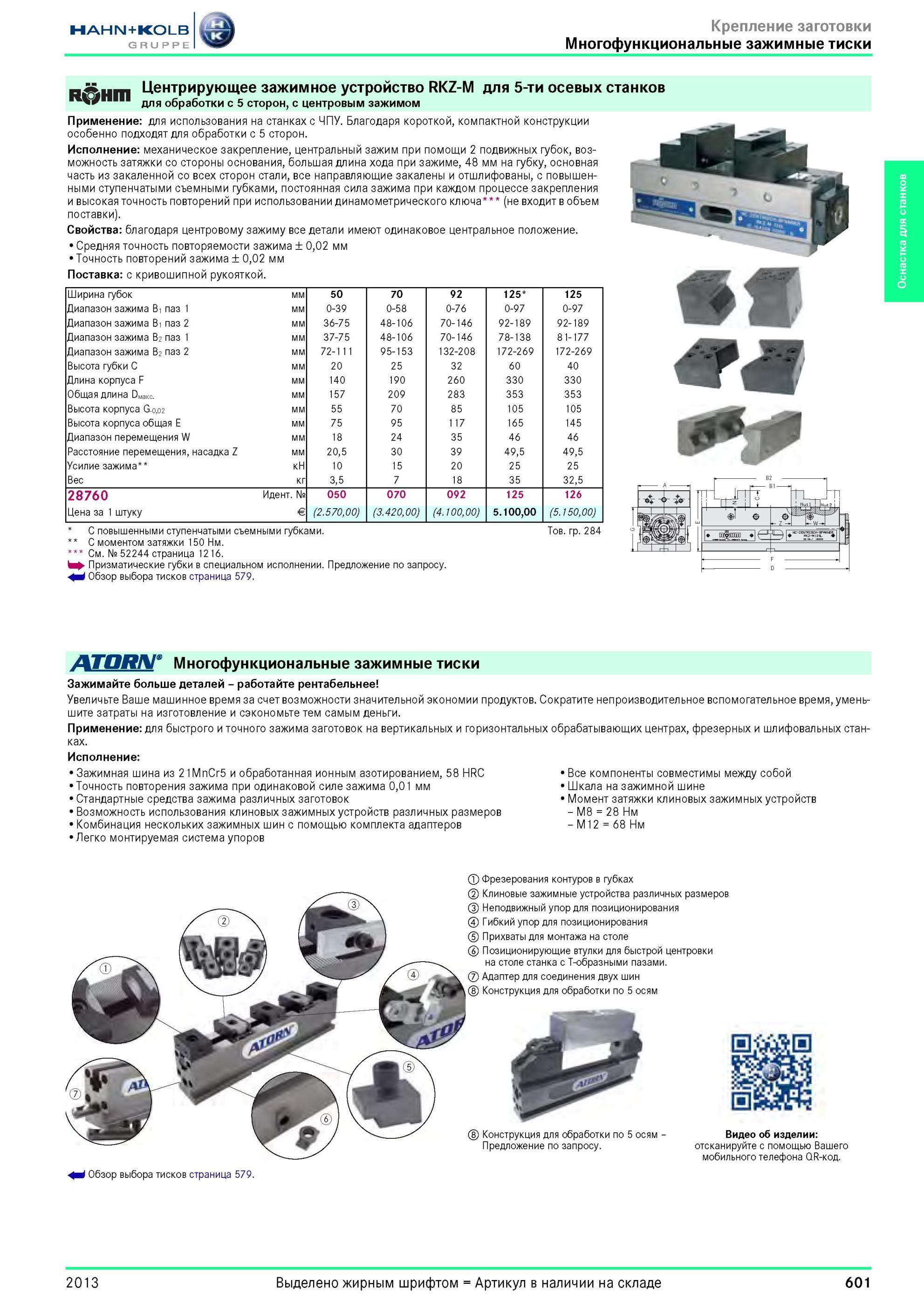

Центрирующее зажимное устройство RKZ-M от Hahn Kolb для 5-ти осевых станков для обработки с 5 сторон, с центровым зажимом Применение для использования

Центрирующее зажимное устройство RKZ-M от Hahn Kolb для 5-ти осевых станков для обработки с 5 сторон, с центровым зажимом Применение для использования на станках с ЧПУ. Благодаря короткой, компактной конструкции особенно подходят для обработки с 5 сторон. Исполнение механическое закрепление, центральный зажим при помощи 2 подвижных губок, возможность затяжки со стороны основания, большая длина хода при зажиме, 48 мм на губку, основная часть из закаленной со всех сторон стали, все направляющие закалены и отшлифованы, с повышенными ступенчатыми съемными губками, постоянная сила зажима при каждом процессе закрепления и высокая точность повторений при использовании динамометрического ключа (не входит в объем поставки). Свойства благодаря центровому зажиму все детали имеют одинаковое центральное положение. Средняя точность повторяемости зажима ± 0,02 мм Точность повторений зажима ± 0,02 мм Поставка с кривошипной рукояткой. Ширина губок мм 50 70 92 125 125 Диапазон зажима B1 паз 1 мм 0-39 0-58 0-76 0-97 0-97 Диапазон зажима B1 паз 2 мм 36-75 48-106 70-146 92-189 92-189 Диапазон зажима B2 паз 1 мм 37-75 48-106 70-146 78-138 81-177 Диапазон зажима B2 паз 2 мм 72-111 95-153 132-208 172-269 172-269 Высота губки C мм 20 25 32 60 40 Длина корпуса F мм 140 190 260 330 330 Общая длина Dмакс. мм 157 209 283 353 353 Высота корпуса G-0,02 мм 55 70 85 105 105 Высота корпуса общая E мм 75 95 117 165 145 Диапазон перемещения W мм 18 24 35 46 46 Расстояние перемещения, насадка Z мм 20,5 30 39 49,5 49,5 Усилие зажима кН 10 15 20 25 25 Вес кг 3,5 7 18 35 32,5 28760 Идентификационный номер № 050 070 092 125 126 Цена за 1 штуку E (2.570,00) (3.420,00) (4.100,00) 5.100,00 (5.150,00) С повышенными ступенчатыми съемными губками. С моментом затяжки 150 Нм. См. № 52244 страница 1216. h Призматические губки в специальном исполнении. Предложение по запросу. i Обзор выбора тисков страница 579. Товарная группа 284 Многофункциональные зажимные тиски Зажимайте больше деталей работайте рентабельнее Увеличьте Ваше машинное время за счет возможности значительной экономии продуктов. Сократите непроизводительное вспомогательное время, уменьшите затраты на изготовление и сэкономьте тем самым деньги. Применение для быстрого и точного зажима заготовок на вертикальных и горизонтальных обрабатывающих центрах, фрезерных и шлифовальных станках. Исполнение Зажимная шина из 21MnCr5 и обработанная ионным азотированием, 58 HRC Точность повторения зажима при одинаковой силе зажима 0,01 мм Стандартные средства зажима различных заготовок Возможность использования клиновых зажимных устройств различных размеров Комбинация нескольких зажимных шин с помощью комплекта адаптеров Легко монтируемая система упоров Все компоненты совместимы между собой Шкала на зажимной шине Момент затяжки клиновых зажимных устройств -M8 28 Нм -M12 68 Нм 1 Фрезерования контуров в губках 2 Клиновые зажимные устройства различных размеров 3 Неподвижный упор для позиционирования Гибкий упор для позиционирования 5 Прихваты для монтажа на столе 6 Позиционирующие втулки для быстрой центровки на столе станка с Т-образными пазами. Адаптер для соединения двух шин (8) Конструкция для обработки по 5 осям Конструкция для обработки по 5 осям -Предложение по запросу. Видео об изделии отсканируйте с помощью Вашего мобильного телефона QR-код. i Обзор выбора тисков страница 579. 2013 601 Оснастка для станков
